Visor LCD 12V 24V Módulo de controle de bateria de lítio de chumbo-ácido Bateria solar Controle de carregamento automático Proteção Dropship

Visor LCD 12V 24V Módulo de controle de bateria de lítio de chumbo-ácido Bateria solar Controle de carregamento automático Proteção Dropship

Preço regular $6.10 USD
Preço regular Preço de venda $6.10 USD
Oferta Vendido
Frete calculado na finalização da compra.
Envio de
Cor

Frete Grátis: 9-15 dias para chegar.

Entrega expressa: 5-8 dias para chegar.

Armazém: China/EUA/Europa, envio em lata para todos os países, com taxas incluídas.

Frete grátis e garantia do usuário

  • Frete grátis:Envio em 3 dias, chega em 9 a 15 dias
  • Expresso pago: Envio em 2 dias, chega em 5 a 8 dias
  • Garantia de devolução do dinheiro: Problemas de qualidade, devolução e troca dentro de 30 dias
  • Garantia de 12 meses, serviço pós-venda de longo prazo
  • Não há necessidade de registrar uma conta, o URL de rastreamento do pedido será enviado para o seu e-mail
  • Mais perguntas frequentes:FAQ

ESPECIFICAÇÕES

é_personalizado: Sim

Tipo: Controle de bateria de lítio chumbo-ácido

Origem: China continental

Número do modelo: Módulo de controle

Corrente máxima: 10/30A

Palavra-chave -1: Controlador solar

Palavra-chave: Controle de bateria

Dropship: Suporte

Condição: Novo

Nome da marca: Aideepen

Aplicação: Carregador Controlador

Display LCD 12V 24V Bateria de lítio chumbo-ácido Módulo de controle Bateria solar Carregamento automático Controle Proteção Dropship


1. Suporte para bateria de chumbo-ácido e bateria de atuação, faixa de tensão: 6V ~ 60V;

2. Pode exibir tensão, porcentagem da bateria, tempo de carregamento ao mesmo tempo através do LCD;

3. A função é muito poderosa, realiza o controle de carga automática,

o tempo de carga de controle, também pode configurar e carregar o parâmetro correspondente através da porta serial;


Descrição da função

1. Função de controle de carga automática:

Ao
definir o volt-HI:'UP' volt-LI:'dn'; carregador começa a carregar a
bateria; quando a tensão da bateria é de até volt-HI:'UP',o relé é
desconectado e a carga automática é completada uma vez;

2. Função de controle do tempo de carga:

   Como ativar a função de controle de tempo?

Após
inserir o conjunto de parâmetros, defina o parâmetro op como diferente de zero e, em seguida, ligue
a função de controle de tempo, o parâmetro padrão op é:--:--h, o padrão não ativa a função de controle de tempo;

Após a abertura da função de controle de tempo (OP é diferente de zero), quando a tensão da bateria é o menor volt-LI'dn', o carregador começou a carregar a bateria, o sistema começou a cronometrar; Durante o tempo, a tensão da bateria ≥ volt-HI'UP', relé desconectado; Se o tempo OP acabou, a tensão da bateria ainda é o volt-LI'dn' mais baixo, o relé mantém a condução, fecha automaticamente a função de controle do tempo de carga e pisca o H:ER para lembrar o usuário, a configuração do parâmetro de tempo é irracional; Pressione qualquer tecla para parar de piscar;

Observação: Formato de hora: 00:59 (00 para horas, 59 para minutos) O tempo máximo é 99:59, ou seja, 100 horas.

3. Carregamento de dados seriais e função de configuração de parâmetros:


O sistema suporta upload de dados UART e configuração de parâmetros

UART:115200,8,1

Cmd

Função

em

Os relés permitem abrir

desligado

Relés desativados para abrir

início

Iniciar upload de dados

pare

Parar upload de dados

ler

Leia a configuração do parâmetro

dw10. 0

Definir volt-LI:'dn'

up20. 0

Definir volt-HI:'UP'

xx:xx

Definir o tempo de carga OP

00:00 parar o tempo de carregamento

Formato da mensagem de upload de dados:

Tensão da bateria + porcentagem da bateria + tempo de carga + status da carga 12. 0V,020%,00:10,OP


Configuração de Parâmetros

a) Pressione e segure a tecla SET para entrar na interface de configuração;

b) Alterne os parâmetros que deseja definir pressionando rapidamente SET;

c) Após a seleção dos parâmetros, pode ser definido pela tecla UP/DOWN para suportar o toque curto, toque longo (aumento ou diminuição rápida); Para definir outros parâmetros, repita as etapas b, c);

d) Após todos os parâmetros serem definidos, pressione e segure a tecla set para sair e salvar;

A descrição da função principal:

Na interface Executar (interface principal):

Pressione rapidamente o botão SET para exibir o conjunto atual de parâmetros; Pressione rapidamente o botão PARA CIMA , alterne a exibição da porcentagem de carga e do tempo de carga;

Pressione rapidamente o botão PARA BAIXO , selecione Ativar/desativar a ativação do relé, se o relé puder ser fechado, mostrará 'desligado' como um lembrete;

Pressione e segure o botão UP, alterne para o estado de baixo consumo de energia

on:Sem operação em 10 minutos desliga a luz de fundo

OFF: a luz de fundo é sempre brilhante

Pressione e segure o botão SET , insira as configurações do parâmetro.


Cálculo da porcentagem de tensão:

porcentagem de tensão = tensão da bateria/(volt-HI – volt-LI)

Recursos adicionais

a) Função de registro de tempo de carregamento
: não abra o controle de tempo de carregamento, o produto
gravará um tempo completo, quando a interface de exibição do tempo de entrada, piscando
exibirá o tempo de carregamento e, em seguida, interface de exibição de tempo de saída ou próxima
carga para abrir (condução de relé) quando vazio;

b) Detecção automática de parâmetros: Quando os parâmetros são definidos, saia, se volt-LI dn≥ volt-HI UP, o sistema piscará exibindo "ERR" como um lembrete;

c) Bateria
Detecção de acesso: Este produto conectado à bateria, se não
conectado à bateria, o sistema será mostrado no downlink "NbE" como um lembrete

Análise de falhas comuns

P: Quanto é adequado para uso no nível V? Qual é a voltagem v deste módulo?

A:
Esta seção é adequada para o mínimo de 6V, a mais alta tensão de 60V
faixa, o nível máximo de gasto de 48V, porque a bateria de 48V está cheia de
eletricidade em 60V e, em seguida, uma febre alta, se sua bateria for superior a
48V, selecione outra seção.


P: A energia dos aparelhos elétricos subseqüentes quebrou! LED piscando?

A:
Isso ocorre porque sua corrente de carga é muito grande ou a bateria
capacidade é muito pequena para fazer com que uma energia atinja imediatamente o limite de tensão
, desconexão do relé, desconexão, o tensão e rapidamente até a
tensão mais baixa, e começou a recarregar, ciclo, neste momento você deseja
reduzir a linha de corrente de carga apenas, geralmente a corrente de carga é
a capacidade da bateria do próprio 1 para 1. 5, como a corrente de carregamento da bateria 20AH
geralmente em torno de 2-3a! Observe que uma grande carga de corrente
causará febre da bateria, envelhecimento acelerado, kits de bateria e até
explosões!


P: Qual modo de controle? Posso alternar a carga automaticamente? Posso usar a carga lateral? Posso limitar o fluxo?

A:
Este é o controle de tensão, por exemplo, defina o limite de tensão de 12. 0V,
tensão até 14. 5V, carga de tensão para 14. 5V este valor no poder
off, tensão até o 12. Relé 0V fechado e começa a carregar, pode ser
preenchido com lado, modo de controle de tensão apenas para desligar e abrir, pode
não limitar o fluxo, a corrente de carga depende completamente do seu carregador!


P: A entrada de 12V pode ou não carregar a bateria de 24V, ou inserir 48V pode fornecer carga de bateria de 12V?

A:Este
é um controlador de tensão simples, apenas desempenha o papel de interruptor, não pode
balançar para a carga da bateria, então você quer dar a carga da bateria para
estar pronto que tipo de carregador! É preciso!

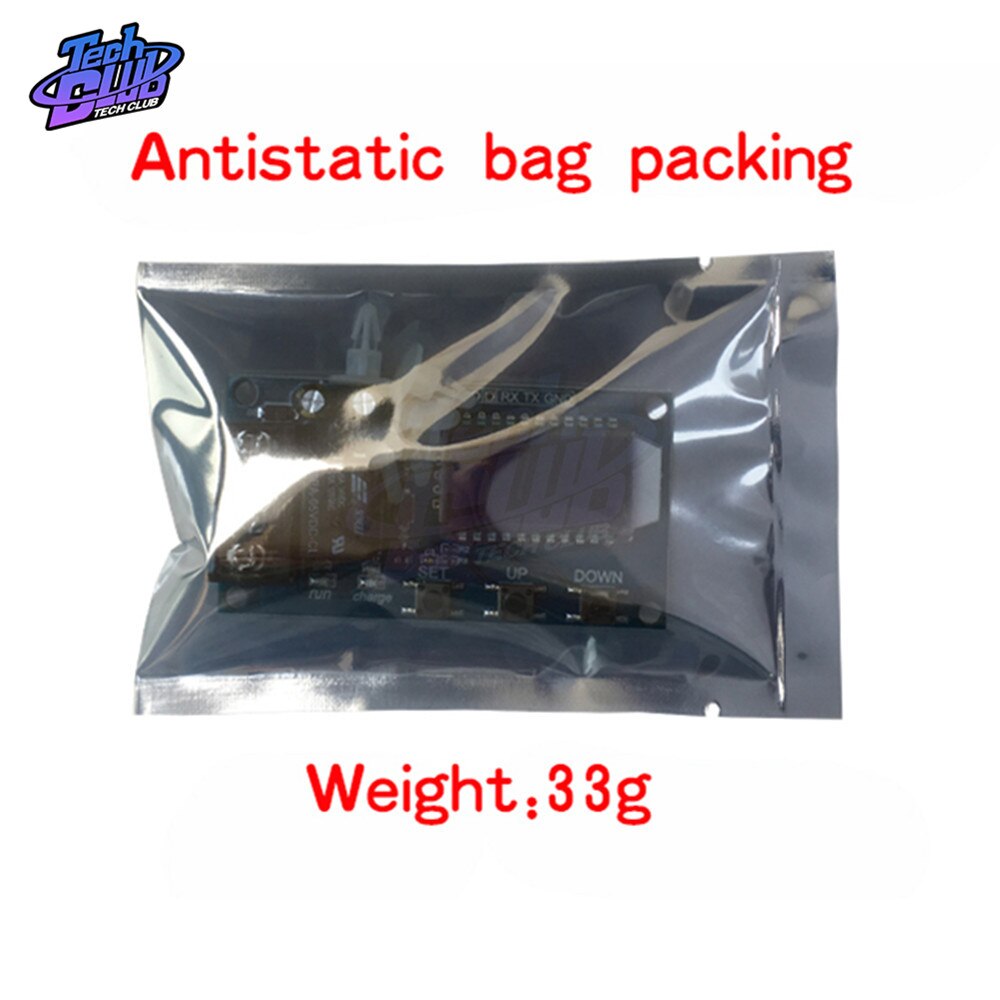

O pacote inclui:
1PC x  Placa de proteção de controlador de carga de bateria solar de chumbo-ácido 6-60v
