ESPECIFICAÇÕES

é_personalizado: Sim

Tensão do sistema: 12V/24V Auto.

Origem: China continental

Número do modelo: MPPT120D

Corrente máxima: 20A

Máx. Potência de entrada do painel solar: 240W/480W

Máx. Tensão fotovoltaica: 100V

É um dispositivo inteligente: SIM

Certificação: CE,RoHS

Tipo de bateria: Inundada,AGM,GEL,LifePO4,Lithium

Aplicação: Controlador de Carregador, Controlador de Tensão, Controlador de Sistema Solar, Estação de Trabalho Solar

Aplicação: Controlador de Carregador, Controlador de Tensão, Controlador de Sistema Solar, Solar Estação de Trabalho

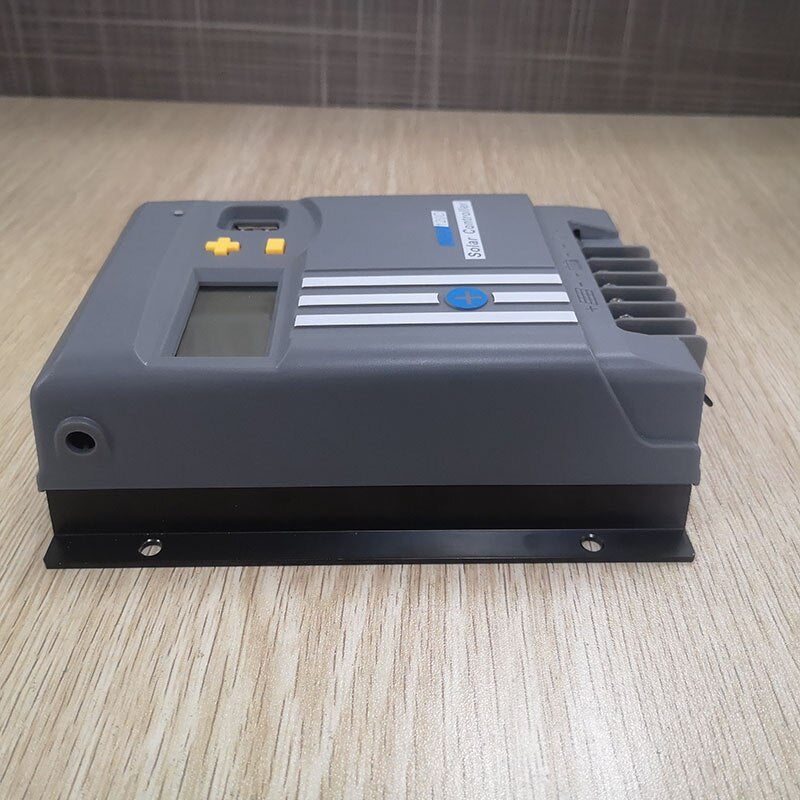

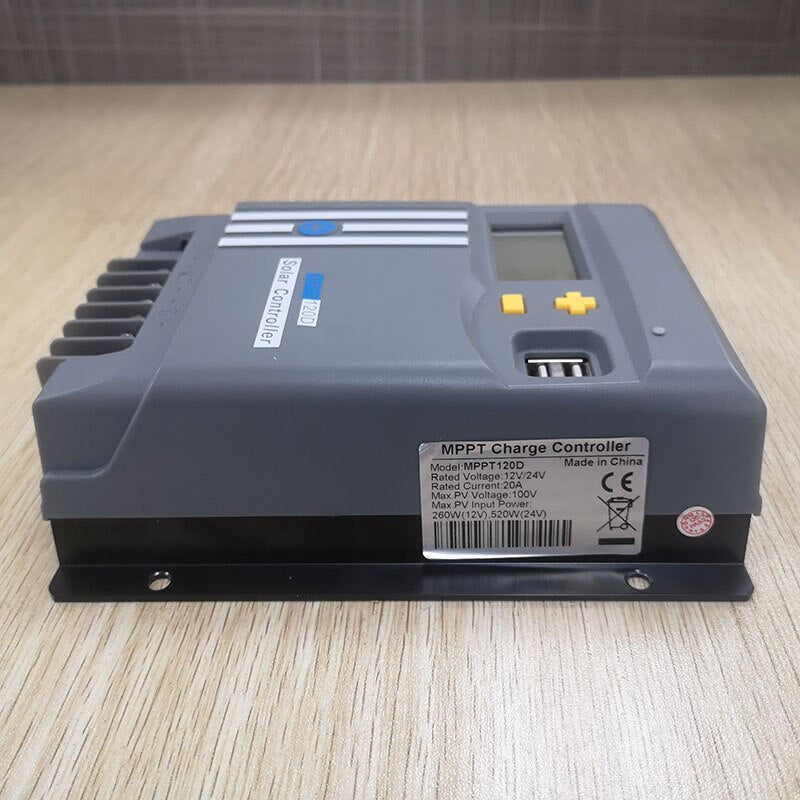

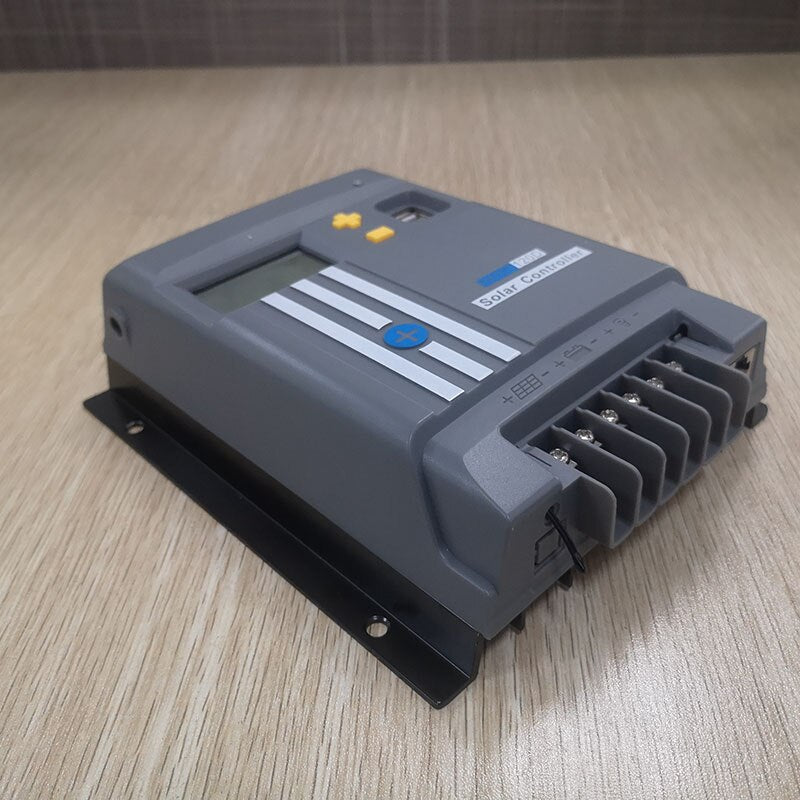

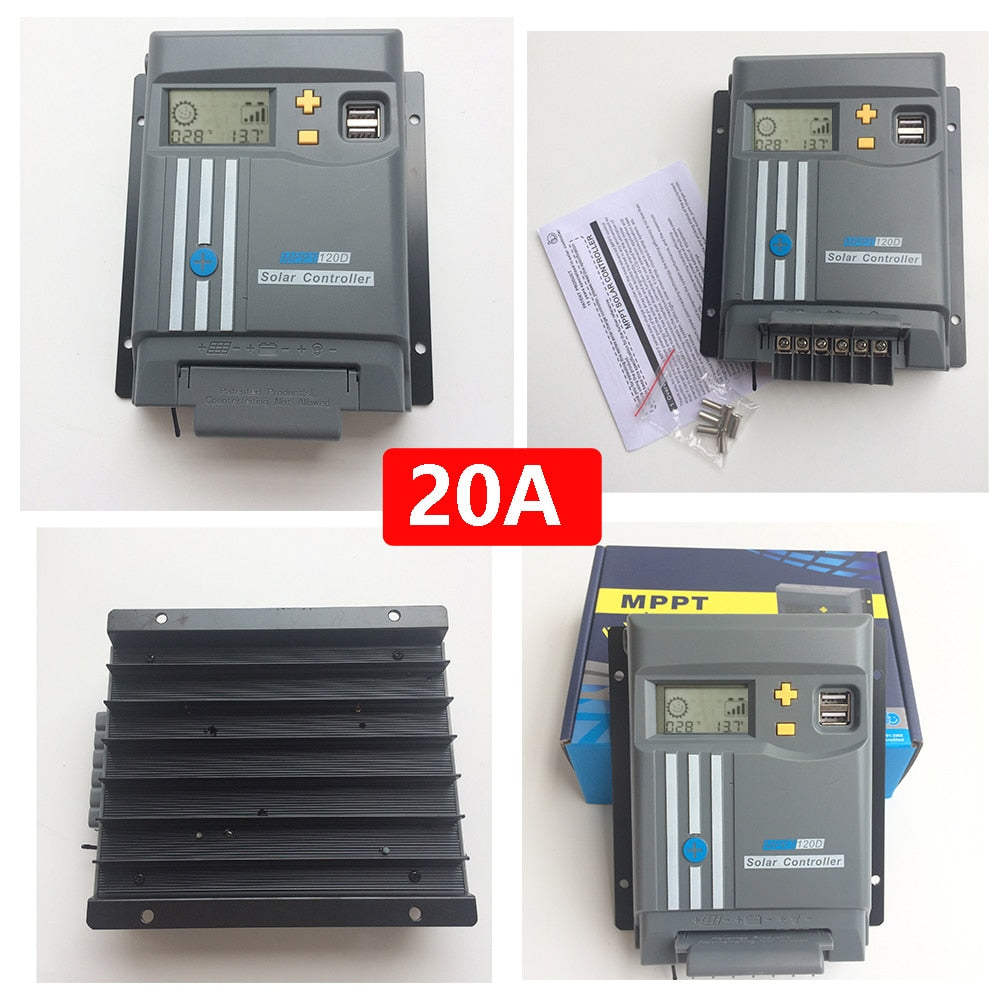

20A MPPT Controlador de Carga Solar com WiFi Dispositivo Bluetooth Display LCD 12V/24V Regulador de Bateria Dual USB LifePo4

Produtos da série MPPT1 adota DC Tecnologia de conversão /DC e tecnologia MCU. Ele pode ajustar o ponto de trabalho do painel solar de forma inteligente para fazer com que o painel solar obtenha a potência máxima de saída. Quando a condição externa muda, o controlador MPPT baseia-se na teoria MCU para rastrear o ponto máximo de trabalho dos painéis solares, isso pode melhorar a eficiência de uso dos painéis solares e diminuir os custos de geração solar. Comparado com os controladores de carga solar PWM, o MPPT melhora a eficiência de saída do painel solar em 5% a 30% (a proporção crescente de saída afetada por fatores como o atributo de painéis solares, temperatura ambiente e condições de iluminação).

Modelo

Tensão da bateria

Entrada máxima do painel solar

10A

12V

100V  120W

24V

100V 240W

20A

12V

100V  240W

24V

100V  480W

30A

12V

100V  360W

24V

100V  720W

40A

12V

100V  500W

24V

  100V  1000W

Características:

1. Algoritmo feito por si mesmo, ponto MPPT de bloqueio rápido e preciso, em 10 segundos, precisão superior a 99%, eficiência de conversão MPPT peck 98%.

2. Carregamento em quatro estágios: carregamento de alta corrente em pontos MPPT, carregamento flutuante, carregamento por absorção, carregamento equalizado.

3. Usado para baterias de chumbo-ácido/baterias de gel. Pode ser usado para bateria de lítio (bateria LiFePO4, bateria de lítio ternária), quando a bateria de lítio é protegida contra baixa tensão, a bateria pode ser ativada.

4. Sensor de temperatura externo, compensação de temperatura precisa.

5. Tensão máxima de entrada fotovoltaica: 100V.

6. A tensão do sistema é 12V/24V de identificação automática.

7. Função de comunicação (com WIFI embutido ou externo, Bluetooth, módulo GPRS), fornecendo protocolo de comunicação MODBUS padrão.

Parâmetros técnicos:

Modelo

MPPT110D

MPPT120D

MPPT130D

MPPT140D

Corrente de carga nominal

10A

20A

30A

40A

Tensão nominal do sistema

12/24V Reconhecimento automático

Faixa de tensão da bateria

9V-32V

Tensão máxima de abertura do painel solar

100V

Tipo de bateria

Padrão do usuário, selado, inundado, GEL, LiFePO4, lítio.

Tensão de carga equalizada

Bateria de chumbo-ácido sem manutenção:14. 6V,GEL:Não;Bateria inundada de chumbo-ácido: 14. 8V

Tensão de carga de absorção

Bateria de chumbo-ácido sem manutenção:14. 4V,GEL:14. 2V ;Bateria inundada de chumbo-ácido: 14. 6V

Tensão de carga flutuante

Bateria de chumbo-ácido livre de manutenção, GEL, bateria de chumbo-ácido inundada:13. 8V

Reconexão de baixa tensão (LVR)

Bateria de chumbo-ácido livre de manutenção, GEL, chumbo-ácido Bateria inundada:12. 6V

Desconexão de baixa tensão (LVD)

Bateria de chumbo-ácido livre de manutenção, GEL, chumbo-ácido Bateria inundada:10. 8V

Perda estática

≤45mA/12V, ≤37mA/24V

Desconexão de alta tensão (HVD)

16V

Duração do carregamento de absorção

2hs

Duração do carregamento equalizado

2hs

Tensão de controle de luz

5V

Coeficiente de compensação de temperatura

-4mV/°C/2V(25°C)

Queda de tensão do circuito de descarga

≤0. 16V

Temperatura do LCD

-20°C ~ +70°C

Temperatura de operação

-20°C ~ +55°C

Temperatura de armazenamento

-30 ~ +80 °C

Umidade de trabalho

≤90%, sem condensação

Classe de proteção

IP30

Tipo aterrado

Fundamento positivo

Dimensão

155. 5*127*42. 5mm

174. 5*145*50mm

195* 160* 60mm

215. 5*174*65mm

Tamanho do furo para instalação

117*100mm

135* 110mm

150*120mm

164*160mm

Abertura para instalação

Φ5mm

Fiação do terminal

10mm2 /7AWG

16mm2 /5AWG

Peso líquido

0. 360kg

0. 525kg

0. 835kg

1. 125kg

Função opcional

RS485,RS232,BT,wi-fi

Acima dos Parâmetros estão no sistema de 12V a 25℃, duas vezes no sistema de 24V.
