- Unidade de controlador solar 12 V Painel solar com bateria Fotovoltaica Controlador de carga completo 4 estágios PWM 12 V/24 V Auto Adapt Blue
BestSolarPanel
Unidade de controlador solar 12 V Painel solar com bateria Fotovoltaica Controlador de carga completo 4 estágios PWM 12 V/24 V Auto Adapt Blue
Unidade de controlador solar 12 V Painel solar com bateria Fotovoltaica Controlador de carga completo 4 estágios PWM 12 V/24 V Auto Adapt Blue
193 orders in last 30 days
Não foi possível carregar a disponibilidade de retirada
Frete Grátis: 9-15 dias para chegar.
Entrega expressa: 5-8 dias para chegar.
Armazém: China/EUA/Europa, envio em lata para todos os países, com taxas incluídas.
Frete grátis e garantia do usuário
Frete grátis e garantia do usuário
- Frete grátis:Envio em 3 dias, chega em 9 a 15 dias
- Expresso pago: Envio em 2 dias, chega em 5 a 8 dias
- Garantia de devolução do dinheiro: Problemas de qualidade, devolução e troca dentro de 30 dias
- Garantia de 12 meses, serviço pós-venda de longo prazo
- Não há necessidade de registrar uma conta, o URL de rastreamento do pedido será enviado para o seu e-mail
- Mais perguntas frequentes:FAQ
ESPECIFICAÇÕES
Origem: China Continental
Corrente Máxima: 50A
Descrição:
Este produto é um controlador fotovoltaico que pode armazenar rapidamente a energia gerada pelo painel solar na bateria e fornecer uma fonte de alimentação razoável ao dispositivo. Amplamente utilizado em vários pequenos sistemas de geração de energia solar, como paisagismo e iluminação.
Características:
1.Microcontrolador industrial integrado.
2.Display LED, mostrando o status de trabalho.
3.Gerenciamento completo de carga PWM de 4 estágios.
4.Buil-in proteção contra curto-circuito, proteção de circuito aberto, reverso, proteção contra sobrecarga.
5. Dual mosfet Proteção contra corrente reversa, baixa produção de calor.
Especificações:
Tensão do bastão: 12v/24V adaptação automática

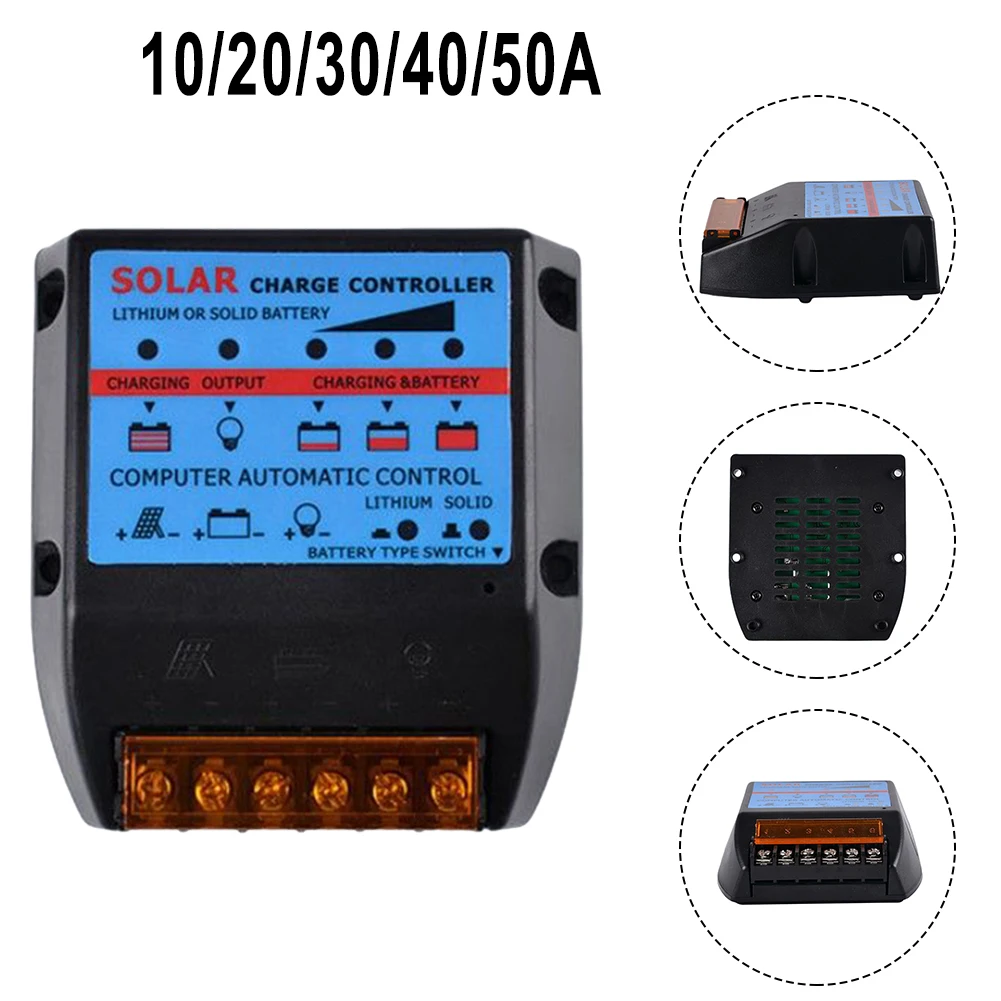

Corrente de carga: 10A/ 20A/ 30A /40A /50A
Corrente de descarga: 10A /10A /10A /10A /15A
Entrada solar máxima: bateria de 12 V com 18 V, bateria de 24 V com 36 V.
Autoconsumo: <10mA
Temperatura de operação: -35-+85℃
Cor: Azul
Instruções:
Abra a tampa superior do controlador solar, conectando de acordo com o gráfico na tampa.
1. Conecte o “+” e “-” da bateria corretamente aos terminais correspondentes do controlador (3º e 4º terminais a partir da esquerda).
O indicador de carga (flash) pisca e acende após 15-30 segundos, indicando que a conexão está correta e as seguintes conexões podem continuar. Caso contrário, pode danificar o controlador.
2. Conecte o “+” e “-” do painel solar aos terminais correspondentes do controlador (1º e 2º terminais a partir da esquerda).
3. Conecte o “+” e “-” da carga aos terminais correspondentes do controlador (5º e 6º terminais a partir da esquerda).
4. O indicador de carregamento fica brilhante o tempo todo, indicando que está carregando fortemente; piscar indica que está em carregamento flutuante; quando está desligado, o carregamento é interrompido.
5. Quando o indicador de carga é brilhante o tempo todo, indica que há saída, a carga pode funcionar; se estiver desligado, não há saída e a carga não pode funcionar.
Aviso:
1. Este controlador é 12V/24V (selecione 18V/36V). Ao instalar este dispositivo pela primeira vez, certifique-se de que a bateria tenha tensão suficiente para que o controlador possa reconhecer o tipo correto de bateria.
2.O cabo da bateria deve ser o mais curto possível para minimizar a perda.
3. Este controlador é adequado apenas para todos os tipos de baterias de chumbo-ácido (incluindo aberturas, vedações, colóides, etc.) e baterias de lítio.
4. A bateria de chumbo-ácido ou bateria de lítio deve ser configurada antes da troca de hardware.
5. O regulador de carga é adequado apenas para regular módulos solares. Nunca conecte outra fonte de carga ao regulador de carga.
Pacote Incluído:
1 * Unidade controladora solar
1 * Manual do usuário
