BestSolarPanel

WiFi Deye 2000W INMETRO VDE IEC Micro inversor solar com limitador 20-60V DC para 184-265VAC MPPT IP67, navio da UE Brasil EUA RU

WiFi Deye 2000W INMETRO VDE IEC Micro inversor solar com limitador 20-60V DC para 184-265VAC MPPT IP67, navio da UE Brasil EUA RU

Preço regular $381.49 USD
Preço regular Preço de venda $381.49 USD
Oferta Vendido
Frete calculado na finalização da compra.

30 orders in last 30 days

Cor
Tensão de entrada
Tensão de saída | Enviado de

Frete Grátis: 9-15 dias para chegar.

Entrega expressa: 5-8 dias para chegar.

Armazém: China/EUA/Europa, envio em lata para todos os países, com taxas incluídas.

Frete grátis e garantia do usuário

  • Frete grátis:Envio em 3 dias, chega em 9 a 15 dias
  • Expresso pago: Envio em 2 dias, chega em 5 a 8 dias
  • Garantia de devolução do dinheiro: Problemas de qualidade, devolução e troca dentro de 30 dias
  • Garantia de 12 meses, serviço pós-venda de longo prazo
  • Não há necessidade de registrar uma conta, o URL de rastreamento do pedido será enviado para o seu e-mail
  • Mais perguntas frequentes:FAQ

ESPECIFICAÇÕES

é_personalizado: Sim

Peso: 5. 3kg

MPPT estático: 99%

Tensão de partida-parada: 20-60V

Tamanho: 40 * 44 * 12CM

Rrequência: 50/60Hz(45 ~65Hz)

Recomende PV Voc: 33-60V

Tensão nominal: @ 230V(184-265VAC)

Corrente de saída nominal: @230VAC 9. 2A

Potência nominal de saída: 2000W

Tipo de saída: 230V / 184-265

Potência de Saída: 2112W(Máximo)

Frequência de Saída: 50/60Hz

Corrente de saída: 9. 2A(Máximo)

Origem: China Continental

Temperatura de operação: - 40℃ para +65℃

Número do modelo: SUN2000G3-EU-230

Máximo de unidades por ramificação: @230V:4PCS

Painel solar máximo: 4*600W (máximo)

Potência máxima de saída : 2112W

Saída máxima: 96. 5%

Corrente máxima de entrada: 12. 5A*4

MPPT: 25-55V

É um dispositivo inteligente: SIM

Corrente curta CC: 16A*4

Certificação: CE,FCC,RoHS




Produtos Relacionados:


Vídeo do produto:













Descrição do produto

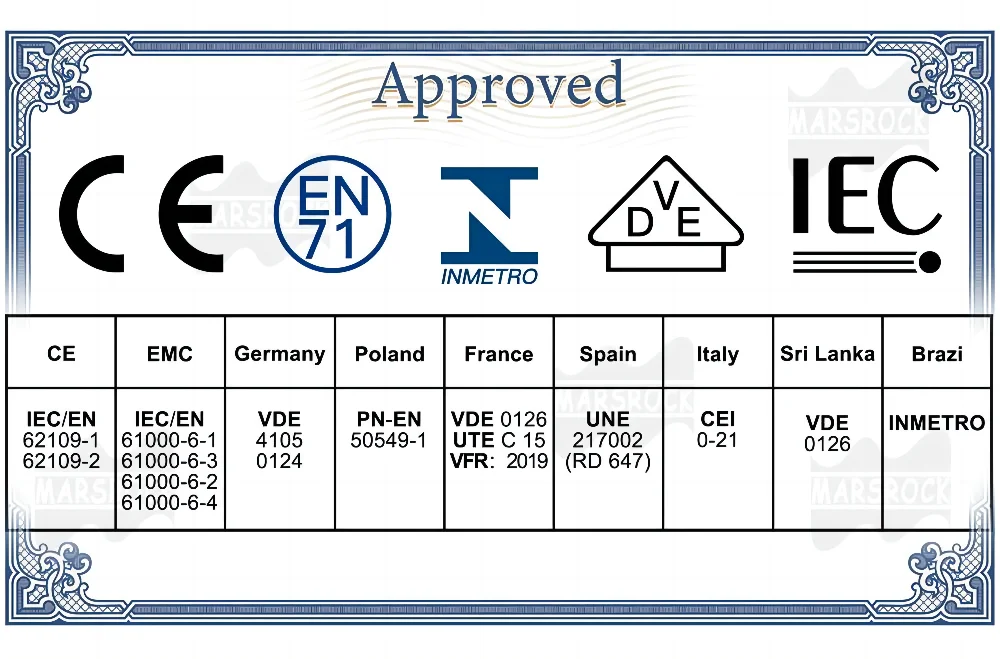

Nosso micro inversor embutido de 2000W possui vários certificados, como INMETRO VDE IEC. Se precisar, entre em contato conosco por mensagem de pedido



*Atenção!! Você pode clicar na imagem abaixo do cabo para comprar esta extensão de alimentação CA de alta qualidade



Introdução do produto.

* Função de desligamento rápido
* Grau de proteção IP67, 10 anos de garantia
* Comunicação PLC, Zigbee ou WIFI
* 4 rastreadores MPP, nível de módulo monitoramento
* Máx. Corrente de entrada CC de 12. 5A, adapta-se ao módulo fotovoltaico de 600 W

Introdução ao sistema de microinversores


O Microinversor é usado em aplicações interativas de rede, compostas por dois elementos principais:
* Microinversor
* Roteador

Nota:Se o sinal wireless na área onde o microinversor for fraco, é necessário adicionar um amplificador de sinal wi-fi em um local adequado entre o roteador e o microinversor.

Este sistema integrado melhora a segurança; maximiza a colheita de energia solar; aumenta a confiabilidade do sistema e simplifica o projeto, instalação, manutenção e gerenciamento do sistema solar.

Microinversores maximizam a produção de energia fotovoltaica:
Cada módulo fotovoltaico possui controles individuais de rastreamento de potência de pico máximo (MPPT), o que garante que a potência máxima é exportada para a rede elétrica independentemente do desempenho dos outros módulos fotovoltaicos no array. Quando os módulos fotovoltaicos na matriz são afetados por sombra, poeira, orientação ou qualquer situação em que um módulo tenha desempenho inferior em comparação com as outras unidades, o microinversor garante o melhor desempenho da matriz maximizando o desempenho de cada módulo dentro da matriz.

Mais confiável do que os inversores centralizados ou de string:
O sistema Microinversor distribuído garante que nenhum ponto único de falha do sistema exista em todo o Sistema fotovoltaico. Os microinversores são projetados para operar com potência total em temperaturas externas de até 149 ℉ (65 ℃). O invólucro do inversor foi projetado para instalação externa e está em conformidade com a classificação de proteção ambiental IP65.

Simples de instalar:
Você pode instalar módulos fotovoltaicos individuais em qualquer combinação de quantidade, orientação, tipo e potência diferentes do módulo rate O fio Terra (PE) do cabo AC é conectado ao chassi dentro do Microinversor, eliminando potencialmente a instalação de fio terra (verificar regulamentação local). A coleta de dados adota wi-fi interno, roteador sem fio é necessário perto do microinversor. Ao concluir a instalação do microinversor, configure o roteador wireless com wi-fi interno (consulte o manual do usuário wi-fi). Os dados serão carregados automaticamente. Os usuários podem monitorar e gerenciar o microinversor através do site ou APP correspondente.

Introdução do microinversor:
Os microinversores se conectam à rede monofásica e também podem usar vários microinversores na forma da grade monofásica para alcançar a grade trifásica.


Parâmetros do produto

Modelo

2000W

Dados de entrada

Painel solar máximo

4*600W (max)

Tensão Start-Stop

20-60V

Recomendo PV Voc

33-60V

MPPT

25-55V

Corrente máxima de entrada

12. 5A*4

Corrente curta CC

16A*4

Dados de Saída

Potência nominal de saída

2000W

Potência máxima de saída

2112W

Corrente nominal de saída

@230VAC 9. 2A

Tensão nominal

@230V(184-265VAC)

Máximo de unidades por filial

@230V:4PCS

Rrequência

50/60Hz(45~65Hz)

Eficiência de saída

MPPT estático

99. 00%

Eficiência ponderada CEC

95%

Saída máxima

96. 5%

Autoconsumo

50mW

THD

<3%

Exterior

Temperatura ambiente

- 40℃ a +80℃

Temperatura de operação

- 40℃ a +65℃

Dimensões (C×L×A)

267×300×42. 5 mm (Sem suporte de montagem e cabo)

Peso Líquido(KGS)

5. 3

Classificação à prova d'água

IP67

Resfriamento

Auto-resfriamento

Recurso


Compatibilidade

Compatível com módulos fotovoltaicos de 60~72 células

Comunicação

Linha de energia / WIFI/Zigbee

Sistema de monitoramento

Grátis vitalício

Compatibilidade eletromagnética

EN50081. part1EN50082. parte1

Distúrbio na rede

EN61000-3-2 Segurança EN62109

Detecção de grade

DIN VDE 1026 UL1741

Certificado

UL1741、VDE0126、VDE4105、IEC62109、CE、INMETRO


Imagens de detalhes



Instruções de instalação


Procedimentos de instalação
Instalação do sistema microinversor:

Um sistema fotovoltaico usando microinversores é simples de instalar. Cada microinversor é montado facilmente no rack fotovoltaico, diretamente abaixo do(s) módulo(s) fotovoltaico(s). Os fios CC de baixa tensão conectam-se do módulo fotovoltaico diretamente ao Microinversor, eliminando o risco de alta tensão CC. A instalação DEVE estar em conformidade com os regulamentos locais e normas técnicas. Declaração especial! Um dispositivo AC GFCI não deve ser usado para proteger o circuito dedicado
para o microinversor, mesmo que seja um circuito externo. Nenhum dos pequenos dispositivos GFCI (5~30mA) foi projetado para retroalimentação e será danificado se for retroalimentado. De maneira semelhante, AC AFCIs não foram avaliados para retroalimentação e podem ser danificados se retroalimentados com a saída de um inversor fotovoltaico.

AVISO:Execute todas as instalações elétricas de acordo com os códigos elétricos locais.
AVISO:Esteja ciente de que somente profissionais qualificados devem instalar e/ou substituir Microinversores.
AVISO:Antes de instalar ou usar um Microinversor, leia todas as instruções e advertências nos documentos técnicos e no próprio sistema do Microinversor, bem como no o painel fotovoltaico.
AVISO:Esteja ciente de que a instalação deste equipamento inclui o risco de choque elétrico.
AVISO:Não toque em nenhuma parte energizada do sistema, incluindo o painel fotovoltaico, quando o sistema estiver conectado à rede elétrica.
NOTA:Recomendamos vivamente a instalação de dispositivos de proteção contra surtos na caixa do medidor dedicada.

Etapa 1- Instale a caixa de junção do circuito de derivação CA

a. Instale uma caixa de junção apropriada em um local adequado no sistema de rack fotovoltaico
(normalmente no final de uma ramificação de módulos).
b. Conecte a extremidade do fio aberto do cabo CA na caixa de junção usando um bucim apropriado ou encaixe de alívio de tensão.
c. Conecte os condutores do AC(230/400Vac): L - vermelho; N - preto ;PE - amarelo verde.
d. Conecte a caixa de junção do circuito de ramificação CA ao ponto de interconexão da rede elétrica.

AVISO: O código de cor da fiação pode ser diferente de acordo com a regulamentação local, verifique todos os fios da instalação antes de conectar ao cabo CA para ter certeza de que correspondem. Cabeamento errado pode danificar irreparavelmente o mroinertersush um problema não é coberto pela garantia.

Etapa 2- Conecte os microinversores ao rack ou à estrutura do módulo fotovoltaico
a. Marque a localização do Microinversor no rack, em relação à caixa de junção do módulo FV ou quaisquer outras obstruções.
b. Monte um Microinversor em cada um desses locais usando o hardware recomendado pelo seu fornecedor de racks de módulos.

AVISO: Antes de instalar qualquer um dos microinversores, verifique se a tensão da rede elétrica no ponto de conexão comum corresponde à classificação de tensão na etiqueta do microinversor.
ADVERTÊNCIA: Não coloque os inversores (incluindo conectores CC e CA) expostos ao sol, chuva ou neve, nem mesmo entre os módulos. Deixe um mínimo de 3/4 (1. 5 cm. ) entre o teto e a parte inferior do microinversor para permitir o fluxo de ar adequado.

Passo 3 - Conecte os microinversores em paralelo
a. Verifique a página de dados técnicos do microinversor 5 para obter o número máximo permitido de microinversores em cada circuito de ramificação CA.
b. Conecte o conector CA macho do Microinversor no conector fêmea para conectá-lo. Interface do conector AC da seguinte forma.
AVISO: NÃO exceda o número máximo de Microinversores em um circuito derivado CA, conforme exibido na página 5 deste manual.


Etapa 4- Instale uma tampa de proteção do cabo AC na extremidade do cabo AC


Etapa 5 - Conecte o microinversor aos módulos fotovoltaicos


Observação:Ao conectar os cabos DC, se AC já estiver disponível, o Microinversor deve piscar imediatamente a luz vermelha e começará a funcionar dentro do tempo definido (padrão 60 segundos). Se AC não estiver disponível, a luz vermelha piscará 3 vezes rapidamente e repetirá após um segundo até que AC esteja conectado.

Instruções de operação do sistema microinversor
Para operar o sistema fotovoltaico microinversor:
1. Ligue o disjuntor CA em cada circuito de ramificação CA do microinversor.
2. Ligue o disjuntor CA da rede elétrica principal. Seu sistema começará a produzir energia após um minuto de espera.
3. As unidades devem começar a piscar em vermelho um minuto depois de ligar o disjuntor CA. Em seguida, led azul piscando. Isso significa que estão produzindo energia normalmente, o piscar mais rápido do led azul significa mais energia gerada.
4. Configure o módulo wi-fi interno de acordo com o manual do usuário.
5. Os microinversores começarão a enviar dados de desempenho pelo módulo wi-fi para a rede a cada 5 minutos. Ele permite que os clientes monitorem os dados de desempenho de cada microinversor por meio do site e do APP.
NOTA: Quando a alimentação CA é aplicada, mas o microinversor não inicializa, cerca de 0. A corrente de 1A e a potência de 25VA(W) para cada microinversor podem ser medidas por um medidor de potência. Esta energia é energia reativa, não consumida da rede elétrica.

Amostra de diagrama elétrico monofásico; MAX 22000G3 por Filial.
Amostra de Diapram de Fiação Trifásica; MAX 22000G3 por Filial.
