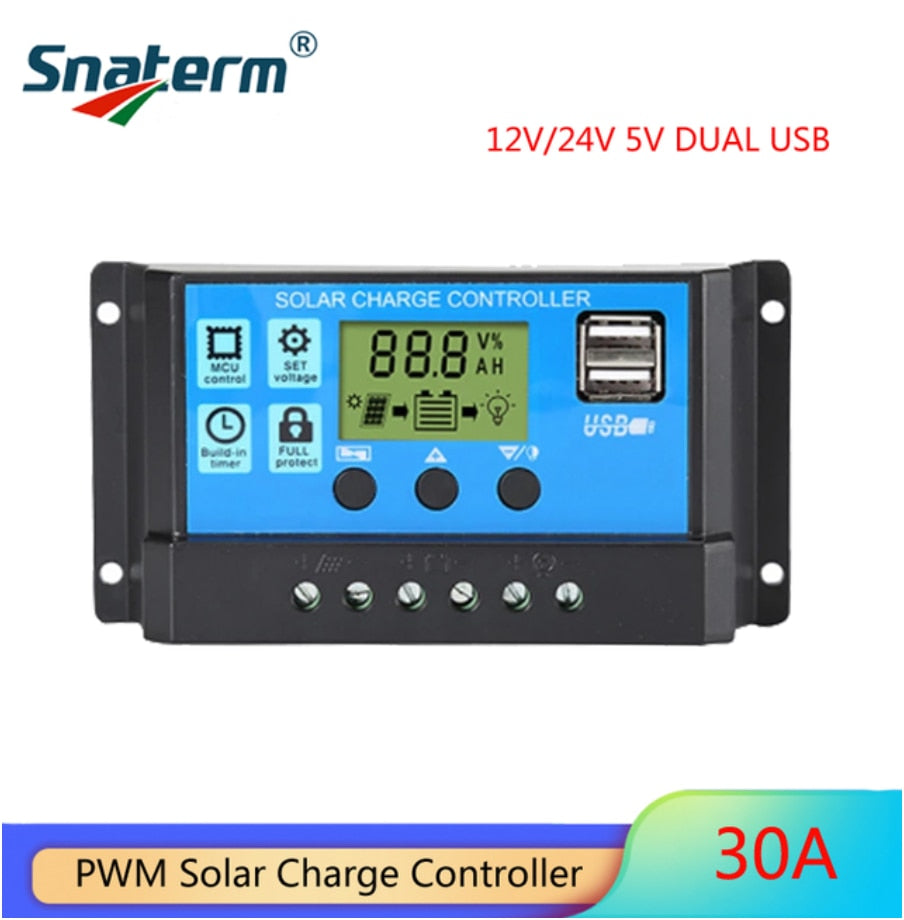

SPECIFICHE

è_personalizzato: Sì

Uscita USB: 5V/3A

Tensione nominale: Interruttore automatico 12V/24V

Origine: Cina continentale

Numero modello: 12/24V 10A/20A/30A

Corrente massima: 10A/20A/30A Opzionale

Certificazione: CE

Marchio: Snaterm

Applicazione: Regolatore di carica, regolatore di sistema solare, regolatore di tensione, stazione di lavoro solare

Questo regolatore è un regolatore di carica e scarica solare intelligente e multiuso. In questo prodotto viene utilizzato un display LCD fisso con un'interfaccia molto amichevole; vari parametri di controllo possono essere impostati in modo flessibile, soddisfano pienamente le diverse esigenze applicative.

Questo è il NUOVO regolatore solare, può soddisfare pienamente i requisiti del tuo sistema fotovoltaico domestico (incluso il sistema di illuminazione domestica). Può riconoscere automaticamente la batteria al piombo acido da 12 V e 24 V

Ci sono opzionale 10A 20A 30A 40A 50A 60A modello:

10A:

se la batteria è 12V, l'ingresso massimo del pannello solare è 25V  120W

se la batteria è da 24 V, l'ingresso massimo del pannello solare è 50 V  240W

20A:

Se la batteria è da 12 V, l'ingresso massimo del pannello solare è 25 V   240 W

se la batteria è da 24 V, l'ingresso massimo del pannello solare è 50 V   480W

30A

se la batteria è 12V, l'ingresso massimo del pannello solare è 25V   360W

se la batteria è da 24 V, l'ingresso massimo del pannello solare è 50 V   720W

40A:

se la batteria è 12V, l'ingresso massimo del pannello solare è 25V  520W

se la batteria è 24V, l'ingresso massimo del pannello solare è 50V  1040W

50A:

Se la batteria è da 12 V, l'ingresso massimo del pannello solare è 25 V   650 W

se la batteria è da 24 V, l'ingresso massimo del pannello solare è 50 V   1300W

60A

se la batteria è 12V, l'ingresso massimo del pannello solare è 25V   780W

se la batteria è da 24 V, l'ingresso massimo del pannello solare è 50 V    1560W

CARATTERISTICHE DEL PRODOTTO

1. Microcontrollore industriale integrato.

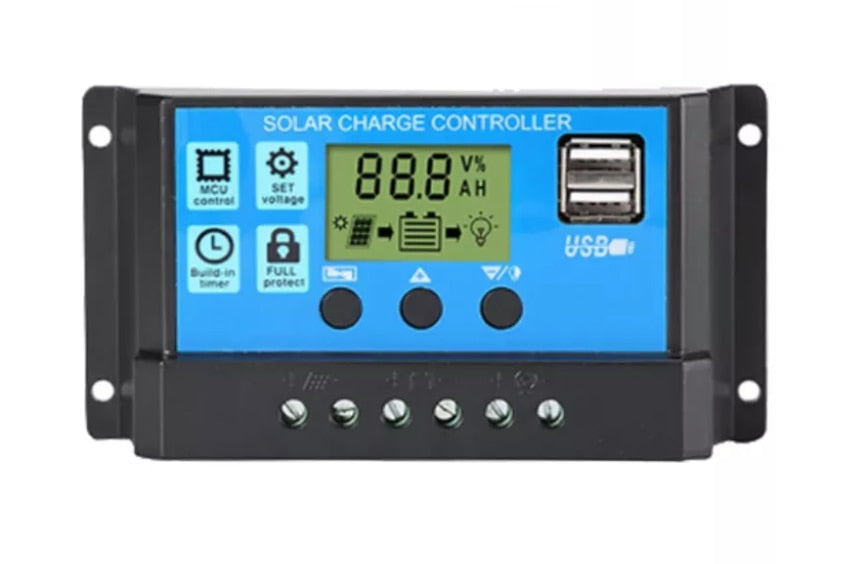

2. Grande display LCD, tutti i parametri regolabili.

3. Gestione della carica PWM completamente a 4 stadi.

4. Protezione da cortocircuito incorporata, protezione da circuito aperto, protezione da inversione, protezione da sovraccarico.

5. Doppia protezione da corrente inversa mosfet, bassa produzione di calore.

CONNESSIONE SISTEMA

1. Collegare la batteria al regolatore di carica - più e meno.

2 Collegare il modulo fotovoltaico al regolatore - più e meno.

3 Collega il consumatore al regolatore di carica - più e meno.

Per la disinstallazione si applica l'ordine inverso!

Un ordine di sequenza improprio può danneggiare il controller!

SPECIFICATON:

MODELLO	10A	20A	30A	40A	50A	60A
Tensione batteria	12V 24V Auto
Corrente di carica	10A	20A	30A	40A	50A	60A
Corrente di scarica	10A	10A	10A	20A	30A	30A
Ingresso solare massimo	48V(per batteria 24V) 24V(per batteria 12V)
Equalizzazione	14. 4V (sigillato) 14. 2V(Gel) 14. 6V(Alluvione)
Carica virgolante	13. 7V (predefinito, regolabile)
Arresto scarico	10. 7V (predefinito, regolabile)
Riconnessione scarica	12. 6V (predefinito, regolabile)
Riconnessione ricarica	13V
Tensione luce aperta	Pannello solare 8V (ritardo luci)
Tensione spia di chiusura	Pannello solare 8V (ritardo spegnimento luce)

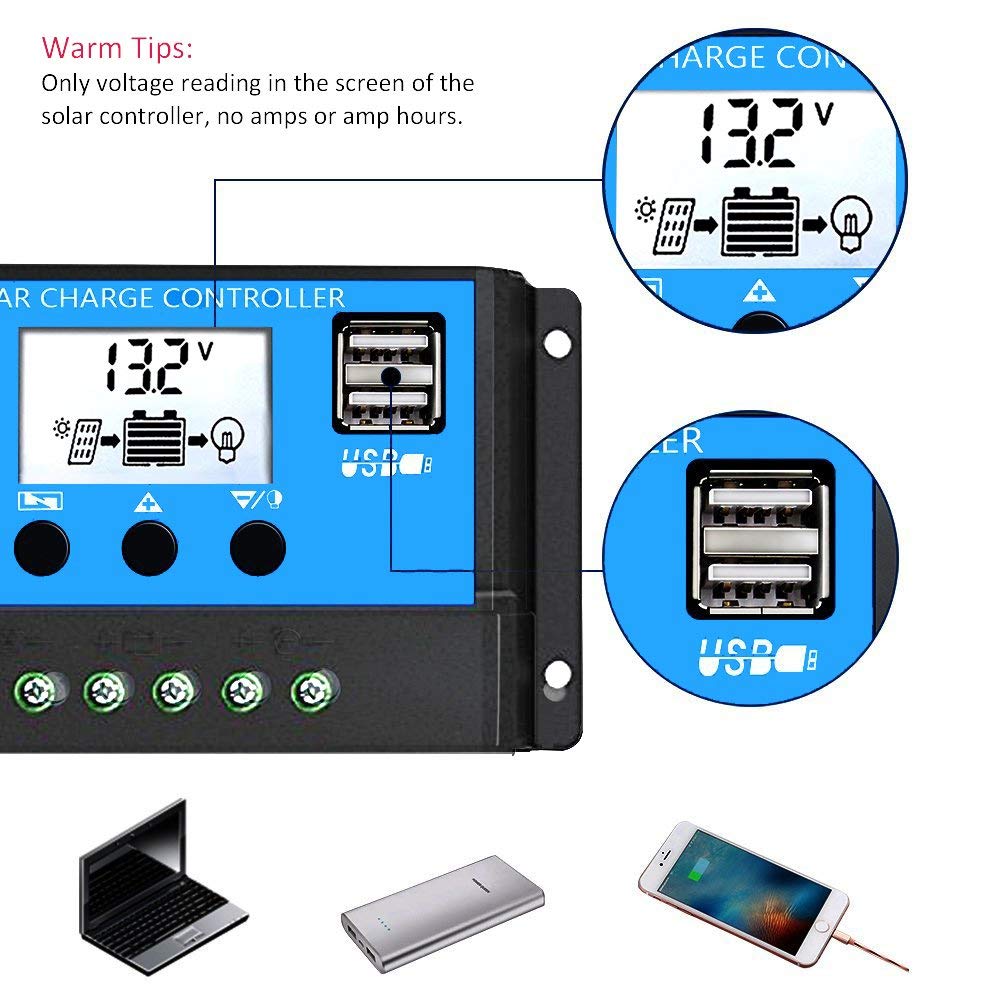

Uscita USB	5V/3A
Autoconsumo	<10mA
Temperatura di esercizio	-35°C~+60°C
Taglia	133. 5*70*35mm			188*90*47mm

*tutta la tensione di colore rosso X2, mentre si utilizza il sistema a 24V.

10A 20A 30A

SPECIFICA:

MODELLO	10A	20A	30A	40A	50A	60A
Tensione batteria	12V 24V Auto
Corrente di carica	10A	20A	30A	40A	50A	60A
Corrente di scarica	10A	10A	10A	20A	30A	30A
Ingresso solare massimo	48V(per batteria 24V) 24V(per batteria 12V)
Equalizzazione	14. 4V (sigillato) 14. 2V(Gel) 14. 6V(Alluvione)
Carica virgolante	13. 7V (predefinito, regolabile)
Arresto scarico	10. 7V (predefinito, regolabile)
Riconnessione scarica	12. 6V (predefinito, regolabile)
Riconnessione ricarica	13V
Tensione luce aperta	Pannello solare 8V (ritardo luci)
Tensione spia di chiusura	Pannello solare 8V (ritardo spegnimento luce)
Uscita USB	5V/3A
Autoconsumo	<10mA
Temperatura di esercizio	-35°C~+60°C
Taglia	133. 5*70*35mm			188*90*47mm

*tutta la tensione di colore rosso X2, mentre si utilizza il sistema a 24V.

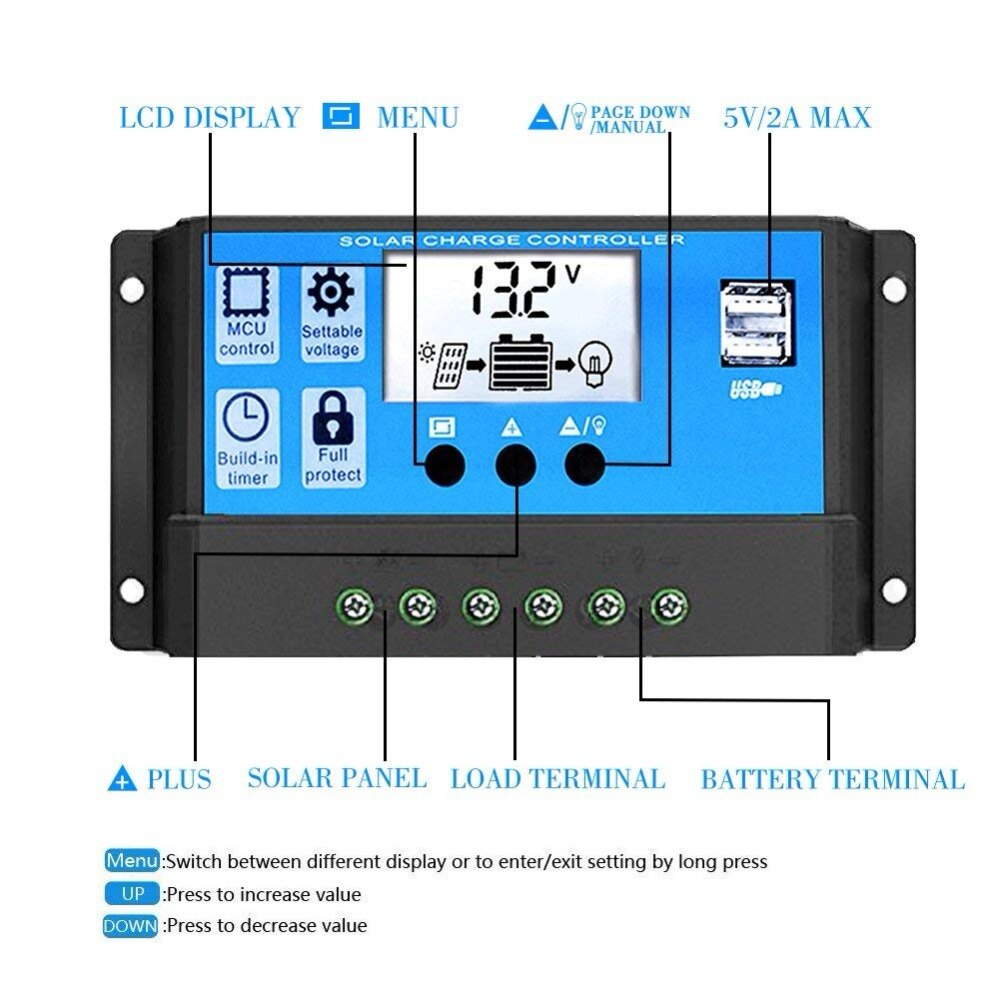

Display LCD 10a/20a/30a:

1. premere il pulsante [Giù] per ON/OFF caricare manualmente sul display principale.

2. la modalità di lavoro funziona come di seguito:

[24H]      carico uscita 24 ore

[1-23H]    carica dopo il tramonto e chiuso dopo l'impostazione dell'orario

[0H]       Dal tramonto all'alba
