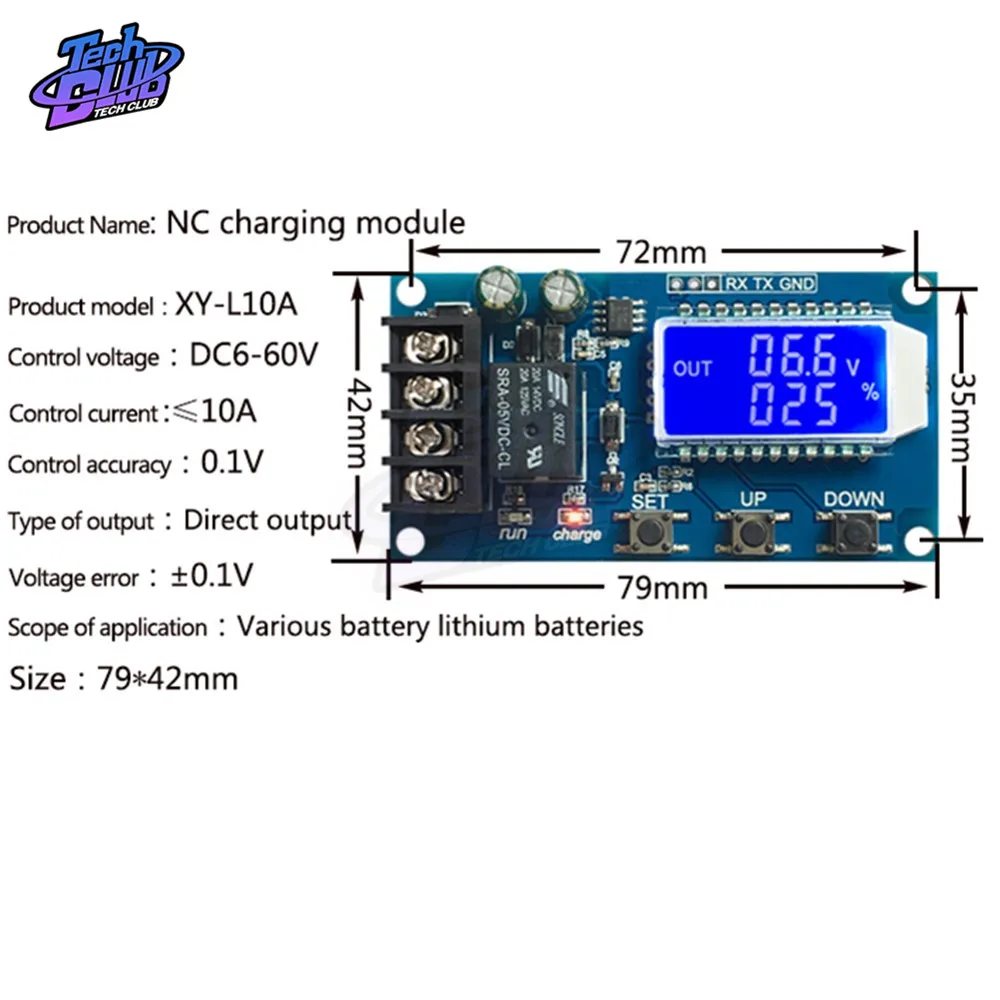

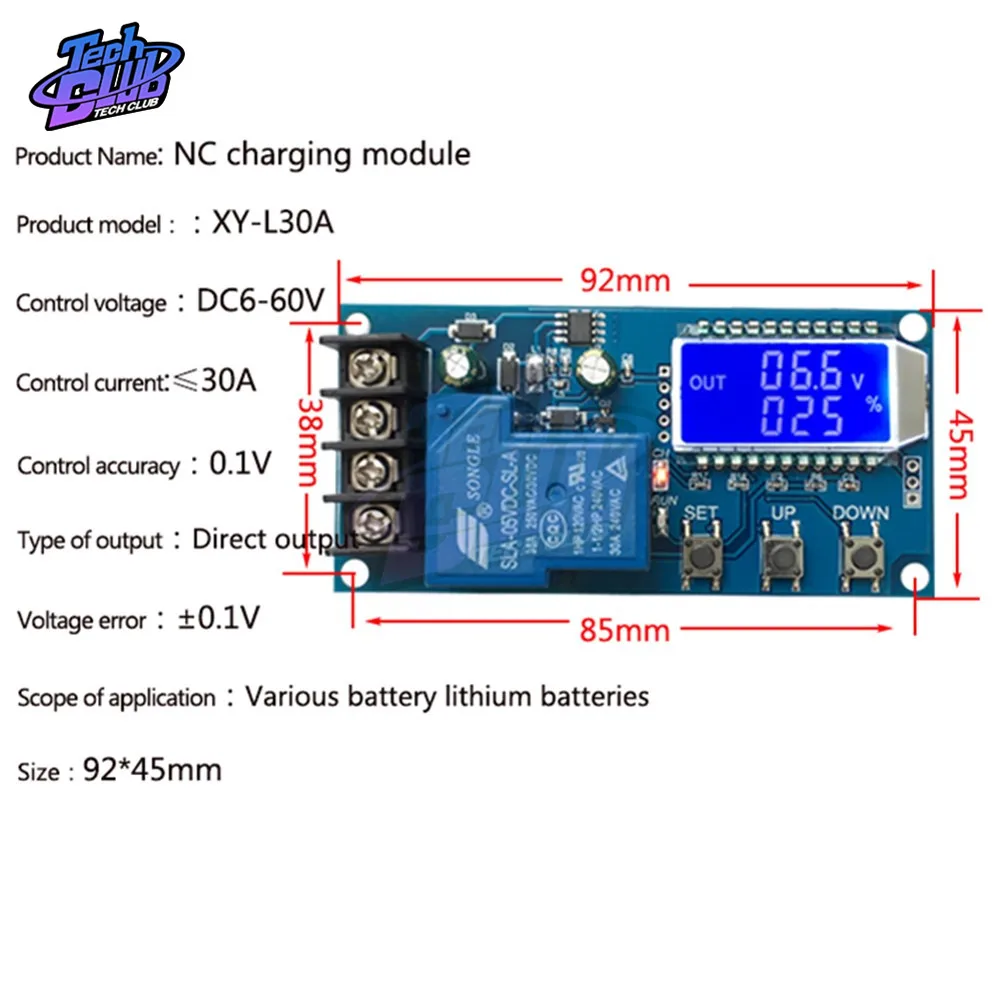

1. Supporta batterie al piombo e batterie attive, intervallo di tensione: 6 V ~ 60 V;

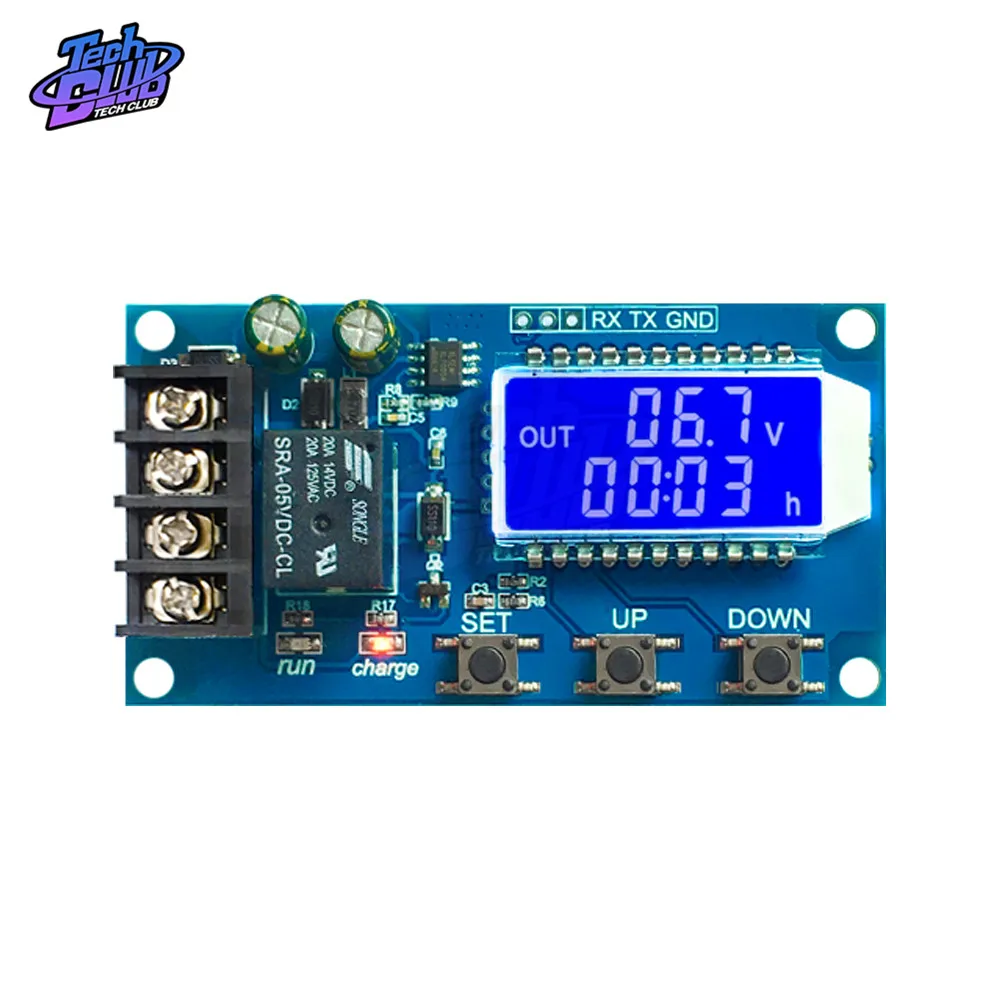

2. Può visualizzare la tensione, la percentuale della batteria, il tempo di ricarica allo stesso tempo tramite LCD;

3. La funzione è molto potente, realizza il controllo automatico della carica,

il tempo di carica del controllo, può anche impostare e caricare il parametro corrispondente tramite la porta seriale;

Descrizione della funzione

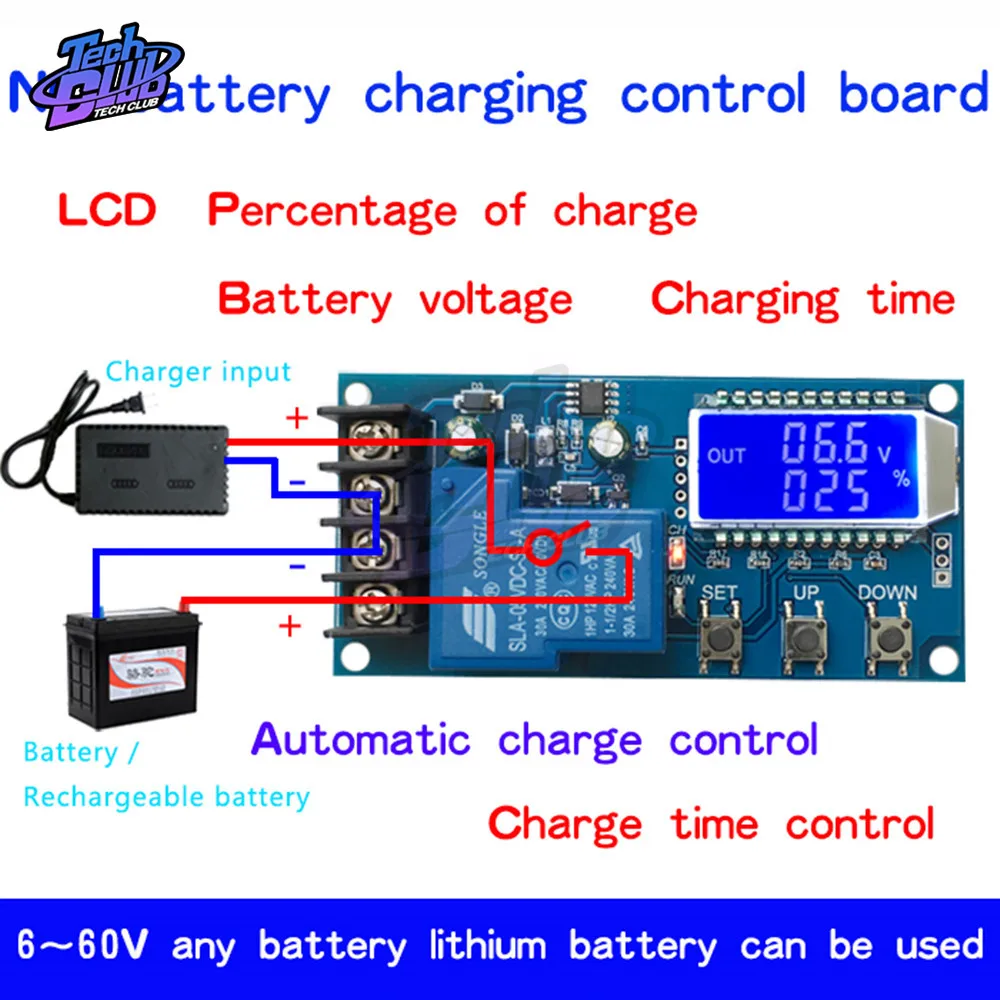

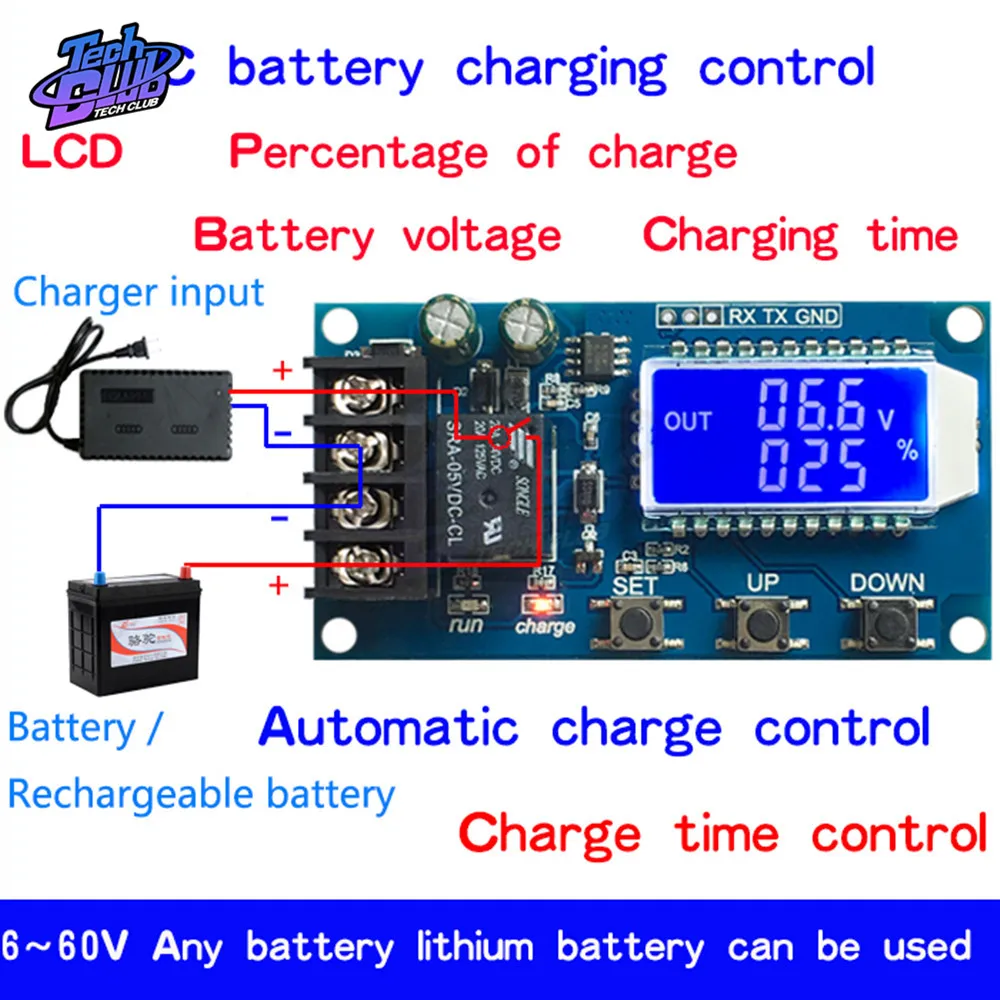

1. Funzione di controllo automatico della carica：

Impostando
volt-HI:'UP' volt-LI:'dn';Quando la tensione della batteria è inferiore
a volt-LI:'dn',il relè conduce,il il caricabatterie inizia a caricare la
batteria; quando la tensione della batteria è fino a volt-HI:'UP', il relè viene
disinserito e la carica automatica viene completata una volta;

2. Funzione di controllo del tempo di carica:

   Come attivare la funzione di controllo del tempo?

Dopo
aver inserito il set di parametri, impostare il parametro op è diverso da zero, quindi attivare
la funzione di controllo del tempo, il parametro di default op è:--:--h, il l'impostazione predefinita non attiva la funzione di controllo del tempo;

Dopo l'apertura della funzione di controllo del tempo (OP è diverso da zero), quando la tensione della batteria è il volt-LI'dn' inferiore, il caricabatterie ha iniziato a caricare la batteria, il sistema ha iniziato a sincronizzare; Durante la temporizzazione, la tensione della batteria ≥ volt-HI'UP', il relè si disconnette; Se il tempo OP è scaduto, la tensione della batteria è ancora al volt-LI'dn' inferiore, il relè mantiene la conduzione, chiude automaticamente la funzione di controllo del tempo di carica e lampeggia H:ER per ricordare all'utente l'impostazione del parametro temporale è irragionevole; Premere un tasto qualsiasi per smettere di lampeggiare;

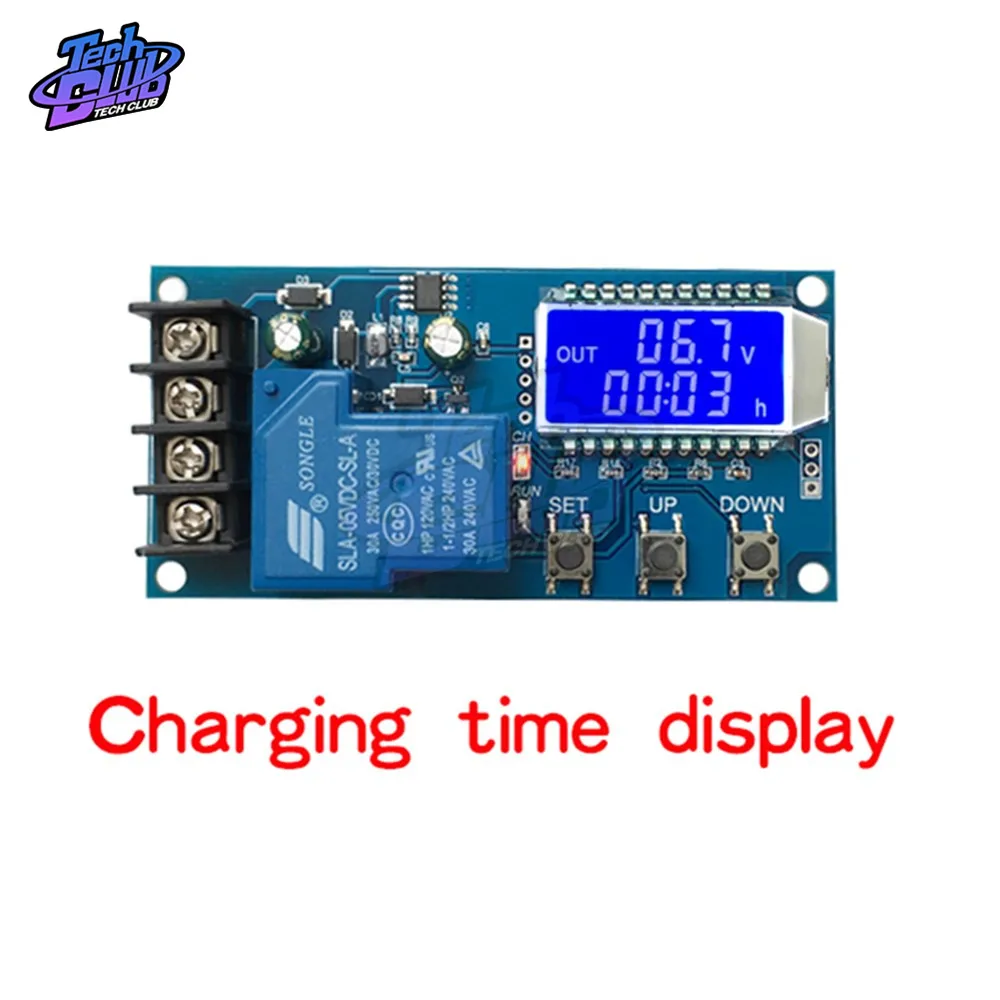

Nota: formato dell'ora: 00:59 (00 per le ore, 59 per i minuti) Il tempo massimo è 99:59, ovvero 100 ore.

3. Caricamento dei dati seriali e funzione di impostazione dei parametri:

Il sistema supporta il caricamento dei dati UART e l'impostazione dei parametri

UART：115200,8,1

Formato messaggio caricamento dati:

Tensione batteria + percentuale batteria + tempo di carica + stato di carica 12. 0V,020%,00:10,OP

Impostazione parametro

a) Premere e tenere premuto il tasto SET per accedere all'interfaccia di impostazione;

b) Cambia i parametri che desideri impostare premendo brevemente SET;

c) Dopo la selezione dei parametri, può essere impostato tramite il tasto UP/DOWN per supportare la pressione breve, la pressione lunga (aumento o diminuzione rapida); Per impostare altri parametri, ripetere i passaggi b, c);

d) Dopo aver impostato tutti i parametri, premere a lungo il tasto set per uscire e salvare;

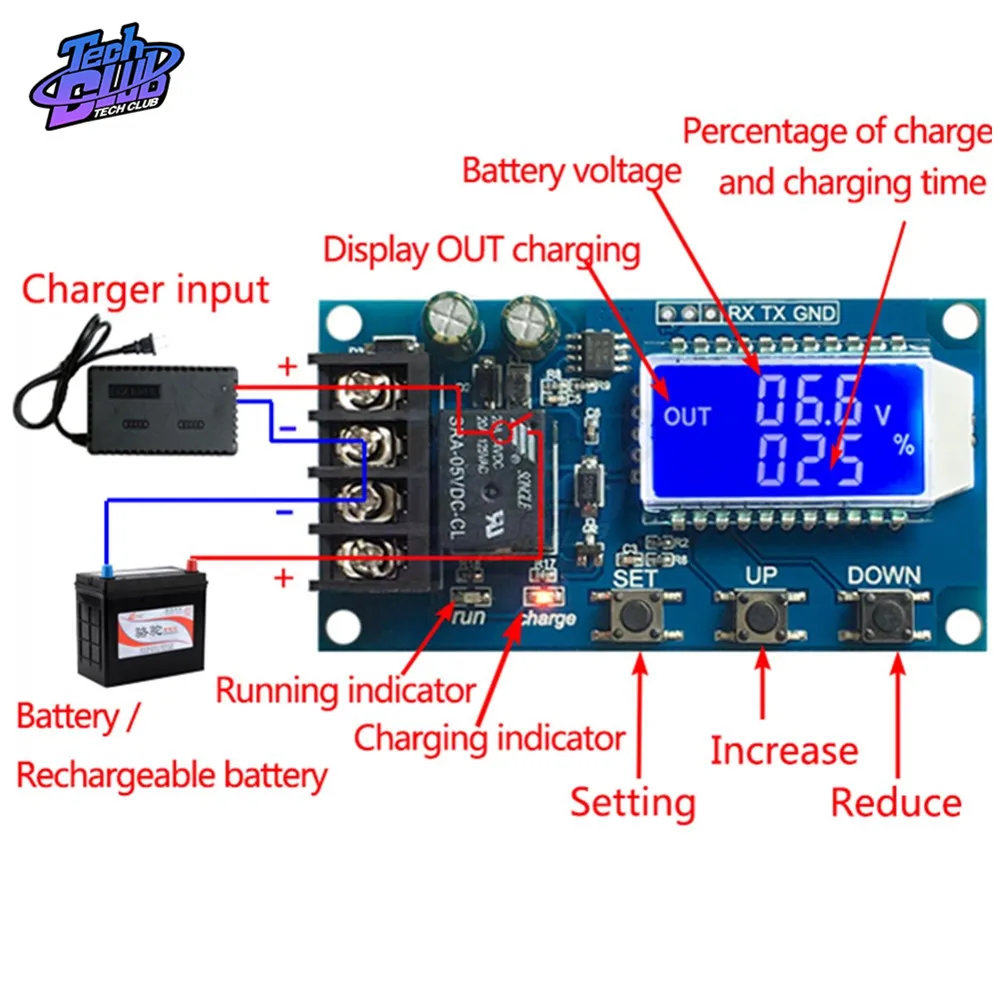

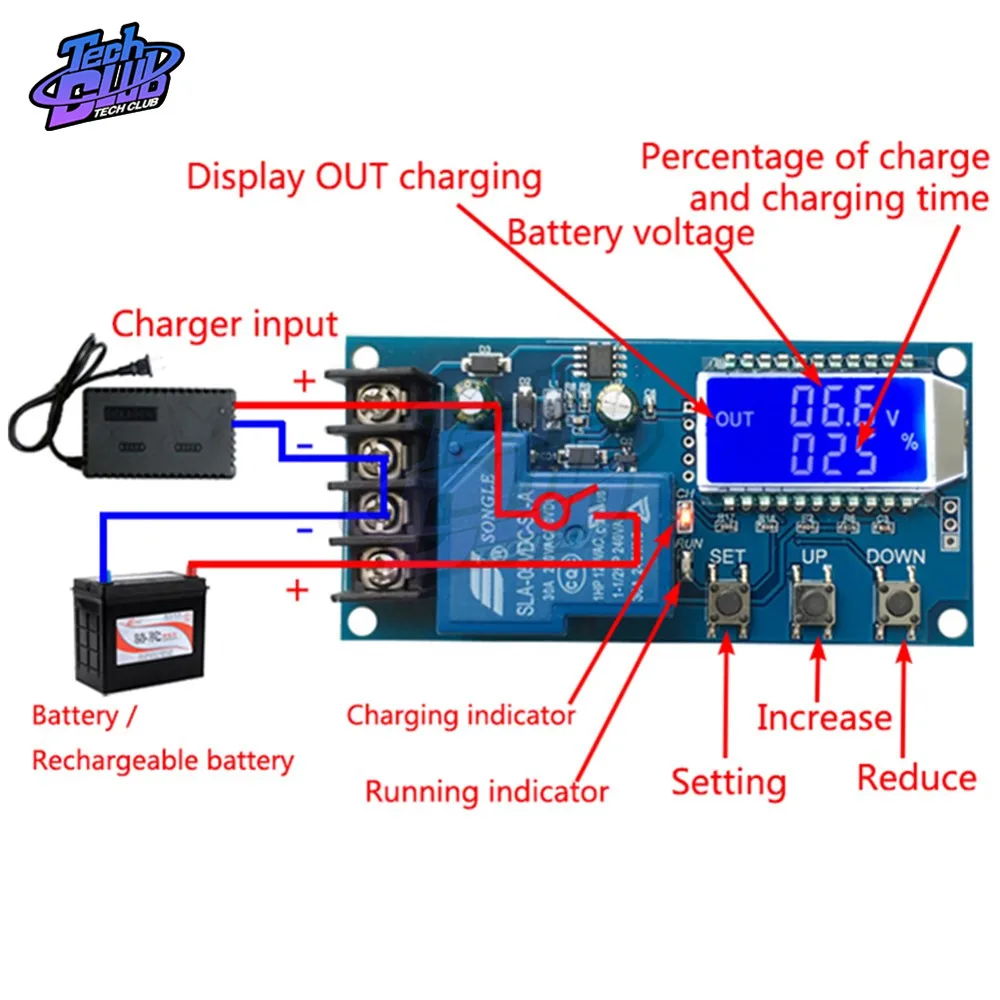

Descrizione della funzione del tasto:

Nell'interfaccia Esegui (interfaccia principale):

Premere brevemente il pulsante SET per visualizzare l'attuale set di parametri; Premi brevemente il pulsante SU per attivare/disattivare la visualizzazione della percentuale di carica e del tempo di ricarica;

Premere brevemente il pulsante GIÙ , selezionare Attiva/disattiva abilitazione relè, se il relè può essere chiuso, mostrerà 'off' come promemoria;

Premere a lungo il pulsante SU per passare allo stato di basso consumo

on：Nessuna operazione in 10 minuti disattiva la retroilluminazione

OFF: la retroilluminazione è sempre intensa

Premere a lungo il pulsante SET per accedere alle impostazioni dei parametri.

Calcolo della percentuale di tensione：

percentuale tensione = tensione batteria/(volt-HI – volt-LI)

Caratteristiche aggiuntive

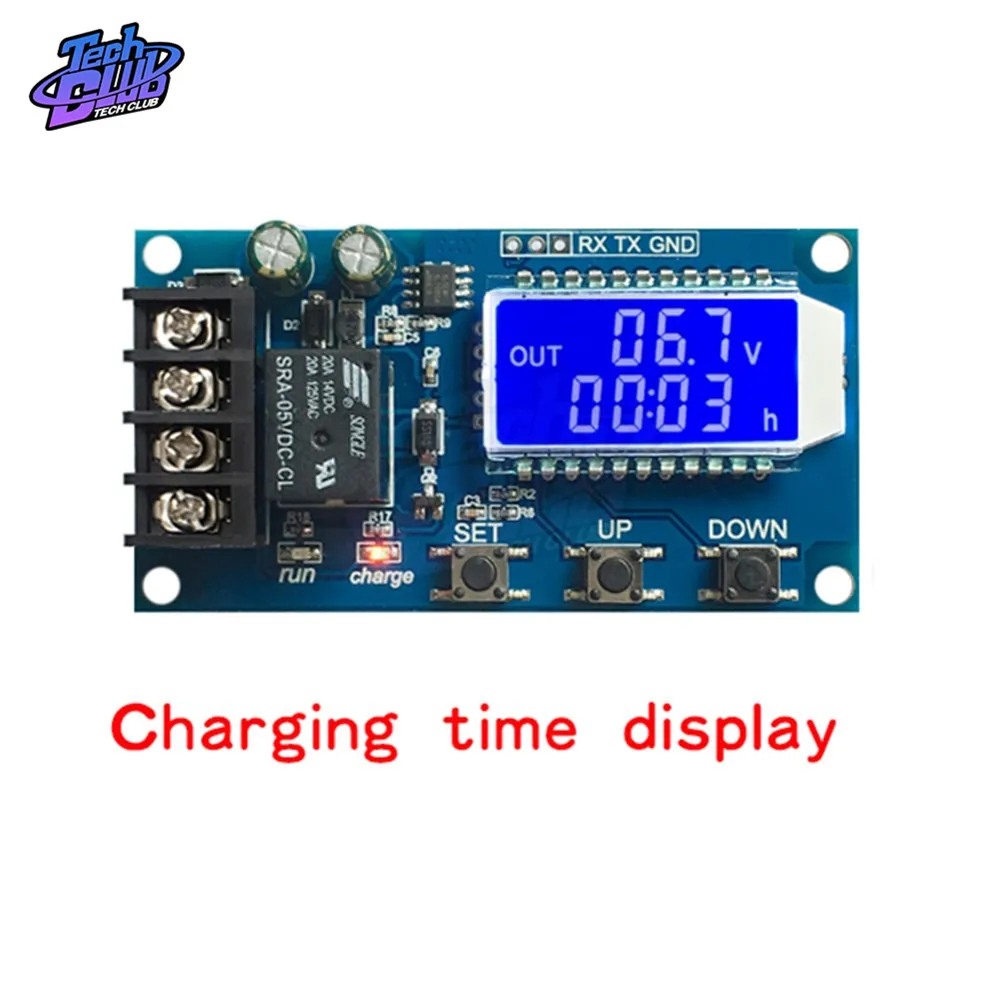

a) Carica
funzione di registrazione del tempo: controllo del tempo di ricarica non aperto, il prodotto
registrerà un tempo pieno, quando l'interfaccia di visualizzazione del tempo di ingresso, lampeggiante
visualizza il tempo di ricarica, quindi interfaccia di visualizzazione del tempo di uscita o
carica successiva per l'apertura (conduzione del relè) quando è vuota;

b) Rilevamento automatico dei parametri: quando i parametri sono impostati, esci, se volt-LI dn≥ volt-HI UP, il sistema visualizzerà "ERR" lampeggiante come promemoria;

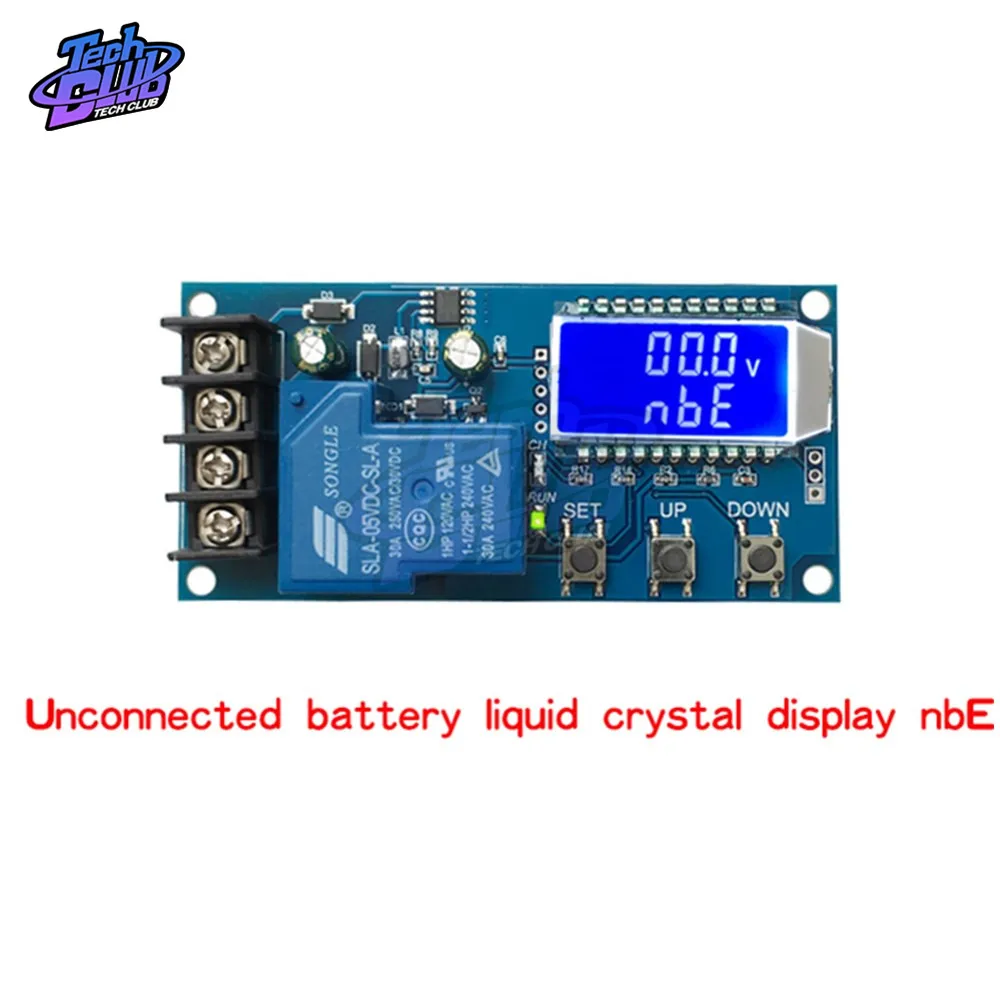

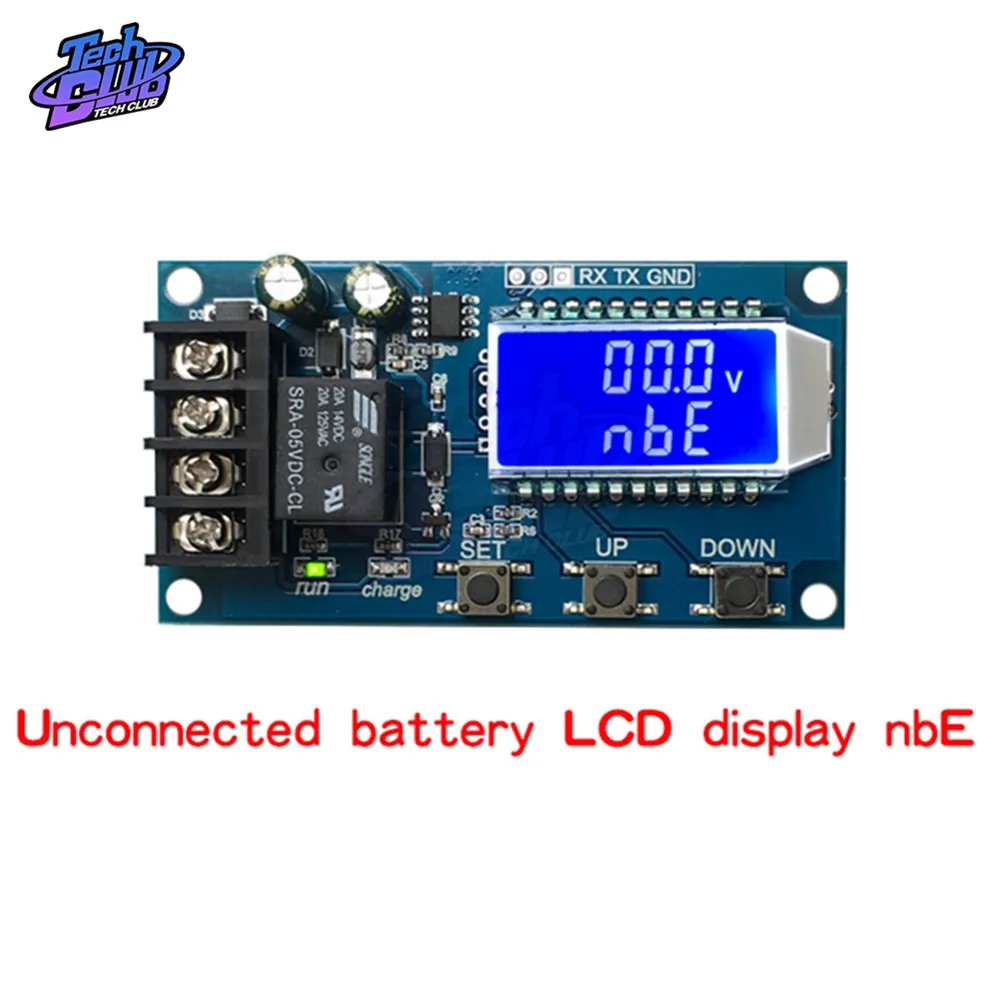

c) Batteria
Rilevamento dell'accesso: questo prodotto è collegato alla batteria, se non
è collegato alla batteria, il sistema verrà mostrato nel downlink "NbE" come promemoria

Analisi dei guasti comuni

D: Quanto è adatto per l'uso di livello V? Quanta tensione v si adatta a questo modulo?

A:
Questa sezione è adatta per il minimo 6V, il più alto intervallo di
tensione di 60V, il massimo livello di spesa 48V, perché la batteria da 48V è piena di
elettricità in 60V, e quindi un febbre alta, se la batteria è superiore
a 48V, selezionare un'altra sezione.

D: L'alimentazione dei successivi elettrodomestici è saltata! LED lampeggiante?

A:
Ciò è dovuto al fatto che la corrente di carica è troppo elevata o la capacità
della batteria è troppo piccola per far sì che l'alimentazione raggiunga immediatamente il
limite di tensione, il relè si disconnette, si disconnette, il tensione e rapidamente fino alla
tensione inferiore, e ha iniziato a ricaricare, ciclare, in questo momento si desidera
ridurre la sola linea di corrente di carica, di solito la corrente di carica è
la capacità della batteria del 1 a 1. 5, come la corrente di ricarica della batteria 20AH
generalmente intorno a 2-3a! Si noti che una grande carica di corrente
causerà un invecchiamento accelerato della febbre della batteria, drum kit e persino
esplosioni!

D: Quale modalità di controllo? Posso eseguire il ciclo di carica automaticamente? Posso utilizzare la carica laterale? Posso limitare il flusso?

A:
Questo è il controllo della tensione, ad esempio, impostare il limite di tensione di 12. 0V,
tensione fino a 14. 5V, carica di tensione a 14. 5V questo valore all'alimentazione
off, tensione fino a 12. Il relè 0V si chiude e inizia la carica, può essere
riempito con il lato, la modalità di controllo della tensione solo per spegnersi e aprirsi, non può
limitare il flusso, la corrente di carica dipende completamente dal caricabatterie!

D: L'ingresso 12V può o meno caricare la batteria da 24V, o l'inserimento di 48V può fornire la carica della batteria da 12V?

A:Questo
è un semplice regolatore di tensione, svolge solo il ruolo di interruttore, non può
passare alla carica della batteria, quindi si desidera dare la carica della batteria per
essere pronti che tipo di caricabatterie! È necessario!
