Introduzione dell'MPPT

Il sistema MPPT (Maximum Power Point Tracking) è una tecnologia di ricarica avanzata che consente ai pannelli solari di produrre più energia regolando lo stato di funzionamento dei moduli elettrici. A causa della non linearità di un array solare, sulla curva dell'array è presente un punto di massima produzione di energia (punto di massima potenza). I tradizionali regolatori di carica solare (tecnologia di ricarica switch e tecnologia di ricarica PWM) non possono caricare le batterie a questo punto, quindi non sono in grado di ottenere la massima energia dai pannelli solari. Tuttavia, il regolatore di carica a energia solare dotato della tecnologia di controllo MPPT può inseguire il punto di massima potenza di un pannello solare in qualsiasi momento per ottenere la massima energia per la ricarica della batteria. Prendiamo ad esempio il sistema a 12V. La tensione di picco dei pannelli solari (Vpp) è di circa 17V e la tensione della batteria è di circa 12V. Generalmente, quando il regolatore di carica solare sta caricando una batteria, la tensione del pannello solare viene mantenuta a circa 12V, indicando che non viene utilizzata la massima potenza. I regolatori di carica solare MPPT forniscono una soluzione a questo problema regolando costantemente la tensione e la corrente di ingresso dei pannelli solari, massimizzando quindi la potenza in ingresso.

Rispetto ai tradizionali regolatori di carica solare PWM, i regolatori di carica solare MPPT sfruttano la massima potenza dei pannelli solari e forniscono una maggiore corrente di carica. In generale, i regolatori di carica solare MPPT possono migliorare il tasso di utilizzo dell'energia del 15% ~ 20% rispetto ai regolatori di carica solare PWM

Vantaggio del controller

1. Adotta un chip di controllo principale di livello industriale, precisione di campionamento AD a 16 livelli, temperatura, corrente di carica, visualizzazione accurata in tempo reale e generazione di energia a colpo d'occhio.

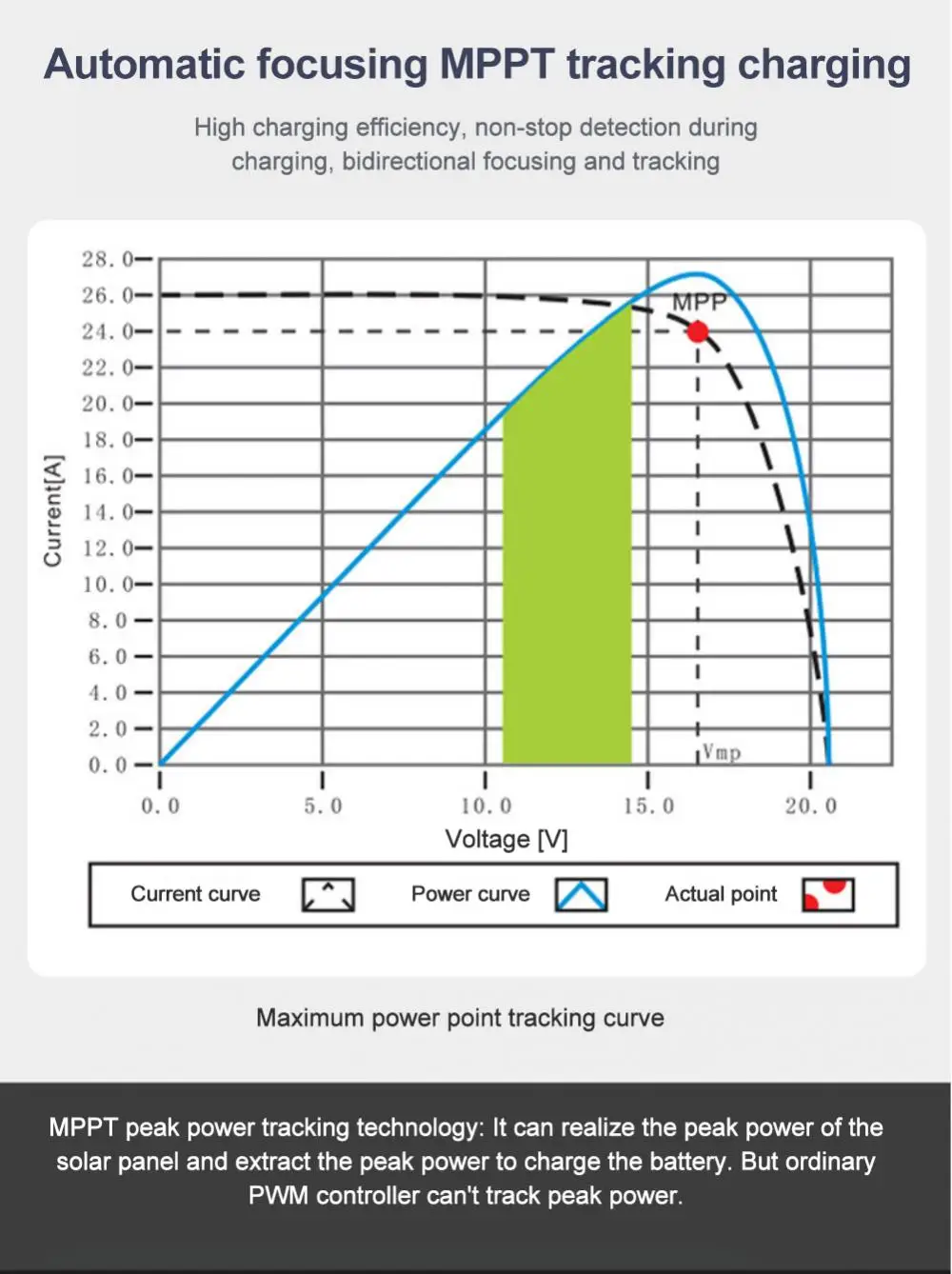

2. Ricarica con tracciamento MPP con messa a fuoco automatica, elevata efficienza di ricarica, rilevamento continuo durante la ricarica, tracciamento della messa a fuoco bidirezionale.

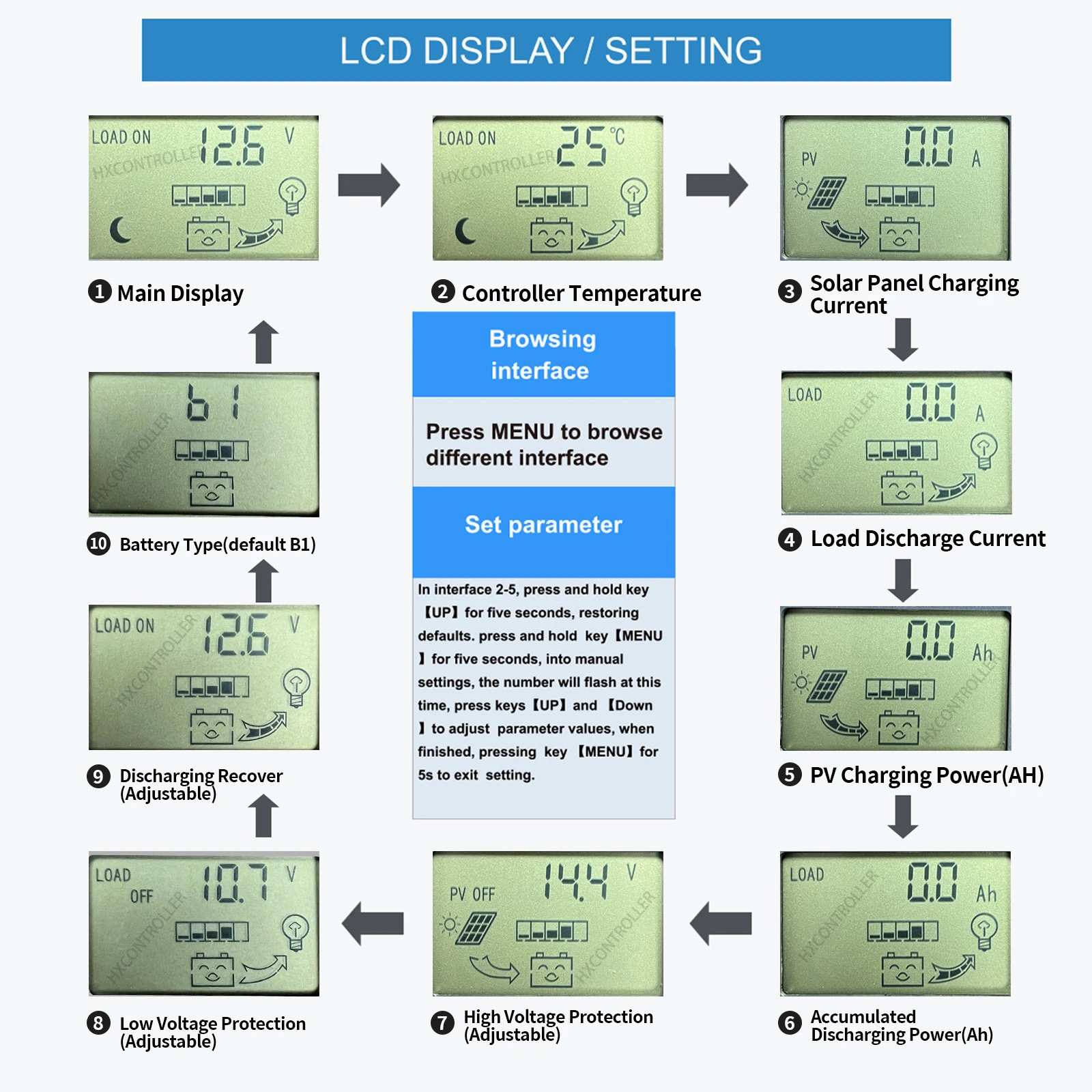

3. Display LCD a grande schermo, parametri di carica e scarica regolabili. La carica e la scarica ultra-ampia sono regolabili, purché si comprendano le caratteristiche della batteria e si impostino i parametri di ricarica corrispondenti, è possibile caricare tutti i tipi di batteria (batteria al litio e Lifepo4), si prega di impostare il parametro di ricarica corretto.

4. Gestione della carica completamente a 3 stadi. Proteggere efficacemente la batteria, rendere la batteria più duratura.

5. Protezione da surriscaldamento incorporata. protezione da sovracorrente. protezione da cortocircuito.

open c『, protezione da cuit, protezione da connessione inversa, quando il guasto viene eliminato. si riprenderà da solo. senza danni al controller

6. Circuito antiritorno del tubo MOS bidirezionale, modalità di ricarica ad alta potenza,

generazione di calore estremamente bassa.

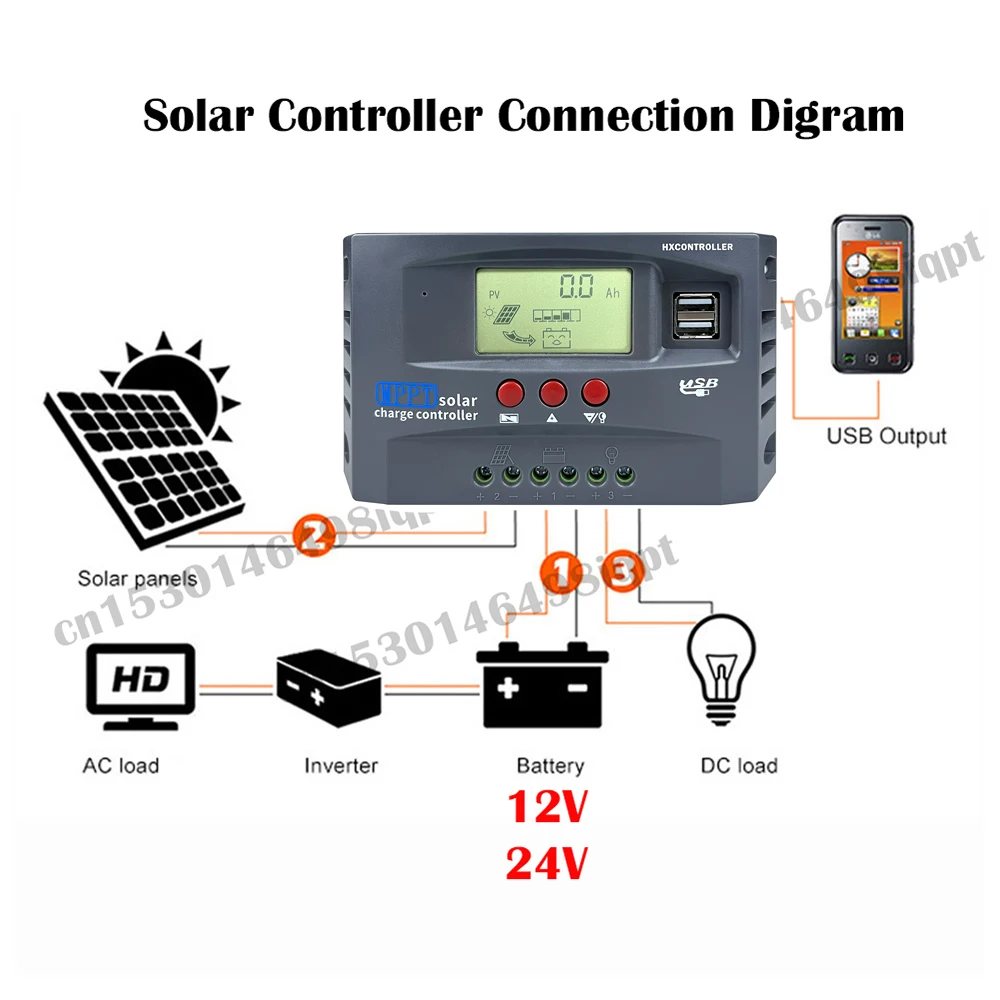

7. Doppio DCS. O Uscita carico CC. facile da collegare

Tabella parametri regolatore solare MPPT

Controller PWM blu

Il controller PWM può essere utilizzato con batteria al litio, lifepo4 e batteria al piombo

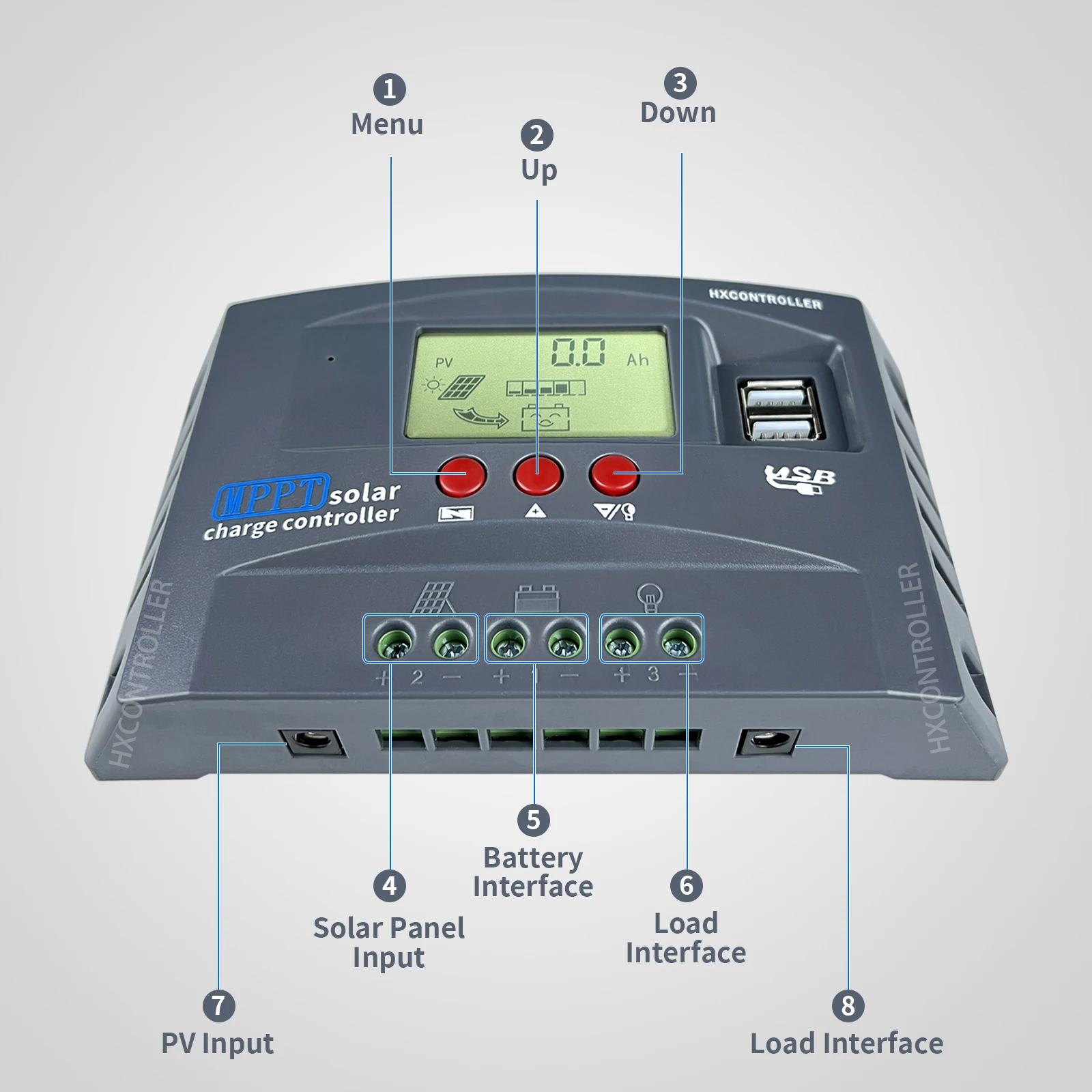

Regolatore di carica solare MPPT 10A 20A 30A

Immagine regolatore di carica solare PWM
