Regolatore solare pannello fotovoltaico 10A 20A 30A 40A 50A 60A 70A 80A 90A 100A Regolatore di carica sistema intelligente lampione

1. Collegare la batteria al positivo e al negativo del regolatore di carica.

2. Collegare il modulo fotovoltaico ai lati positivo e negativo del regolatore.

3. Collegare l'utente al regolatore di carica positivo e negativo.

Durante lo scarico si applica l'ordine inverso!

Una sequenza errata danneggerà il controller!

Questo è il nuovo controller solare, è in grado di soddisfare pienamente i requisiti della tua casa Impianto FOTOVOLTAICO, comprensivo di impianto di illuminazione domestica. Può riconoscere automaticamente batterie colloidali al piombo da 12V e 24V 12V, l'ingresso massimo del pannello solare è 25V 120W
Se la batteria è 24V, l'ingresso massimo del pannello solare è 50V 240W

20 A:

Se la batteria è 12V, il massimo l'ingresso del pannello solare è 25V 240W
Se la batteria è 24V, l'ingresso massimo del pannello solare è 50V 480W

30A

Se la batteria è 12V, l'ingresso massimo del pannello solare è 25V 360W
Se la batteria è 24V, l'ingresso massimo del pannello solare è 50V 720W

40A

Se la batteria è 12V, l'ingresso massimo del pannello solare è 25V 480W
Se la batteria è è 24V, l'ingresso massimo del pannello solare è 50V 960W

50A

Se la batteria è 12V, l'ingresso massimo del pannello solare è 25V 600W
Se la batteria è 24V, l'ingresso massimo del pannello solare è l'ingresso del pannello è 50V 1200W

60A

Se la batteria è 12V, l'ingresso massimo del pannello solare è 25V 720W
Se la batteria è 24V, l'ingresso massimo del pannello solare è 50V 1440W

70A

Se la batteria è 12V, l'ingresso massimo del pannello solare è 25V 840W
Se la batteria è 24V, l'ingresso massimo del pannello solare è 50V 1680W

80A

Se la batteria è 12V, l'ingresso massimo del pannello solare è 25V 960W
Se la batteria è 24V, l'ingresso massimo del pannello solare è 50V 1920W

90A

Se la batteria è 12V, l'ingresso massimo del pannello solare è 25V 1080W
Se la batteria è 24V, l'ingresso massimo del pannello solare è 50V 2160W

100A

Se la batteria è 12V, l'ingresso massimo del pannello solare è 25V 1200W
Se la batteria è 24V, l'ingresso massimo del pannello solare è 50V 2400W

Caratteristiche:

1. Microcontrollore industriale integrato.

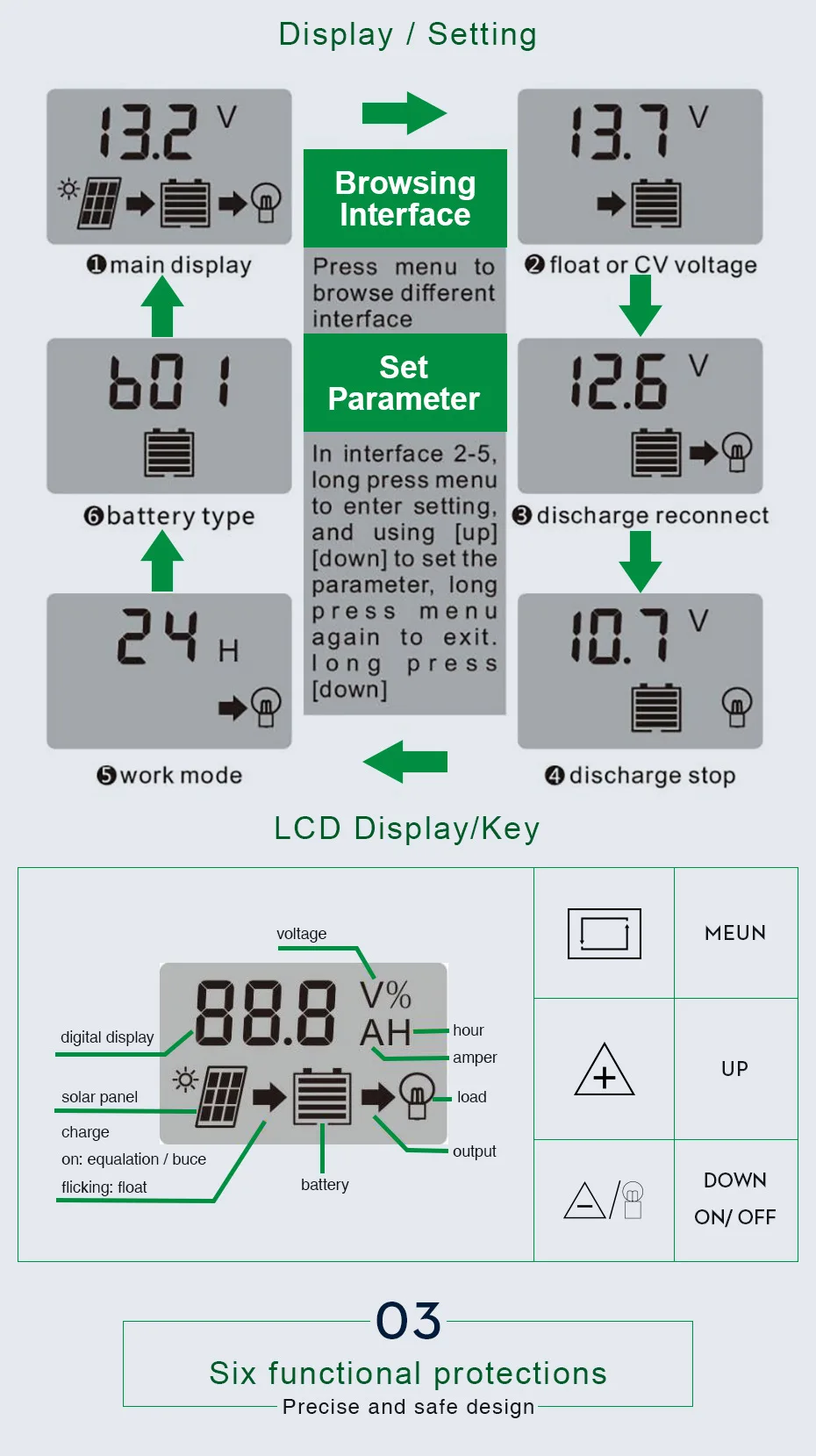

2. Ampio schermo LCD, tutti i parametri regolabili.

3. Gestione completa della ricarica PWM di livello 4.

4 Protezione da cortocircuito integrata, protezione da circuito aperto, protezione da connessione inversa, protezione da sovraccarico.

Doppia protezione da corrente inversa MOSFET, basso riscaldamento.

Specifiche:

Tensione nominale: 12V 24V automatica

Applicazione: regolatore di sistema a energia solare

Corrente: 10A, 20A, 30A

Con timer e sensore di luce, può essere utilizzato in impianto di illuminazione solare.

Adatto solo per impianto solare FOTOVOLTAICO off-grid.

Per impianti fotovoltaici 10A 12V: pannelli solari 120W, batterie al piombo 12V, 21V per la massima tensione di ingresso

Per impianti fotovoltaici 20A 24V: pannelli solari 240W, batterie al piombo 24V, 42V per massima tensione di ingresso

Istruzioni di sicurezza

1. Prima di installare la batteria per la prima volta, assicurarsi che la batteria abbia una tensione sufficiente per consentire al controller di identificare il tipo di batteria.

2. I cavi della batteria devono essere il più corti possibile per ridurre al minimo le perdite.

3. Il regolatore è adatto solo per batterie al piombo: OPEN, AGM, GEL

Non funziona con batterie al nichel-metallo idruro, ioni di litio o altre batterie.

4 I regolatori di carica sono adatti solo per regolare i moduli solari. Non collegare altre fonti di carica al regolatore di carica.

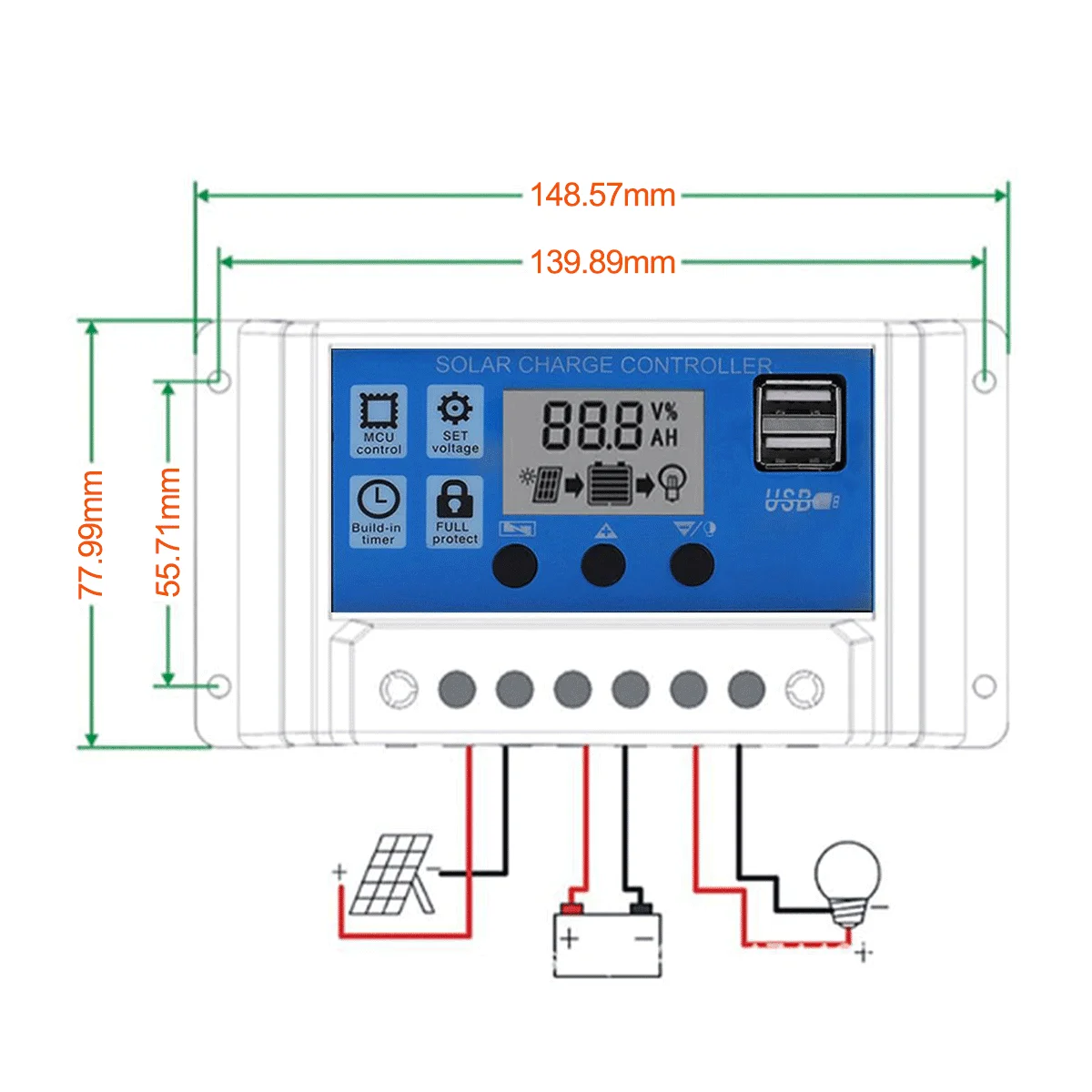

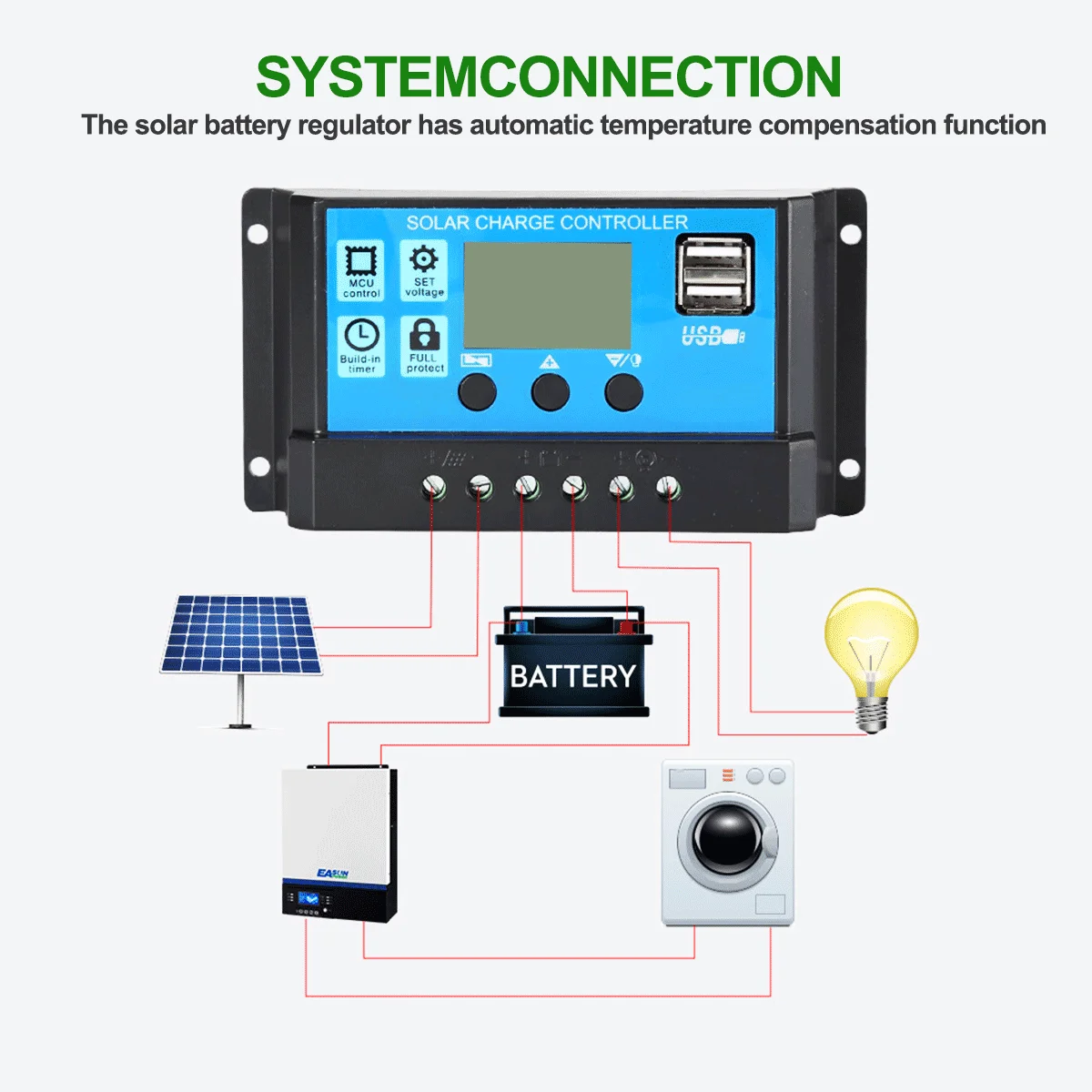

Connessione al sistema

1. Collegare la batteria al regolatore di carica - positivo e negativo. Se viene rilevata una batteria da 12 V, verrà visualizzato 1; Se viene rilevata una batteria da 24 V, visualizzare 2

2. Collegare il modulo fotovoltaico al regolatore - positivo e negativo.

3. Collegare l'utente al regolatore di carica - positivo e negativo.

Durante lo scarico si applica l'ordine inverso!

Una sequenza errata danneggerà il controller!
