Scaricamento eccessivo della batteria / Inversione di polarità della batteria / Protezione da sovraccarico del carico
Elenco pacchetti:

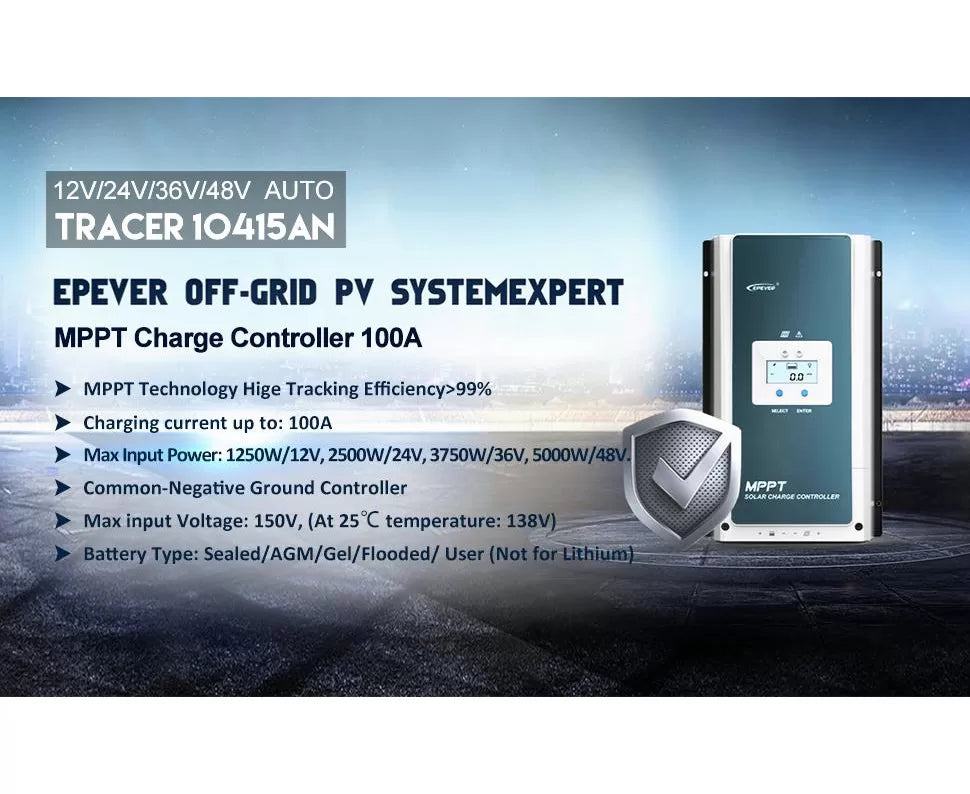

1 X Tracer 10415ANRegolatore di carica solare
1 misuratore remoto X MT50
1 X cavo di comunicazione RS485-150U
2 X Manuale d'uso
Suggerimenti caldi：
Caratteristiche:
Marchio del prodotto: Epever
Modello prodotto: Tracer10415AN
Certificazione CE (LVD EN/IEC62109, EMC EN61000-6-1/3)Componenti di alta qualità e basso tasso di guasto di ST e Infineon per garantire la vita del prodotto
Tecnologia MPPT avanzata e velocità di tracciamento ultraveloce fino a 99. 5% garantito
L'efficienza di trasferimento CC/CC massima è pari a 98. 7%
L'algoritmo di controllo MPPT avanzato ridurrà al minimo il tasso di perdita MPP e il tempo di perdita
L'accuratezza del riconoscimento e del tracciamento nel punto più alto di MPP a picchi multipli
La più ampia gamma di tensioni operative MPP
Sistema di controllo automatico per limitare la potenza di carica e la corrente supera il valore nominale
Supporta 4 opzioni di ricarica: Sealed, Gel, Flooded e User
Funzione di compensazione della temperatura della batteria
Registrazione dell'energia in tempo reale e funzione statistica
Funzione di riduzione automatica della potenza per sovratemperatura
Funzionamento a pieno carico al cento per cento nell'intervallo di temperatura dell'ambiente di lavoro entro carica e scarica
Supporta fino a 8 unità in parallelo per espandere il sistema
Segnale di commutazione del carico esterno di controllo del relè di carico per realizzare modalità di lavoro del carico diversificate
Il primo e il secondo sezionamento del controllo carichi, contengono due contatti di relè
Autocontrollo dell'utilità e del design del relè del generatore
I relè di controllo automatico dell'utenza o del generatore facilitano la composizione del sistema di alimentazione ibrido
Il design del sensore di temperatura e tensione remoto raccoglierà dati accurati sulla temperatura e sulla tensione della batteria
RS-485 isolata con 5 V CC/200 mA per proteggere l'uscita per dispositivi senza alimentazione con protocollo MODBUS
Per monitorare o impostare i parametri utilizzando le app del telefono o il software per PC
Protezioni elettroniche:
Protezione da sovracorrente/alimentazione FV
Protezione FV da cortocircuito
Protezione contro l'inversione di polarità FV
Protezione notturna contro la carica inversa
Protezione da sovratensione della batteria
Protezione da scarica eccessiva della batteria
Protezione contro il surriscaldamento della batteria
Protezione contro il surriscaldamento del controller
Protezione dai transitori di alta tensione TVS
Specifica:
Corrente di carica nominale: 100A
Corrente di scarica nominale: 100A
Intervallo di tensione di ingresso della batteria: 8-68 V
Coefficiente di compensazione della temperatura: -3mV/℃/2V(Predefinito)
Dimensioni: 394×242×143mm
Terminali di alimentazione: 2AWG(35mm²)
Peso netto:7. 4kg
Involucro: IP20
Suggerimenti caldi：
Passaggio: collegare il sistema nell'ordine 1. batteria --> 2. carica-->3. campo fotovoltaico e disconnettere il sistema nell'ordine inverso 3. 2 1
La batteria deve essere prima collegata !!!
Non collegare mai il pannello solare al controller senza/prima di una batteria.
NON collegare alcun inverter/vento/alternatore o caricabatterie al regolatore di carica!
ATTENZIONE: Non invertire la polarità delle batterie. L'inversione di polarità danneggerà il regolatore di carica in modo permanente!
Se il sensore di temperatura remoto non è collegato al controller, l'impostazione predefinita per la temperatura di carica o scarica della batteria è 25 °C senza compensazione della temperatura.
Contatore remoto MT50:
>span class="a-list-item">Compatibile con controller serie EPever Tracer-A/AN/BN, LS-B/BP, VS-BN
Con il cavo di prolunga collegato, mostrerà i dati operativi e lo stato di funzionamento del regolatore di carica MPPT collegato.
Cavo RS485-150U(1. 5m):
utilizzato per monitorare ciascun programmatore sulla rete utilizzando il software per PC Solar Station e aggiornare il firmware.
Sensore di temperatura remoto（TS-R，3m）：
Ottieni la temperatura della batteria per la compensazione della temperatura dei parametri di controllo
Tensione nominale di ingresso
24V
24V
Tensione di uscita
230V
110V
Potenza in uscita
2000W
3000W
Regolatore di carica solare EPever 100A MPPT Foglio dati
