EPever

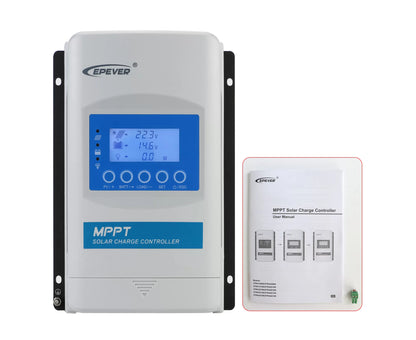

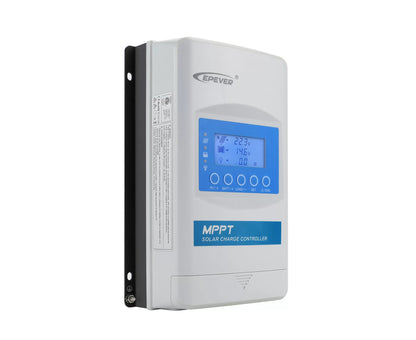

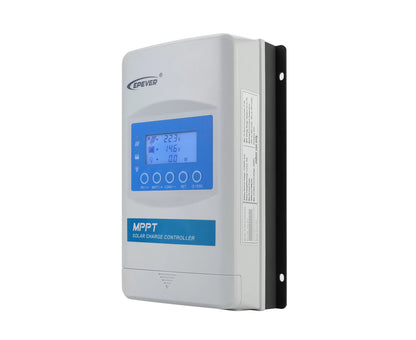

XTRA4415N-XDS2 - Epever 40A 150V 12/24/36/48V Regolatore di carica solare MPPT serie XTRA per camper

XTRA4415N-XDS2 - Epever 40A 150V 12/24/36/48V Regolatore di carica solare MPPT serie XTRA per camper

Prezzo regolare $185.00 USD
Prezzo regolare Prezzo di vendita $185.00 USD
Vendita Esaurito
Spedizione calcolata al momento del pagamento.

Spedizione gratuita: 9-15 giorni per arrivare.

Consegna espressa: 5-8 giorni per arrivare.

Magazzino: Cina/USA/Europa, consegna in tutti i paesi, tasse incluse.

Spedizione gratuita e garanzia per l'utente

  • Spedizione gratuita:Spedizione entro 3 giorni, consegna entro 9-15 giorni
  • Paid Express: Spedizione entro 2 giorni, consegna entro 5-8 giorni
  • Garanzia di rimborso: problemi di qualità, restituzione e cambio entro 30 giorni
  • Garanzia di 12 mesi, servizio post-vendita a lungo termine
  • Non è necessario registrare l'account, l'URL di tracciamento dell'ordine verrà inviato alla tua e-mail
  • Altre FAQ:FAQ

Informazioni rapide sul regolatore di carica solare MPPT serie Epever 40A XTRA

Marca: EPever

Attivazione batteria al litio: batterie al litio attive

Tensione batteria: 12V, 24V, 36V, 48V

Tipo di batteria: batterie Lifepo4, batterie al litio, batterie ad immersione, batterie al gel, AGM

Corrente di carica delle batterie: 40 A

Tipo di terreno: terreno netto

Tensione di ingresso massima del pannello solare: 150 V



Dettaglio regolatore di carica solare MPPT serie Epever 40A XTRA

40amp mppt solar charge controller

MPPT serie XTRA regolatore di carica solare

La serie XTRA è costituita da regolatori di carica avanzati con inseguimento del punto di massima potenza (MPPT), per impianti fotovoltaici off-grid, con display opzionali (XDB1/XDS1/XDS2). Al fine di massimizzare la raccolta di energia dagli array fotovoltaici e contemporaneamente ridurre al minimo la perdita di potenza in un'ampia gamma di condizioni operative, la serie XTRA applica un algoritmo intelligente avanzato che si traduce in una carica efficiente fino al 30% in più rispetto a una modulazione di larghezza di impulso convenzionale (PWM) regolatore di carica. Il controller della serie Xtra ha una funzione di protezione limite sulla corrente di carica e sulla potenza di ricarica, nonché il funzionamento con riduzione automatica della potenza ad alta temperatura; la suddetta protezione garantisce la stabilità del sistema anche in caso di potenza FV nominale superata e condizioni di sovratemperatura. La classe di protezione IP32 e la porta di comunicazione RS485 isolata migliorano ulteriormente l'affidabilità del controller in base a diversi requisiti applicativi. I controller della serie XTRA incorporano un algoritmo di carica a tre stadi autoadattativo basato su un circuito di controllo digitale, che prolunga efficacemente la durata della batteria e migliora significativamente le prestazioni del sistema. Ha anche un'ampia protezione elettronica per sovraccarico, scarica eccessiva, inversione di polarità della batteria e del fotovoltaico e così via. per garantire la sostenibilità e la durata del sistema solare o-grid.

Caratteristiche

  • Tecnologia MPPT avanzata e velocità di tracciamento ultraveloce fino a 99. 5% garantito
  • La massima efficienza di trasferimento CC/CC è pari al 98%, l'efficienza di trasferimento a pieno carico è fino al 97. 4 %
  • Ampia gamma di tensioni di esercizio MPP
  • Protezione bassa temperatura e auto attivazione della funzione per la ricarica della batteria al litio
  • Limita la potenza di ricarica e l'intervallo di corrente sopravvalutato
  • Funzione statistiche energetiche in tempo reale
  • Modalità di lavoro a carico multiplo
  • Protezione elettronica completa
  • Compatibile con batterie al piombo e agli ioni di litio①
  • Protezione da sovratemperatura e riduzione della potenza a temperature più elevate
  • Unità display LCD opzionali (XDB1/XDS1/XDS2) e accessori
  • Componenti di alta qualità e basso tasso di guasto di ST o IR per garantire la durata
  • Porta di comunicazione RS485 isolata con uscita protetta 5V/200mA, con protocollo Modbus standard
  • Monitora e imposta i parametri tramite l'APP o il software per PC
  • Design antipolvere e impermeabile con classe di protezione IP32②
  • Certificazione CE (LVD IEC62109, EMC EN3/1-6-61000)

① Se si utilizza una batteria al litio, il cliente deve chiedere aiuto per il "software per PC" per impostare i parametri della batteria al litio
② Ingresso di oggetti solidi: Protetto contro oggetti solidi oltre 2. 5mm
② Ingresso di liquidi: protetto contro la caduta di gocce d'acqua, se la custodia è disposta fino a 15 dalla verticale



Parametro di carica del controller Xtra mppt

  • Tensione nominale del sistema: 12/24/36/48 V CC Auto (quando si utilizza una batteria al litio, la tensione del sistema non può essere identificata automaticamente. )
  • Corrente nominale di carica/scarica: 40A
  • Gamma tensione batteria: 8~32V
  • Max. Tensione a circuito aperto FV: 138 V A temperatura ambiente di 25℃/77°F, 150 V A temperatura ambiente operativa minima
  • Max. Potenza in ingresso FV: 2080 W quando il sistema batteria è 48 V, 1560 W quando il sistema batteria è 36 V, 1040 W quando il sistema batteria è 24 V, 520 W quando il sistema batteria è 12 V.
  • Tipo di batteria: batteria al piombo-acido (sigillata/gel/inondata/utente), batteria al litio (LiFePO4, Li(NiCoMn)O2, utente)
  • Dimensioni di montaggio: 200×176mm con Φ5mm Dimensione foro di montaggio
  • Cavo consigliato: 6AWG(16mm2)



mppt solar charge controller



  • Supporto accessori: sensore di temperatura remoto/cavo da USB a RS485/misuratore remoto MT50/WIFI-eBox-WIFI-01/Bluetooth-eBox-BLE-01(tutti gli accessori sono opzionali, non include)
  • Protezione: sovracorrente/potenza fotovoltaica, cortocircuito fotovoltaico, sovratensione batteria, scarica eccessiva batteria. ecc
  • Coefficiente di compensazione della temperatura: -3mV/℃/2V (predefinito)
  • Messa a terra: negativo comune
  • Caduta di tensione del circuito di scarica: ≤0. 23V
  • Interfaccia RS485: 5VDC/200mA(RJ45)
  • Tempo retroilluminazione LCD: Predefinito:60S, Intervallo:0~999S(0S:la retroilluminazione è sempre attiva)
  • Temperatura ambiente di lavoro: -25℃~+50℃
  • Umidità relativa: ≤95%, N. C
  • Involucro: IP32(3-protezione contro oggetti solidi: protetto contro oggetti solidi oltre 2. 5 mm 2-protezione contro i liquidi: protetta da spruzzi diretti fino a 15° dalla verticale)



mppt solar charge controller

epever controller xtracer

REGOLATORE DI CARICA SOLARE XTRACER, ultimo controller mppt EPEVER



mppt solar charge controller


Modalità di funzionamento del carico del controller Xtra mppt


  • Controllo manuale (predefinito)---Controllo ON/OFF del carico tramite pulsante o comandi remoti (ad es. G , APP o software per PC).
  • luce ON/OFF --- Imposta la tua tensione ON/OFF, una volta che la tensione del tuo pannello solare raggiunge questo valore, il tuo carico sarà ON/OFF, tensione ON=tramonto; Tensione OFF=alba
  • Controllo tempo --- Controlla il tempo di ON/OFF del carico impostando l'orologio in tempo reale.
  • Luce ON + Timer --- È possibile impostare due periodi di tempo di lavoro; e. G 101: Il carico sarà attivo circa 1 ora dopo il tramonto; 201 significa che il carico sarà attivo circa 1 ora prima dell'alba





Controllo MPPT avanzato 40amp

Controllore serie XTRA N
  • può ridurre al minimo il tasso di perdita del punto di massima potenza e il tempo di perdita, tracciare rapidamente il punto di massima potenza (MPP) del campo fotovoltaico e ottenere la massima energia dal campo solare in qualsiasi condizione
  • RS485 isolata con uscita protetta 5V/200mA per dispositivi non alimentati, con protocollo Modbus.


Caratteristiche

controllore mppt
  • IP33
  • Certificazione CE(LVD EN/IEC62109,EMC EN61000-6-1/3)
  • Limite potenza di carica e valore corrente sopravvalutato
  • Riduzione di potenza automaticamente valore di sovratemperatura
  • Supporta il monitoraggio e l'impostazione dei parametri tramite l'APP o il software per PC
  • Messa a terra negativa comune
Informazioni sulla batteria al litio
  • Quando si utilizza una batteria al litio, la tensione del sistema non può essere identificata automaticamente.
  • Quando si utilizza una batteria al litio, il coefficiente di compensazione della temperatura deve essere 0 e non può essere modificato.




epever controller epever controller

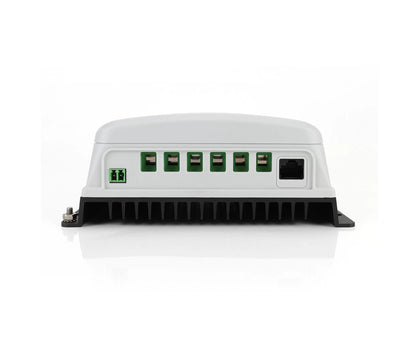

CONSIGLI PER IL CABLAGGIO DEL REGOLATORE DI CARICA SOLARE

  1. Ruota il terminale di regolazione in senso antiorario, inserisci il filo nella nuova apertura tra la piastra e la "parte superiore" del foro del terminale.
  2. Assicurati che la batteria sia carica almeno al 60% prima di collegarti al controller, altrimenti il ​​controller non può leggere correttamente la batteria.
  3. Collegare prima la batteria al controller!! (Quando l'alimentazione LCD è accesa, significa che il controller legge correttamente la batteria, in caso contrario ricollegarla. )
  4. Collegare l'array di pannelli solari al controller dopo che l'LCD del controller è acceso.
  5. Non collegare mai il pannello solare al controller quando il display LCD non si accende (il che significa che la batteria non si collega correttamente).
  6. Fai attenzione che la potenza e la tensione in ingresso non superino il massimo.
  7. Non invertire la polarità durante il cablaggio.
  8. L'impostazione delle batterie al litio può essere parametrizzata solo tramite l'APP del telefono o il software per PC. (Accessori opzionali, non inclusi)



Scheda tecnica XTRA4415N-XDS2

Scheda tecnica MPPT serie Epever 40A XTRA

Oggetto XTRA1206N XTRA2206N XTRA1210N XTRA2210N XTRA 3210N XTRA4210N XTRA3215N XTRA  4215N XTRA3415N XTRA4415N
Elettrico
Tensione nominale del sistema 12/24 Vcc① Auto 12/24/36/48 VCC① Auto
Corrente di carica nominale 10A 20A 10A 20A 30A 40A 30A 40A 30A 40A
Corrente di scarica nominale 10A 20A 10A 20A 30A 40A 30A 40A 30A 40A
Gamma tensione batteria 8~32V 8~68V
Max. Tensione a circuito aperto FV 60V ② 100V ② 150V ②
46V ③ 92V ③ 138V ③
Intervallo di tensione MPPT (Tensione batteria +2V)~36V (Tensione batteria +2V)~72V (Tensione batteria +2V)~108V
Max. Potenza di ingresso FV (W/V) 130/12  260/24 260/12 520/24 130/12  260/24 260/12 520/24 390/12  780/24 520/12 1040/24 390/12 780/24 520/12 1040/24 390/12 780/24 1170/36 1560/48 520/12 1040/24 1560/36 2080/48
Tensione di equalizzazione ④ Sigillato: 14. 6V; Allagato: 14. 8V; Utente: 17~9V
Tensione boost ④ Gel:14. 2V; Sigillato:14. 4V; Allagato: 14. 6V; Utente: 17-9V
Tensione variabile ④ Gel /Sigillato /Inondato: 13. 8V; Utente: 17~9V
Tensione riconnessione bassa tensione ④ Gel /Sigillato /Inondato: 12. 6V; Utente: 17~9V
Tensione di disconnessione a bassa tensione ④ Gel /Sigillato /Inondato: 11. 1V; Utente: 17~9V
≤14mA(12V) ≤35mA(12V) ≤35mA(12V)   ≤16mA(36V)
Autoconsumo ≤15mA(24V) ≤22mA(24V) ≤22mA(24V)   ≤16mA(48V)
Caduta di tensione del circuito di scarica ≤0. 23V
Coef compensazione temperaturacient ⑤ -3mV/0C/2V (predefinito)
Messa a terra Messa a terra negativa comune
Interfaccia RS485 5VCC/200mA (RJ45)
Tempo retroilluminazione LCD 60S (Predefinito)
Ambientale
Temperatura ambiente di lavoro ⑥ (piena potenza nominale senza declassamento) -25℃~+50℃(LCD);-30℃~+50℃(Senza LCD)
Temp. intervallo -200C~+700C
Umidità relativa ≤ 95% , N. C
Contenitore IP33 ⑦
Grado di inquinamento PD2
Oggetto XTRA1206N XTRA2206N XTRA1210N XTRA2210N XTRA 3210N XTRA4210N XTRA3215N XTRA  4215N XTRA3415N XTRA4415N
Certificazione
Sicurezza EN/IEC62109-1
EMC(Immunità alle emissioni) EN61000-6-3/EN61000-6-1
FCC 47 CFR Parte 15, Sottoparte B
Prestazioni e funzione IEC62509
ROHS IEC62321-3-1
Articolo XTRA 1206N XTRA 2206N XTRA 3210N XTRA 4210N XTRA 3415N XTRA 4415N
XTRA 1210N XTRA 2210N XTRA 3215N XTRA 4215N
Meccanico
Dimensione(mm) 175×143×48 217×158×56. 5 230×165×63 255×185×67. 8 255×187×75. 7 255×189×83. 2
Dimensioni di montaggio (mm) 120×134 160×149 173×156 200×176 200×178 200×180
Dimensioni del foro di montaggio Φ5mm
Terminale 12AWG(4mm2) 6AWG(16mm2)
Cavo consigliato 12AWG(4mm2) 10AWG(6mm2) 8AWG(10mm2) 6AWG(16mm2) 8AWG(16mm2) 6AWG(16mm2)
Peso 0. 57kg 0. 96kg 1. 31kg 1. 70kg 2. 07kg 2. 47kg
