SRNE MPPT 60A 70A 12V 24V 36V 48 PV MAX Eingang 250VDC Solarregler PV-Regler Auto Match für Lifepo4 Lithium GEL BleisäureMC4860N15/MC4860N25/MC4870N15/MC4870N25

Einführung:

        Der Controller nutzt die branchenweit führende PowerCatcher-Technologie zur Verfolgung maximaler Leistung, um
eine maximale Energieverfolgung für das Solarpanel zu erreichen, sodass er schnell und genau den Punkt maximaler Leistung
der Solarbatterie verfolgen kann , die maximale Energie des Solarpanels abrufen und die Energie deutlich verbessern

Nutzungsgrad des Sonnensystems. Weit verbreitet in Solar-Offline-Photovoltaiksystemen zur Verwaltung von Solarmodulen

und Akku im Betrieb, der Controller ist die zentrale Steuerungskomponente der Offline-Photovoltaikanlage.

        Das Innere des Controllers verfügt über eine solide elektronische Fehlererkennungs- und Schutzfunktion, um das zu verhindern

Produktkomponentenschaden, der durch Installationsfehler und Systemfehler verursacht wurde.

        Der Controller ist mit einem LCD-Display ausgestattet, um gleichzeitig die Dateninteraktion zu unterstützen, Einstellung

und andere Vorgänge mit Mobiltelefon-APP, PC-Obercomputer und anderen Geräten.

Funktion:

1、Die PowerCatcher-Technologie zur Verfolgung der maximalen Leistung kann immer noch den maximalen Leistungspunkt der Solarbatterie im

verfolgen

komplizierte Umgebung. Im Vergleich zur herkömmlichen MPPT-Tracking-Technologie bietet sie eine höhere Reaktionsgeschwindigkeit

und höhere Tracking-Effizienz.

2、Die MPPT-Ladeeffizienz ist um etwa 15 % bis 20 % höher als die herkömmliche PWM-Ladeeffizienz.

3、Die MPPT-Tracking-Effizienz kann bis zu 99 betragen. 9 %

4、Durch den Einsatz fortschrittlicher digitaler Energietechnologie kann der Energieumwandlungswirkungsgrad der Schaltung bis zu 98 % betragen.

5、Die Produkte unterstützen Lithiumbatterien, der Ladeausgang verfügt über eine aktive Spannungsstabilisierungsfunktion. Bei open

Schaltung von Lithiumbatterien oder BMS-Überladeschutz, die Speicherbatterieseite des Controllers soll

ausgeben

stabile Zielspannungen im Laufe der Zeit, wodurch eine gute Lithium-elektrische Aktivierungsfunktion erreicht wird.

6、Stellen Sie verschiedene Batterietypen vor: Lithiumbatterien, versiegelte Batterien, kolloidale Batterien, offene Batterien und Selbstbatterien

Definition.

7、Blei-Säure-Batterien unterstützen die Temperaturkompensationsfunktion.

8、Mit der Ladeleitungsverlustkompensation kann die Spannung des Batteriepols genau gesteuert werden.

9、Mit strombegrenzendem Laden, im Falle einer zu hohen Batterieleistung (Ladestrom ist größer als der Nennstrom

).

Strom) reduziert der Regler automatisch die Ladeleistung, sodass er innerhalb der Nennladung betrieben werden kann

aktuell.

10、Mit integriertem Übertemperaturschutzmechanismus, wenn die Temperatur den eingestellten Temperaturwert überschreitet,

Die Ladeleistung soll linear mit der Temperatur abnehmen.

11、Es unterstützt die Parallelfunktion und durchbricht die Leistungsgrenze einer einzelnen Einheit. Daher Kombination mehrerer

Einheiten können eine höhere Ladeleistung erreichen.

12、Mit integriertem Bluetooth 4. Mit dem 0BLE-Modul kann eine Interaktion mit Mobiltelefon-APP-Daten erreicht werden.

13、Es unterstützt das Standard-Modbus-Protokoll und bietet Protokolltechnologieunterstützung zur Erleichterung sekundärer

Entwicklung und Anwendung durch Benutzer.

14、Programmierbarer Relaisausgang

Beschreibung von Aussehen und Schnittstelle:

①Flüssigkristallanzeige (LCD)

②Bluetooth 4. 0BLE-Modul

③Positive Schnittstelle der Batterie

④Negative Schnittstelle der Batterie

⑤Negative Schnittstelle des Solarpanels

⑥Positive Schnittstelle des Solarpanels

⑦RS485-Kommunikationsschnittstelle

⑧Taste

⑨TTL-Kommunikationsschnittstelle

⑩Schnittstelle zur Messung der Batterietemperatur

⑪Batteriespannungs-Abtastschnittstelle

⑫Relaisausgangsschnittstelle

Hinweis: Die Minuspole von Akkus und Solarbatterien sind übliche Minuspolkonstruktionen

Fernmessgerät:

Schematisches Diagramm der Systemverkabelung:

Spezifikation:

verwendet

Modell	MC4860N15	MC4870N15	MC4860N25	MC4870N25
Systemspannung	12V/24V/36V/48V
Leerlaufverlust	0. 54W
Batteriespannung	9V~64V
Maximale PV-Leerlaufspannung	150V		250V
Nennladestrom	50A		40A
Maximaler Spannungsbereich am Strompunkt	Batteriespannung +2~110V		Batteriespannung +2~180V
Nennladestrom	60A	70A	60A	70A
Einstellbarer Ladestrom	0-60A	0-70A	0-60A	0-70A
Leistung des Solarpanels (12 V)	800W	920W	800W	920W
Leistung des Solarpanels (24V)	1600W	1840W	1600W	1840W
Leistung des Solarpanels (36 V)	2400W	2760W	2400W	2760W
Leistung des Solarpanels (48 V)	3200W	3680W	3200W	3680W
Ladeumwandlungseffizienz	≤98 %
MPPT-Verfolgungseffizienz	>99 %
Temperaturkompensation Koeffizient	-3mV/℃/2V (Standard, einstellbare Bleisäure); Keine Temperaturkompensation für Lithiumbatterie.
Kommunikationsweg	TTL/isolierte RS485; Baudrate 9600, digitales Bit 3, Stoppbit 1, kein Prüfbit
Bluetooth	Integriertes Bluetooth 4. 0BLE-Modul, das eine Mobiltelefon-APP-Überwachung ermöglicht
Interner Temperaturschutz	Wenn die Innentemperatur des Controllers höher als der eingestellte Wert ist, führt er einen linearen Leistungsreduzierungsvorgang durch
Außentemperatur Abtastung der Batterie	Die Temperatur wird zur Batterietemperaturkompensation und Batterietemperaturschutz
Programmierbares Relais	DPST 10A/250VAC；10A/30VDC
Schutzfunktion	Batterieüberladeschutz, Batterieüberentladungsschutz, PV-Verpolungsschutz, Verpolungsschutz bei Nacht, Innenraum Übertemperaturschutz des Controllers und Überstromschutz beim Laden
Betriebstemperatur	-35℃~+65℃(Keine Leistungsminderung innerhalb von 40 ℃)
Höhe	≤3000m
Schutzgrad	IP32
Gewicht	3. 6kg
Produktgröße	Konventionell:266*194*119mm MC4:266*226*119mm

Paket enthalten:

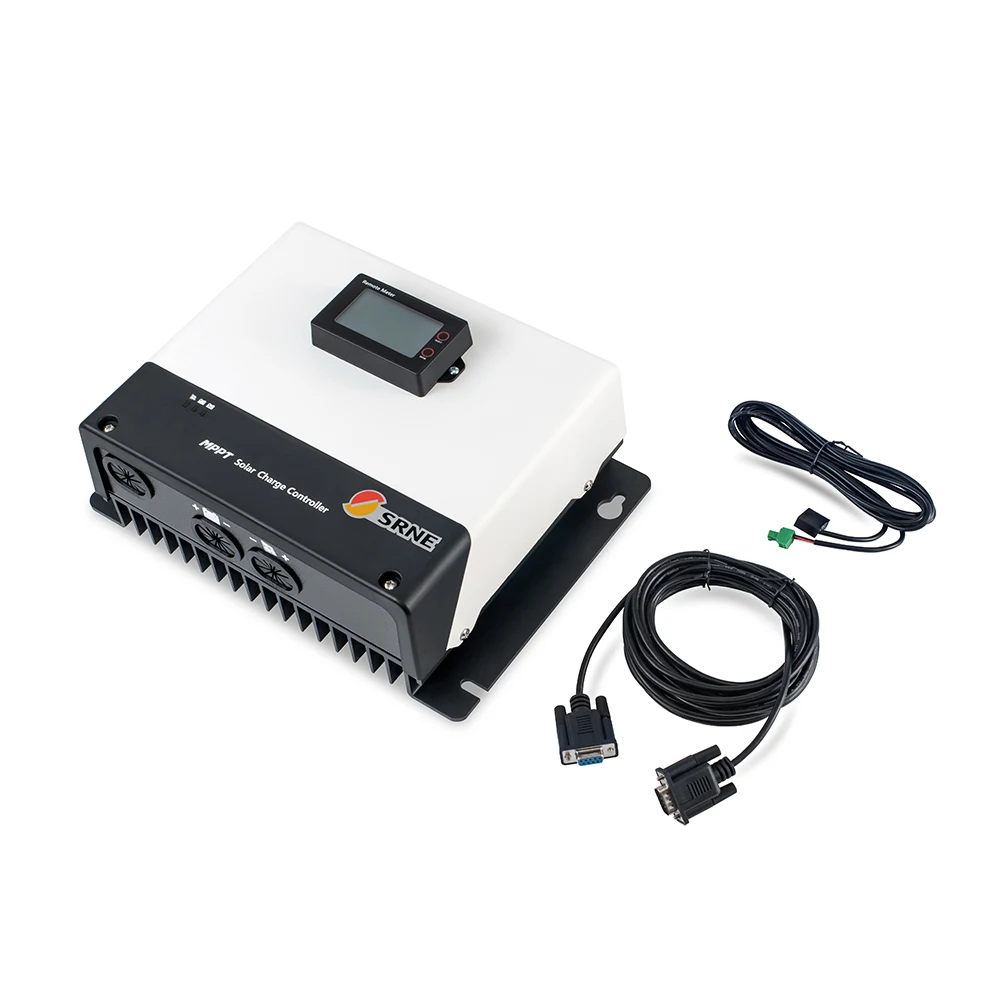

Artikelbilder:
