Triron2210N – EPever 20A MPPT Solarladeregler

Kurzinfo zum EPever 20A MPPT-Solarladeregler

Marke: EPever

Lithium-Batterie-Aktivierung: Keine Lithium-Batterie-Aktivierung

Batteriespannung: 12V, 24V

Batterietyp: Lifepo4-Batterien, Lithiumbatterien, überflutete Batterien, Gelbatterien, Blei-Säure-Batterien, AGM-Batterien, Benutzermodus

Ladestrom: 20 Ampere

Bodentyp: Netagiver Boden

Maximale Eingangsleistung des Solarpanels: 500W-1000W

Maximale Eingangsspannung des Solarpanels:100V

EPever 20A MPPT Solarladeregler Triron2210N 12V 24V Auto-Hintergrundbeleuchtung LCD-Display Solarregler mit Dual USB

20A MPPT LADECONTROLLER PRODUKTMERKMALE

• Treiber verschiedener Module automatisch identifizieren und laden
• Modularer Aufbau für einfache Kombination und Austausch.
• Erweiterter MPPT Solarladeregler Algorithmus zur Minimierung der maximalen Leistungspunktverlustrate und Verlustzeit
• Hochwertige Komponenten, perfekte Systemleistung, mit einem maximalen Umwandlungswirkungsgrad von 98 %.
• Ultraschnelle Tracking-Geschwindigkeit und hervorragende Tracking-Effizienz.
• Automatische Begrenzung der Ladeleistung und des Ladestroms, Großer MPP-Betriebsspannungsbereich.
• Vier Last-Arbeitsmodi unterstützen -----Manuelle Steuerung, Licht-EIN/AUS-Steuerung, Zeitsteuerung, Licht-NO+Zeitsteuerung.
• Kompatibel mit Blei-Säure- und Lithium-Ionen-Batterien (Lithium-Ionen-Batterien benötigen ein RS485-Kabel oder eine WIFI-Box. Wählen Sie den richtigen Batterietyp aus. )
• Reichhaltiges LCD und klare Anzeigen zur Anzeige der Betriebsdaten und des Systemstatus des MPPT-Ladereglers.
• Echtzeit-Energiestatistikfunktion, Funktion zur Reduzierung der Überhitzungsleistung.
• Stellen Sie 5V/2 bereit. 2A Gleichstrom über die Dual-USB-Ausgangsschnittstelle zum Laden elektronischer Geräte. (Nur verfügbar, wenn Ihre LOAD-Anzeige eingeschaltet ist)
• PC-Software, Android APP WLAN-Unterstützung. (Optionales Zubehör: RS485-Kabel oder WLAN-Box, nicht im Lieferumfang enthalten).

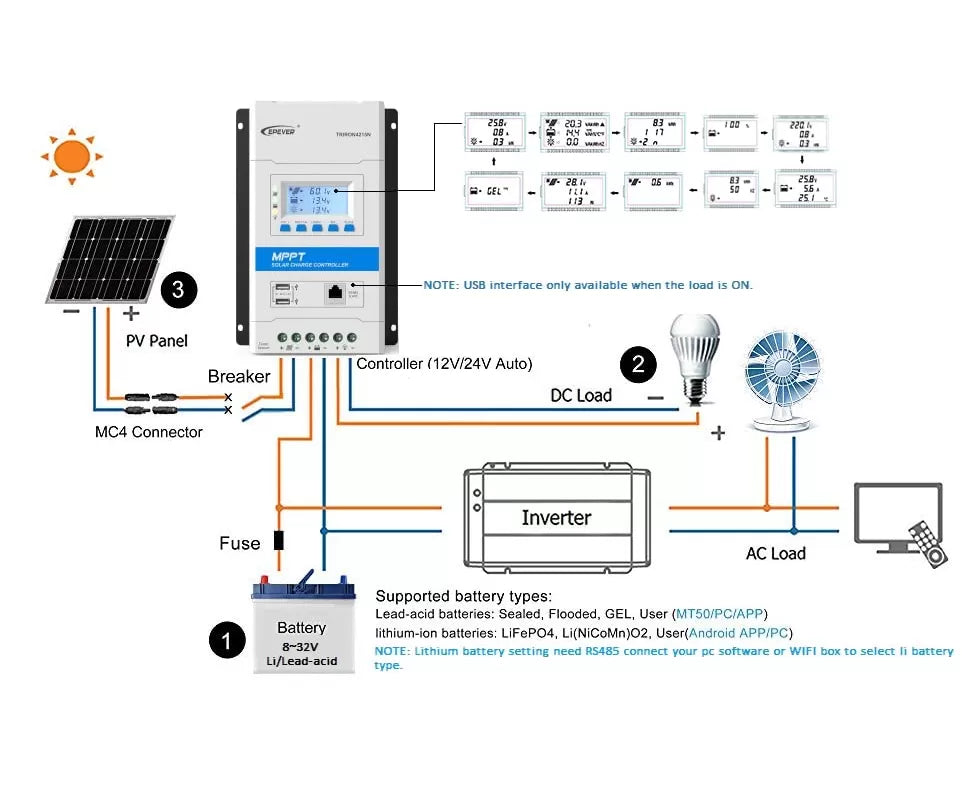

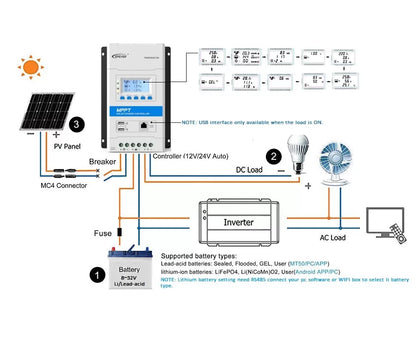

SCHALTPLAN

WIE VERKABELN SIE IHREN EPEVER 20A MPPT-LADECONTROLLER?

1. Drehen Sie die Einstellschraube des 20-Ampere-Controllers gegen den Uhrzeigersinn, bis sich die Platte nach unten bewegt.
2. Bitte ziehen Sie die Beschichtung der Kabelspitze ca. 8 bis 10 mm ab und führen Sie dann den Draht in die neue Öffnung zwischen der Platte und der „Oberseite“ ein. des Anschlusslochs.
3. Beim Drehen des Einstellers im Uhrzeigersinn bewegt sich die Platte nach oben und quetscht den Draht im Loch des Anschlusses.
4. Stellen Sie sicher, dass alle Verbindungen zum und vom 20-A-MPPT-Controller fest sind.

WICHTIGER HINWEIS ZUM MPPT-LADECONTROLLER:

1. Stellen Sie sicher, dass Ihr Akku zu mindestens 60 % geladen ist, bevor Sie ihn an den mppt-Solarladeregler anschließen.
2. Schließen Sie immer zuerst Ihren Akku an und schalten Sie ihn ein. Warten Sie, bis das LCD-Display aufleuchtet, und schalten Sie dann Ihr Solarpanel ein bzw. verkabeln Sie es.
3. Verdrahten Sie Ihr Solarpanel niemals ohne Batterieverkabelung mit dem Controller.
4. Achten Sie darauf, dass Ihre Eingangsleistung und -spannung den Maximalwert nicht überschreiten.
5. Unsere Steuerung hat ein Qualitätsversprechen! Sollten Sie aus irgendeinem Grund mit diesem Kauf nicht zufrieden sein, teilen Sie uns dies bitte mit. Wir bieten Ihnen einen Ersatz oder eine vollständige Rückerstattung ohne Kosten für Sie an!

Funktionen:

• Treiber verschiedener Module automatisch identifizieren und laden
• Unterstützt die Hot-Swapping-Funktion ohne Beschädigung für jedes Modul
• Modularer Aufbau für einfache Kombination und Austausch
• Erweiterter MPPT-Steuerungsalgorithmus zur Minimierung der Verlustrate und Verlustzeit des maximalen Leistungspunkts
• Fortschrittliche MPPT-Technologie mit einem Wirkungsgrad von nicht weniger als 99. 5 %
• Hochwertige Komponenten, perfekte Systemleistung, mit einem maximalen Umwandlungswirkungsgrad von 98 %
• Ultraschnelle Tracking-Geschwindigkeit und garantierte Tracking-Effizienz
• Automatische Begrenzung der Ladeleistung und des Ladestroms
• Großer MPP-Betriebsspannungsbereich
• Mehrere Lastarbeitsmodi
• Kompatibel mit Blei-Säure- und Lithium-Ionen-Batterien
• Batterietemperaturkompensationsfunktion
• Echtzeit-Energiestatistikfunktion
• Überhitzungsleistungsreduzierungsfunktion
• LCD und Anzeigen zur Anzeige von Betriebsdaten und Status des Systems
• Benutzerfreundliche Tasten für komfortable und komfortable Bedienung
• Design der Master- und Slave-RS485-Kommunikationsmodule, Lesen der Last- oder Wechselrichter-Betriebsdaten
• Steuern Sie den Wechselrichterschalter über die Relaisschnittstelle
• Stellen Sie 5 VDC Strom über die Dual-USB-Ausgangsschnittstelle bereit, um elektronische Geräte aufzuladen

Elektronische Schutzvorrichtungen:

• PV-Überstromschutz
• PV-Kurzschlussschutz
• PV-Verpolungsschutz
• Batterie-Verpolungsschutz
• Batterieüberspannungsschutz
• Batterie-Überentladungsschutz
• Batterieüberhitzungsschutz
• Lithiumbatterie-Tieftemperaturschutz
• Lastkurzschlussschutz
• Lastüberlastschutz
• Controller-Überhitzungsschutz
• TVS-Hochspannungstransientenschutz

EPever 20A MPPT Solarladeregler Datenblatt

Bitte bestätigen Sie die Spezifikation vor der Installation

Benutzerhandbuch (Triron_Series_User_Manual. pdf, 1.825 Kb) [Herunterladen]
