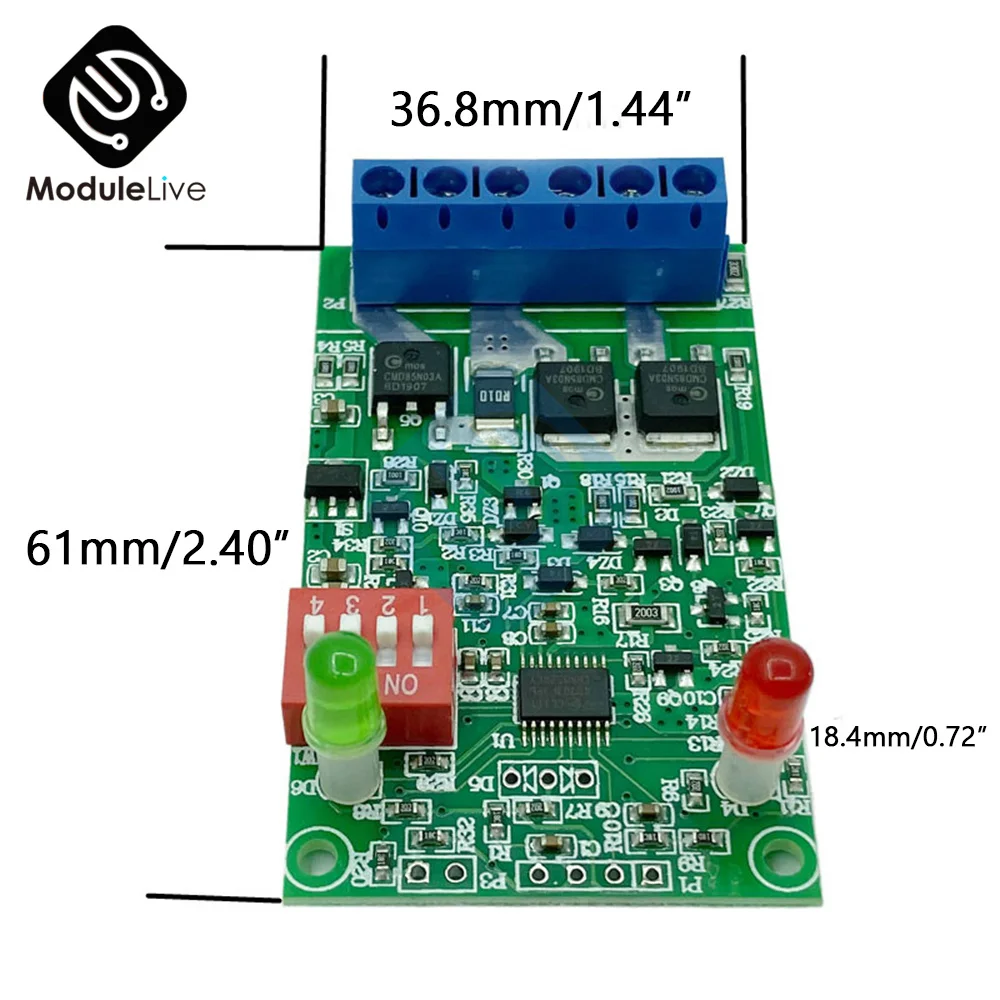

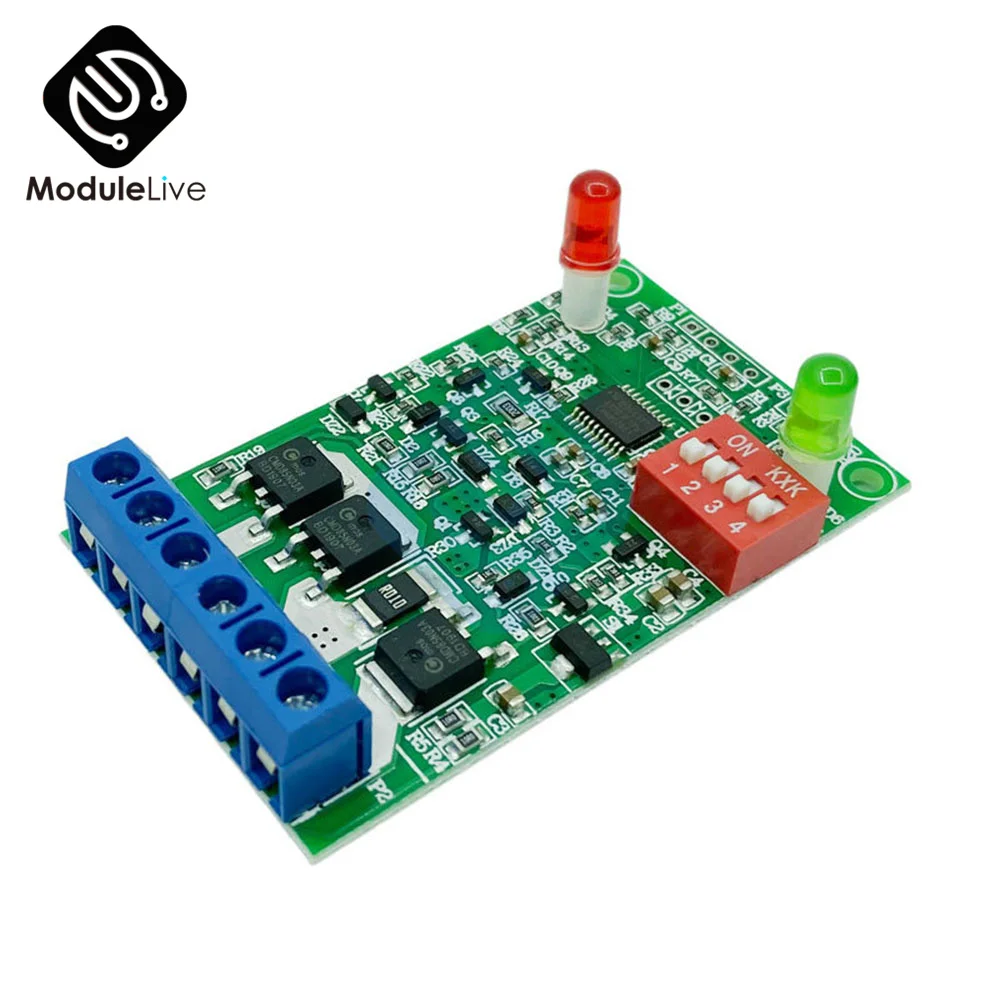

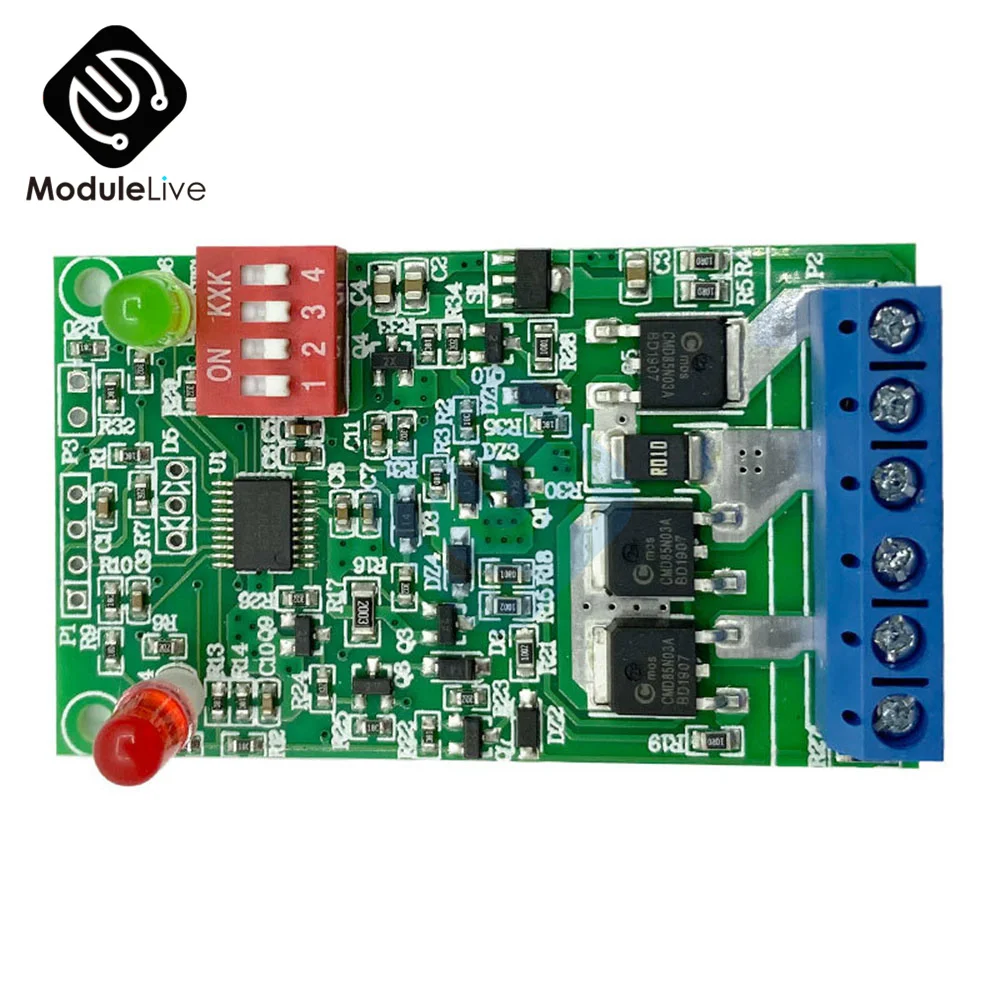

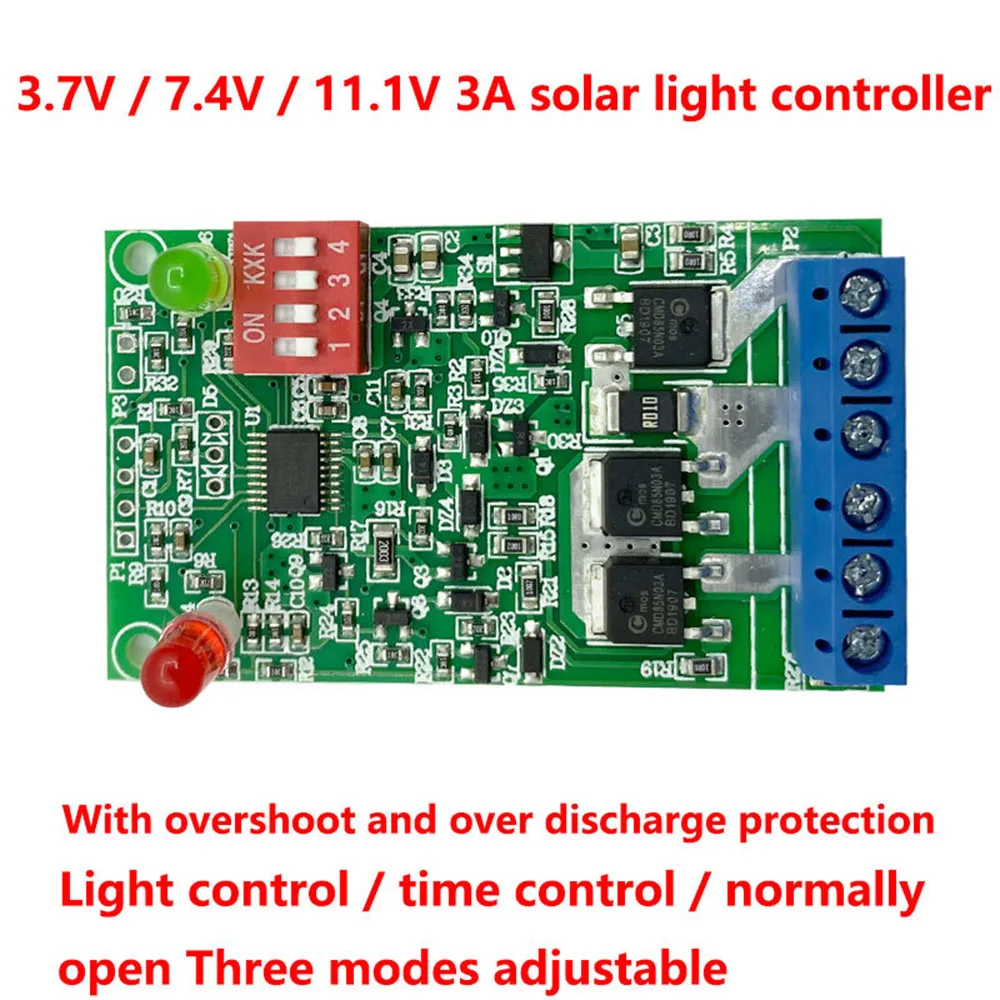

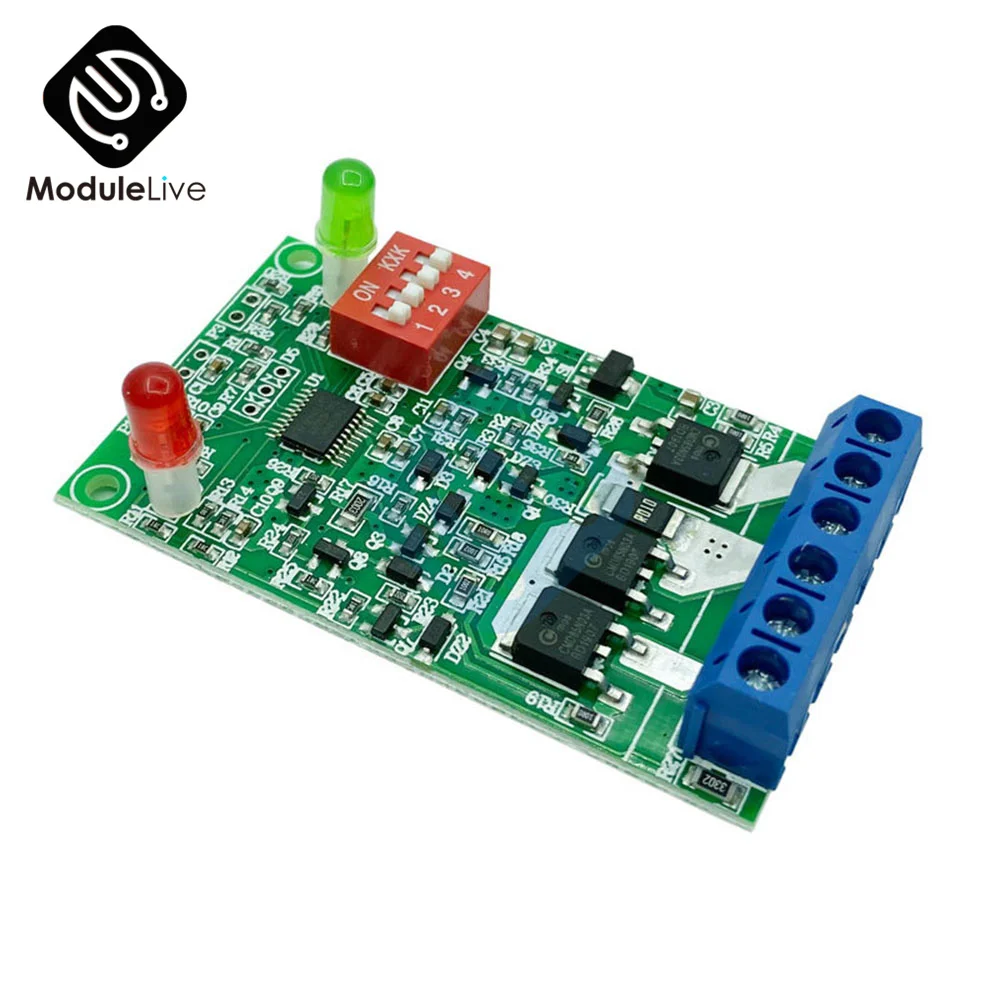

3. 7V 7. 4V 11. Placa de circuito de luz de césped solar con batería de litio de 1V Placa de control del controlador de luz solar 3A

Punto de venta del producto

1: Amplia gama de aplicaciones

2: Tamaño pequeño

3: protección contra cortocircuitos; protección de conexión inversa; protección de sobrecarga; protección contra subtensión.

4: Fácil de usar

5: Material de alta calidad

Identificación automática de voltaje; función de activación con pérdida de potencia; componentes importados

Protección contra cortocircuitos; protección de conexión inversa; protección de sobrecarga; protección contra subtensión.

3 Voltaje de carga completa de la batería de 7V 4. 2V, protección contra sobredescarga 3. 2V

7. Voltaje de carga completa de la batería de 4 V 8. 4V, protección contra sobredescarga 6. 4V

11. Voltaje de batería de 1V completamente cargada 12. 6V, protección contra sobredescarga 9. 6V

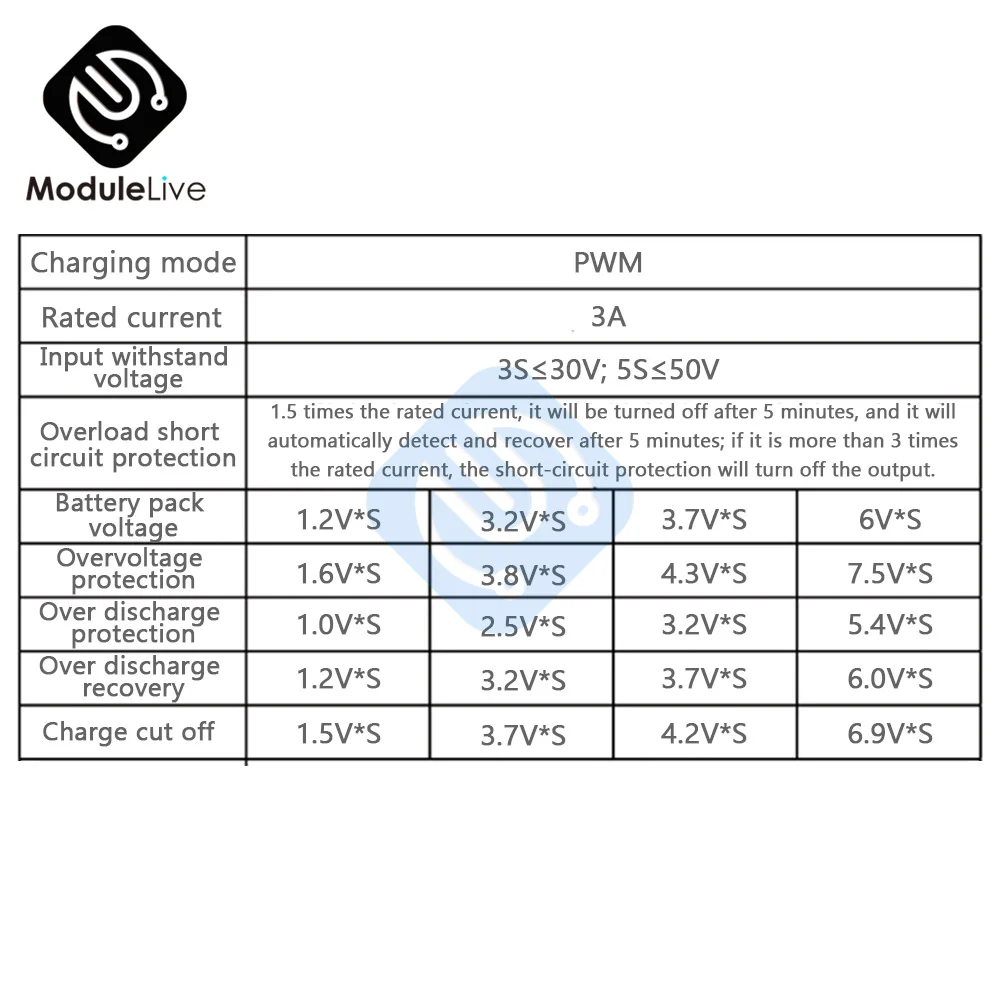

Para conocer los parámetros detallados, consulte el manual

Tensión del panel <30V

Recomendación:

Cargue el 3. Batería de 7v con una placa de batería de 5v y la potencia es inferior a 11W;

Cargue el 7. Batería de 4v con una placa de batería de 9-12v, y la potencia es inferior a 22W;

Cargue el 11. Batería de 1v con la placa de batería de 18v y la potencia es inferior a 36W.

El paquete incluye:

1*3. 7V 7. 4V 11. Placa de circuito de luz solar para césped con batería de litio de 1 V, placa de control del controlador de luz solar 3A

Argumento de venta del producto:

1. Usando materiales de alta calidad, la calidad está garantizada

2. Interruptor de control automático de carga y descarga solar fotovoltaica, adecuado para una variedad de voltajes de batería

3. Simple y portátil de usar

4. Cargue durante el día, encienda automáticamente la luz cuando esté oscuro y apague automáticamente la luz cuando esté brillante

5. El controlador de baja potencia es adecuado para luces solares de jardín, luces de césped, luces de cadena de colores, farolas pequeñas, etc.

Características:

Cargando durante el día, encendiendo automáticamente las luces por la noche y apagando automáticamente las luces al amanecer, el voltaje de salida es el voltaje de salida cuando la batería no tiene voltaje. El circuito controla la salida detectando el cambio de voltaje generado por el panel solar, sin necesidad de elementos fotosensibles; Es adecuado para una variedad de baterías.

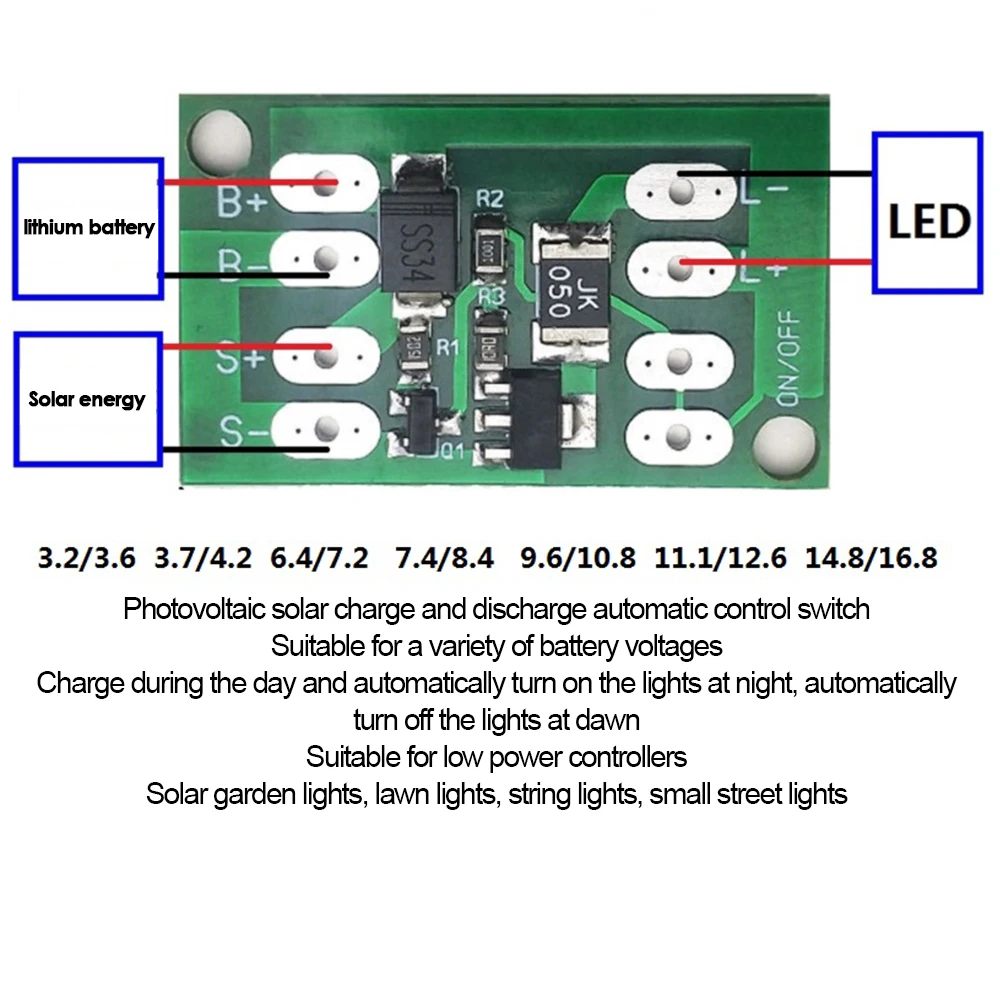

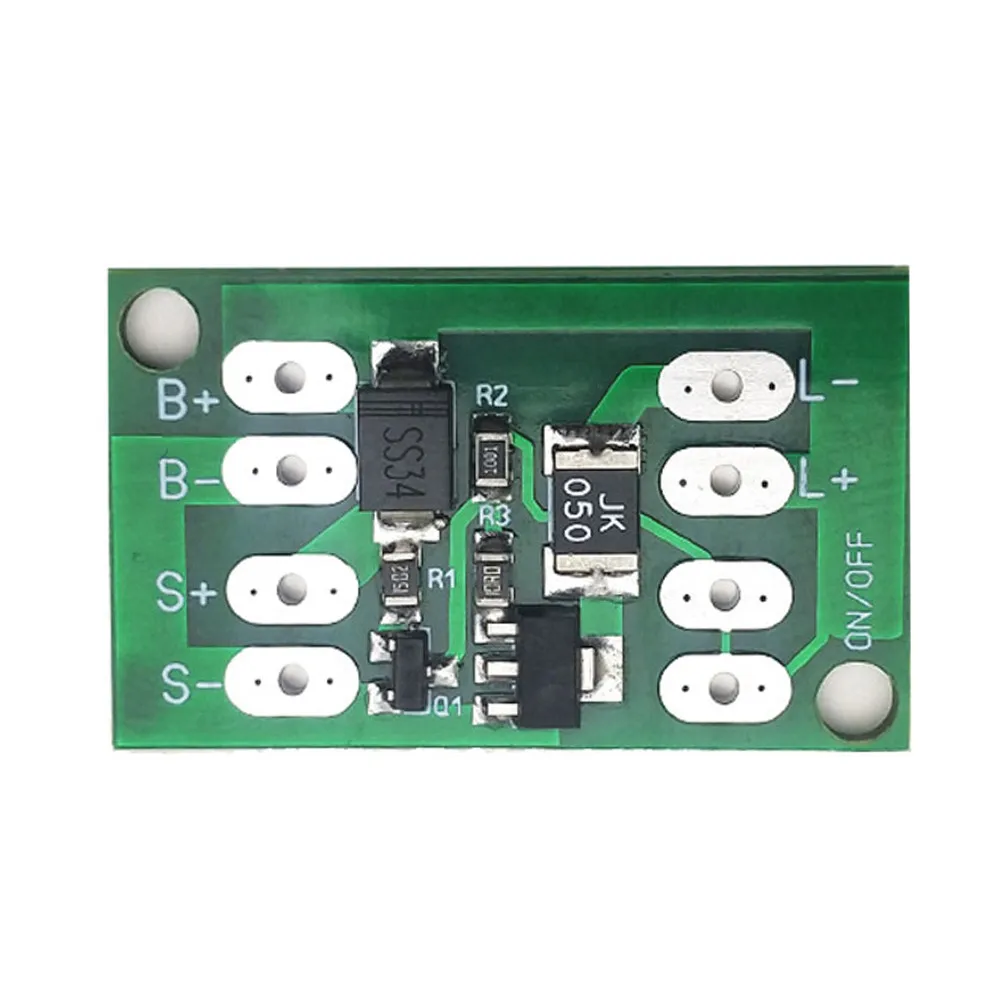

Método de cableado:

1. Batería de litio conectada B+B

2. S+ S- conectar al panel solar

3. Salida L+L-

Secuencia de cableado:

1: Conecte la batería de litio, la batería debe tener la placa de protección correspondiente

2: Conéctese al LED, la batería de litio tiene energía y el LED se ilumina

3: Conéctese al panel solar. En este momento, el panel solar está iluminado con luz, el LED está apagado y el LED está encendido sin luz.

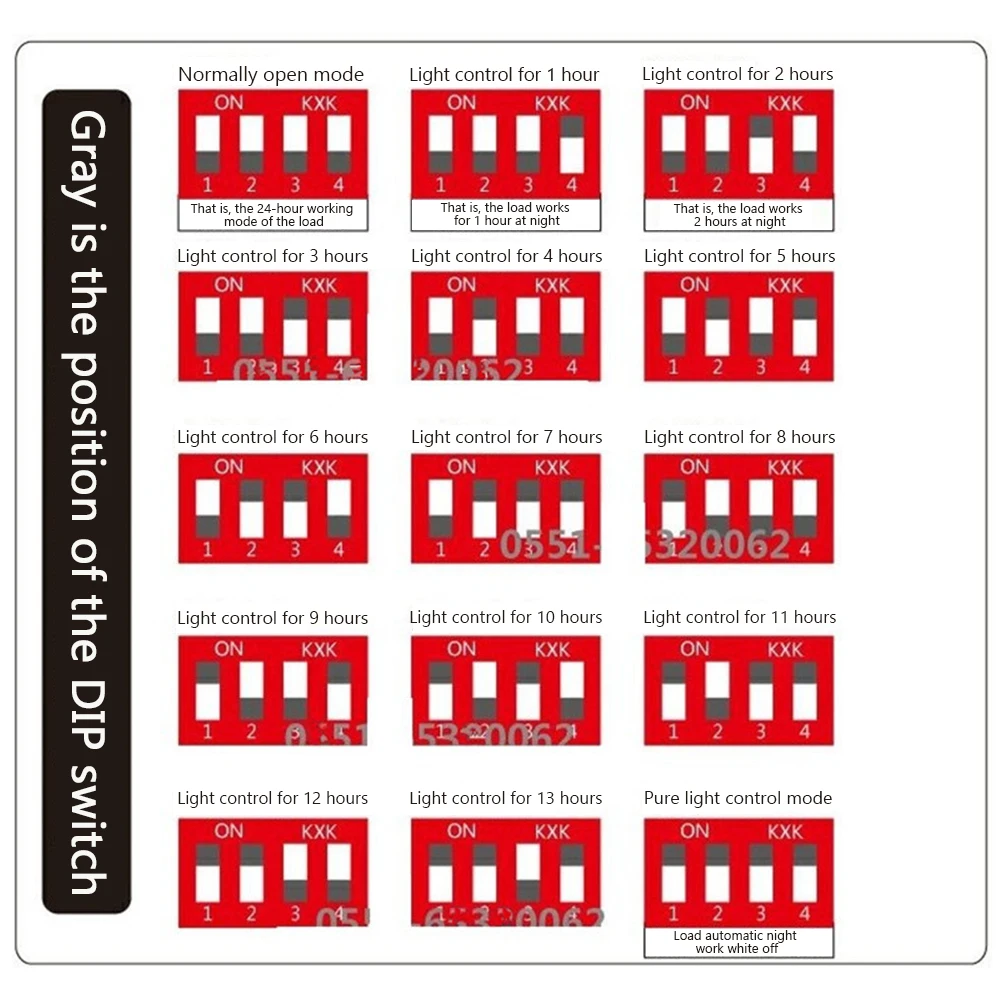

El interruptor se puede instalar si es necesario apagarlo por la noche o si el SW de la interfaz del interruptor se ha reservado para transporte y almacenamiento.

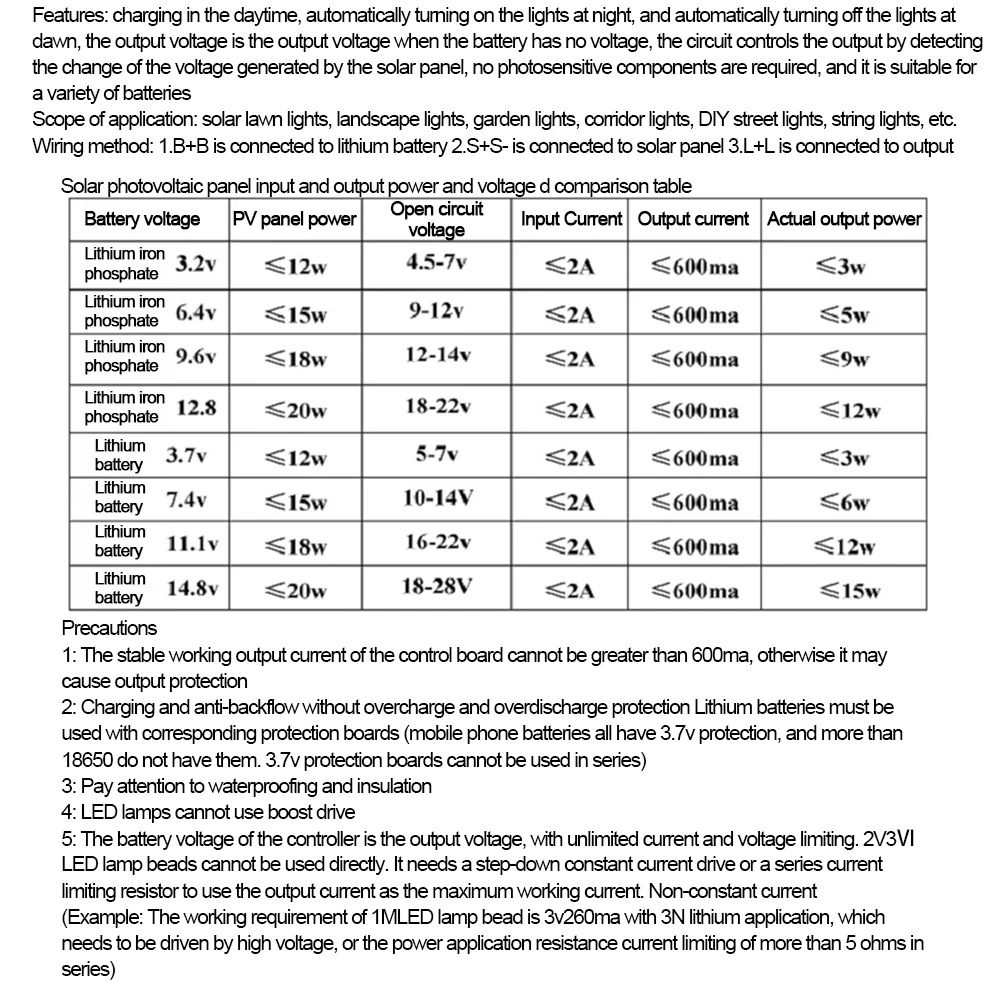

Precauciones:

1: La corriente de salida de trabajo estable de la placa de control no puede ser superior a 600ma, de lo contrario, puede causar protección de salida

2: Carga y anti-reflujo sin protección contra sobrecarga y sobredescarga Las baterías de litio deben usarse con las placas de protección correspondientes (las baterías de los teléfonos móviles tienen todas 3. Protección 7v, y más de 18650 no las tienen. 3 Las placas de protección de 7v no se pueden usar en serie)

3: Preste atención a la impermeabilización y el aislamiento

4: Las lámparas LED no pueden usar impulsor

5: El voltaje de la batería del controlador es el voltaje de salida, corriente ilimitada y limitación de voltaje, las perlas de lámpara LED de 2V3V no se pueden usar directamente, debe ser impulsada por una corriente constante reductora o una corriente en serie resistencia limitadora, y la corriente de salida es la corriente de trabajo máxima, no la corriente constante

Nota especial:

1: La potencia de salida es la potencia real, confirme el consumo de energía real de la carga antes de usarla

2: El acceso directo a 3Vled puede dañar el controlador o el LED

3: La batería debe estar equipada con una placa protectora y el voltaje de la batería debe coincidir con el voltaje de circuito abierto del panel solar

Lista de paquetes:

Placa de circuito del interruptor de control solar*1
