BestSolarPanel

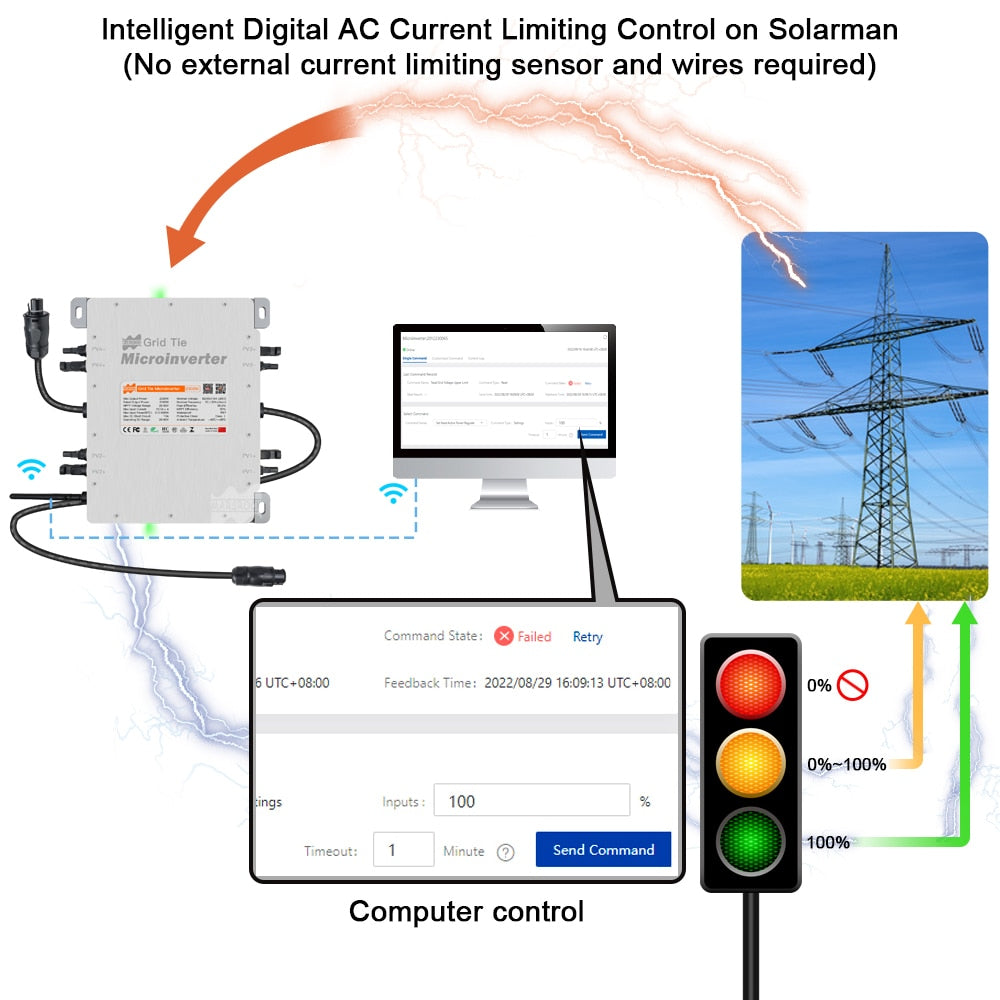

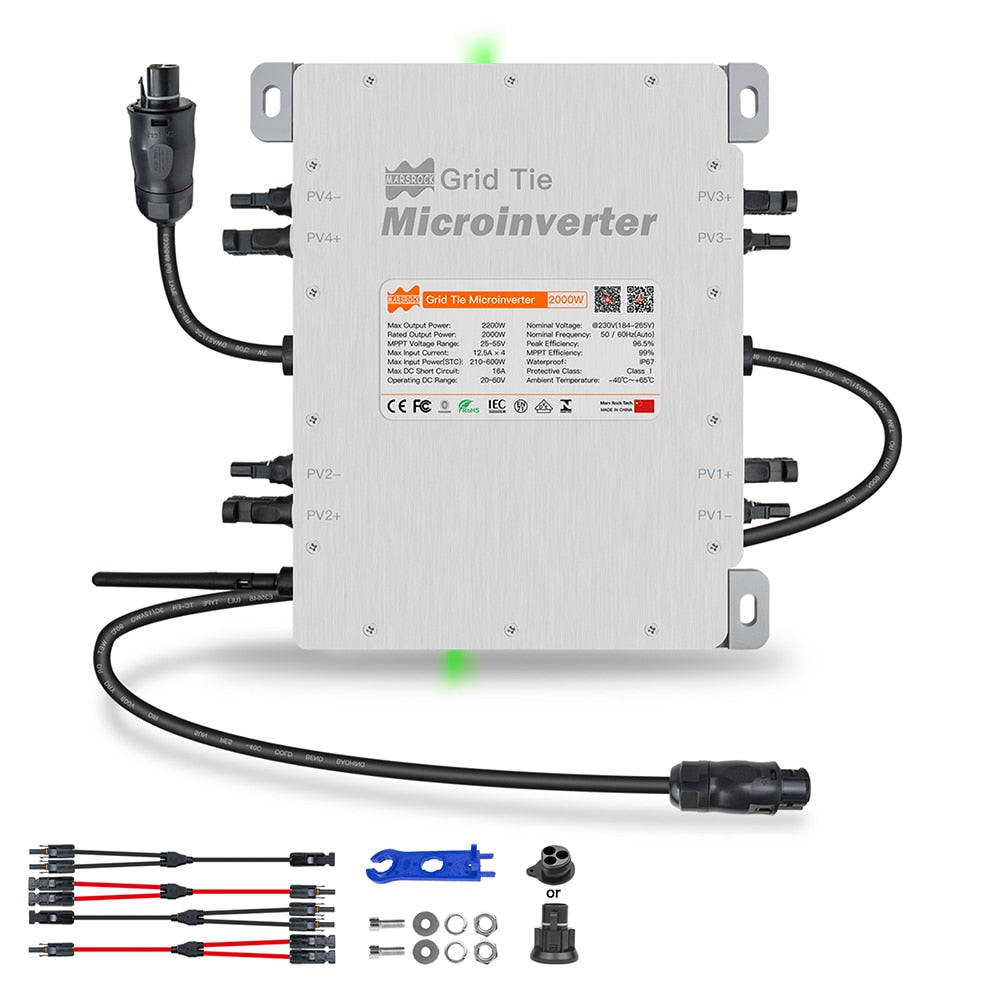

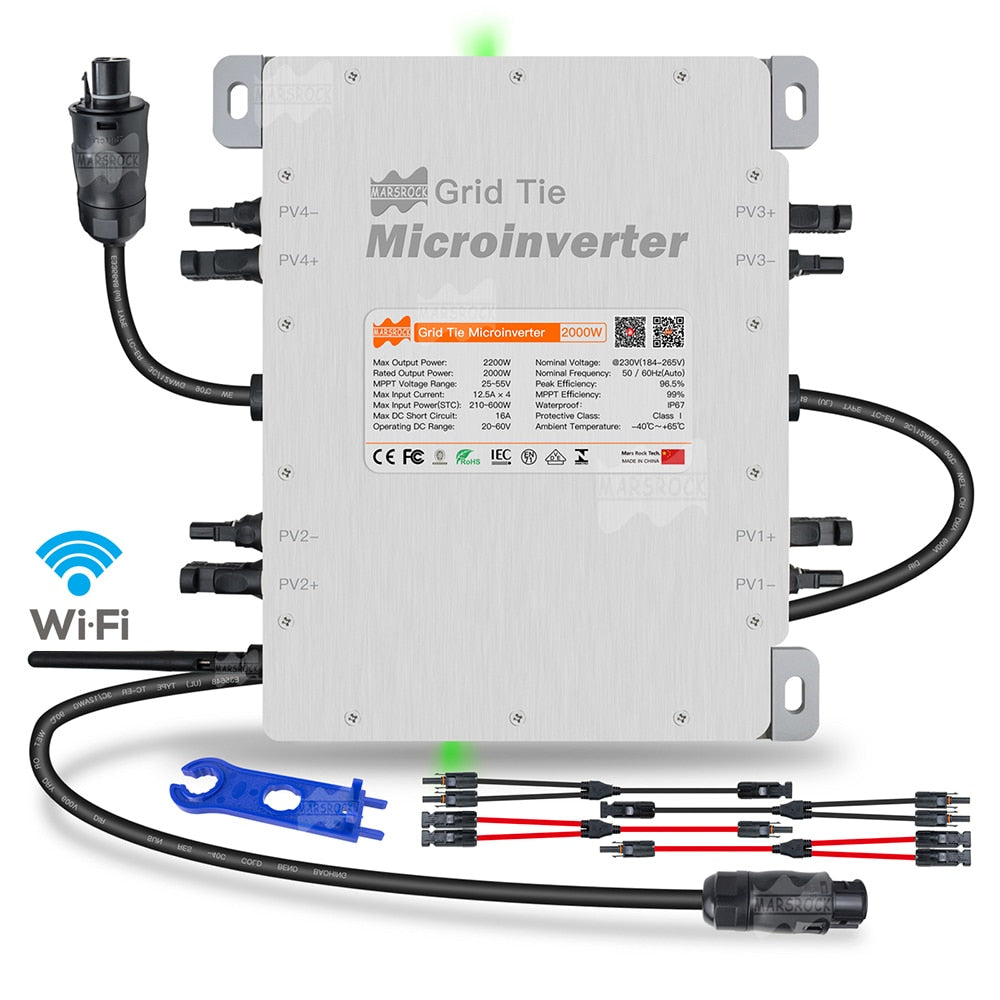

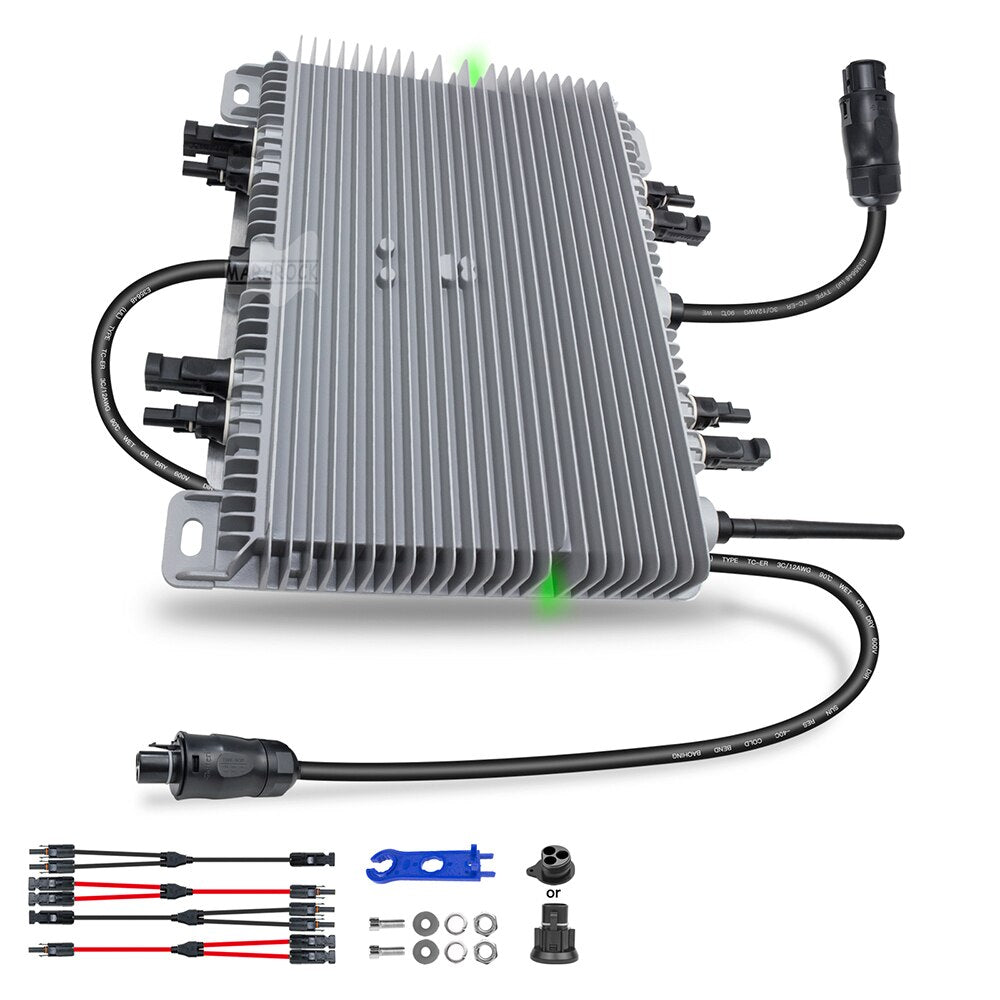

WiFi Deye 2000W INMETRO VDE IEC Solar Micro inversor con limitador 20-60V DC a 184-265VAC MPPT IP67, envío desde UE Brasil EE. UU. RU

WiFi Deye 2000W INMETRO VDE IEC Solar Micro inversor con limitador 20-60V DC a 184-265VAC MPPT IP67, envío desde UE Brasil EE. UU. RU

Precio regular $381.49 USD
Precio regular Precio de venta $381.49 USD
Venta Agotado
Envío calculado al finalizar la compra.

48 orders in last 30 days

Color
Voltaje de entrada
Voltaje de salida|Enviado desde

Envío gratis: 9-15 días para llegar.

Entrega Express: 5-8 días para llegar.

Almacén: China/EE. UU./Europa, envío de latas a todos los países, impuestos incluidos.

Envío gratis y garantía de usuario

  • Envío gratis:Se envía dentro de 3 días, llega dentro de 9-15 días
  • Pago exprés: Se envía dentro de 2 días, llega dentro de 5-8 días
  • Garantía de devolución de dinero: problemas de calidad, devolución y cambio dentro de los 30 días
  • 12 meses de garantía, servicio posventa a largo plazo
  • No es necesario registrar una cuenta, la URL de seguimiento del pedido se enviará a su correo electrónico
  • Más preguntas frecuentes:Preguntas frecuentes

ESPECIFICACIONES

es_personalizado:

Peso: 5. 3kg

MPPT estático: 99%

Tensión de arranque-parada: 20-60V

Tamaño: 40 * 44 * 12CM

Rrecuencia: 50/60Hz(45 ~65 Hz)

Recomendar PV Voc: 33-60V

Tensión nominal: @ 230V(184-265VAC)

Corriente nominal de salida: @230VAC 9. 2A

Potencia nominal de salida: 2000W

Tipo de salida: 230V / 184-265

Potencia de salida: 2112 W (máximo)

Frecuencia de salida: 50/60Hz

Corriente de salida: 9. 2A (máximo)

Origen: China continental

Temperatura de funcionamiento: - 40 ℃ a +65 ℃

Número de modelo: SUN2000G3-EU-230

Unidades máximas por rama: @230V:4PCS

Panel solar máximo: 4*600W (máximo)

Potencia máxima de salida : 2112W

Salida máxima: 96. 5 %

Corriente de entrada máxima: 12. 5A*4

MPPT: 25-55V

Es un dispositivo inteligente:

Corriente de CC : 16A*4

Certificación: CE,FCC,RoHS




Productos relacionados:


Vídeo del producto:













Descripción del producto

Nuestro micro inversor incorporado de 2000W tiene varios certificados, como INMETRO VDE IEC. Si necesita contactarnos a través de un mensaje de pedido

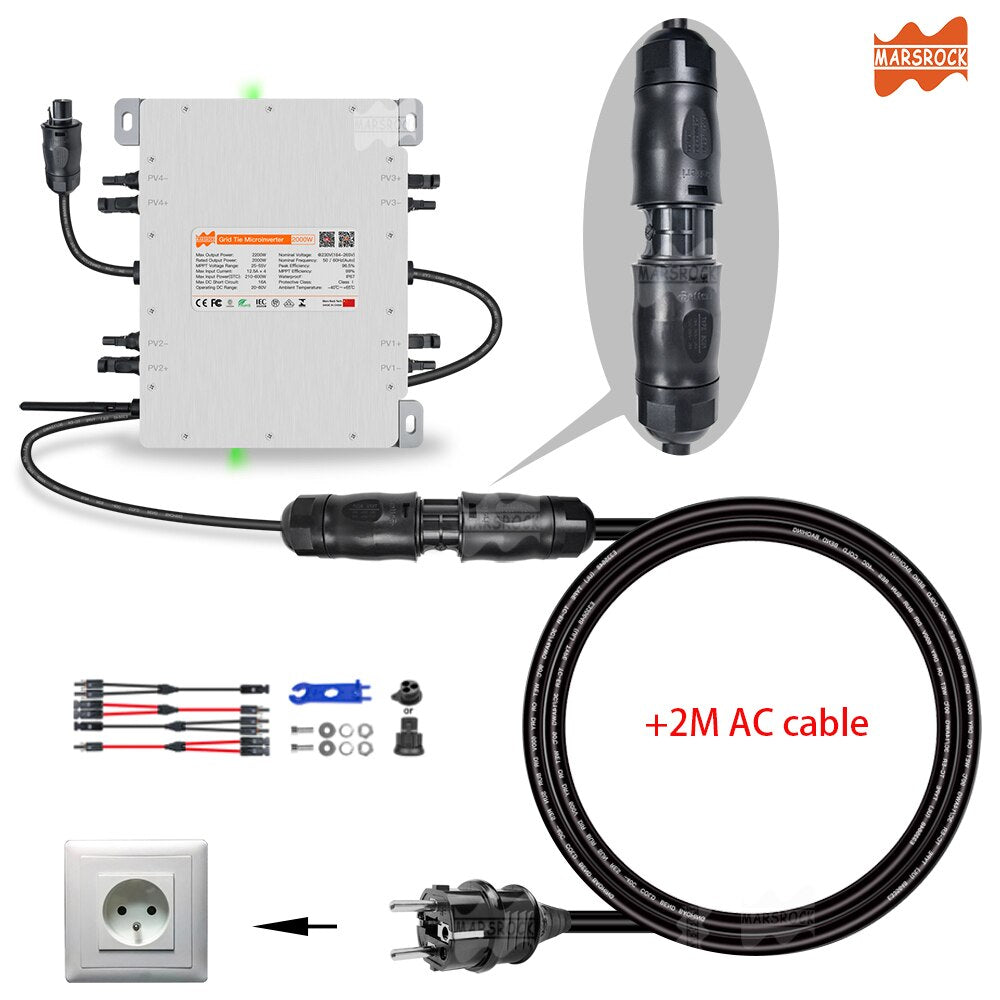

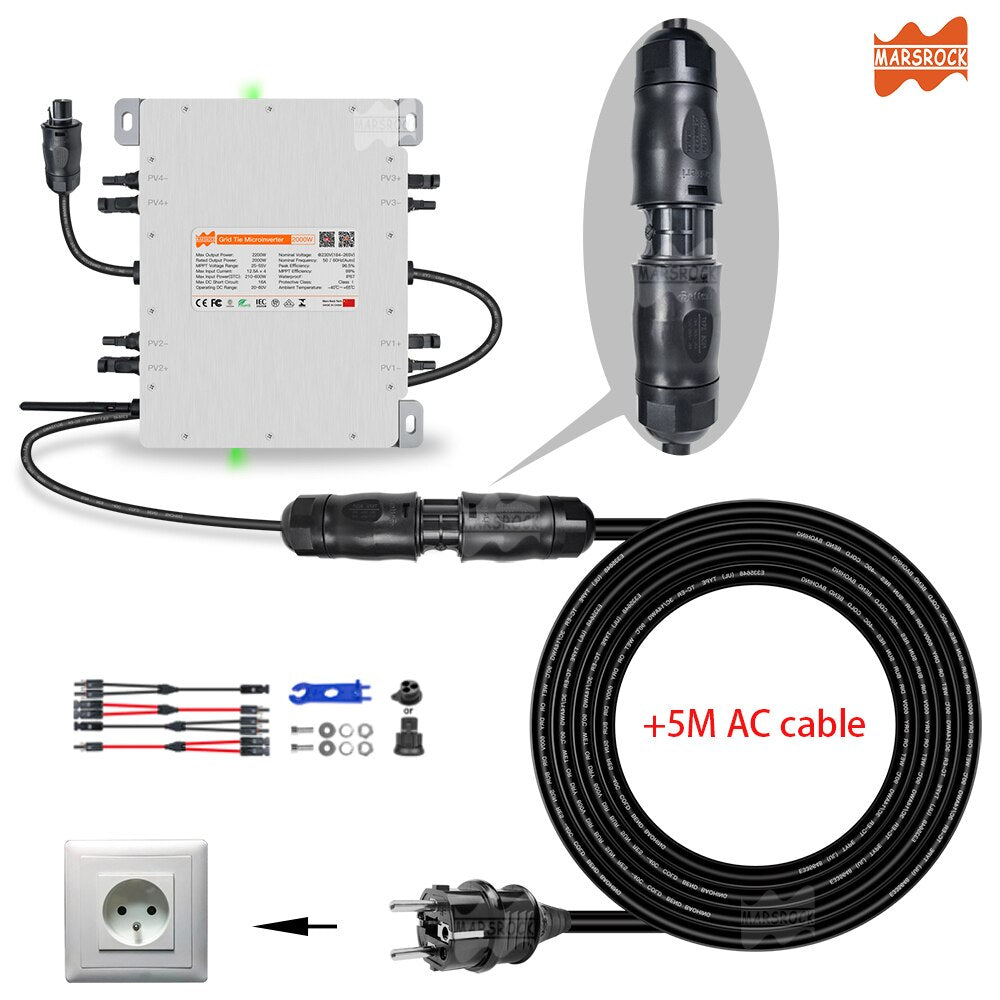

*¡Atención! Puede hacer clic en la imagen del cable a continuación para comprar esta extensión de alimentación de CA de alta calidad



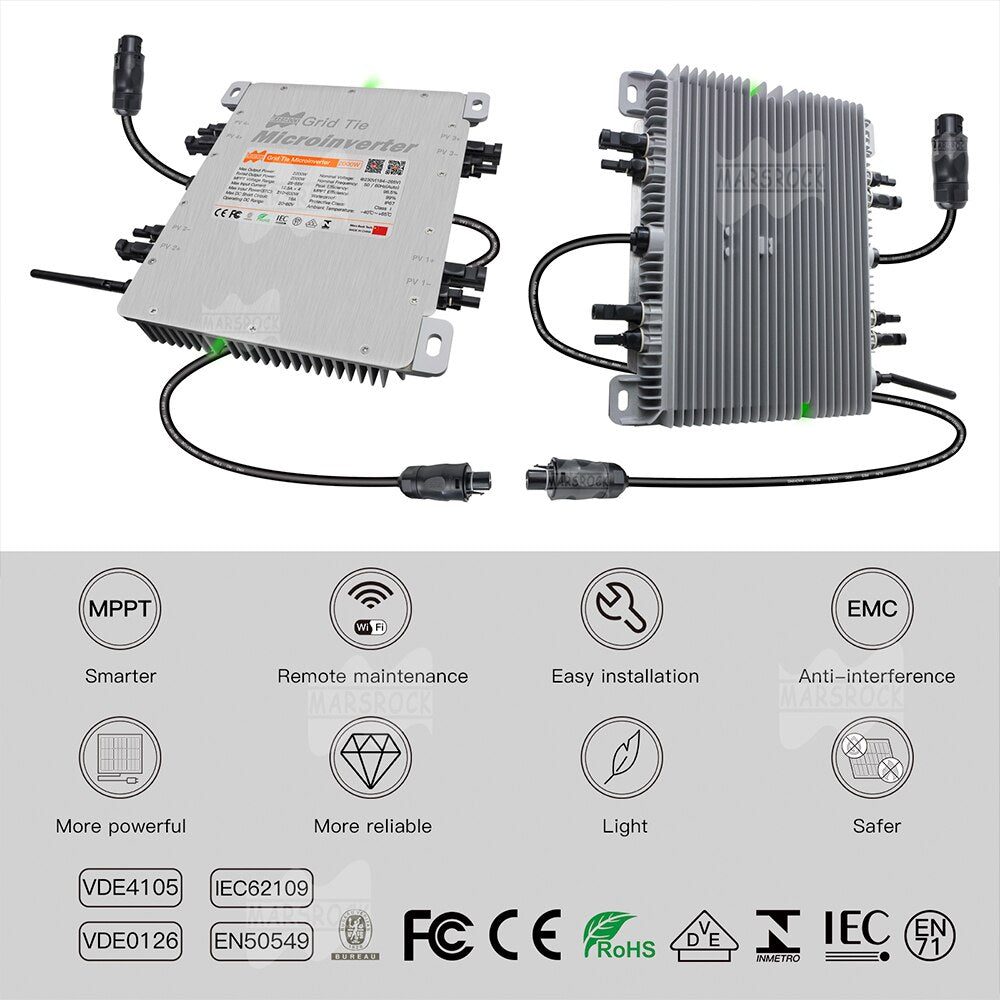

Introducción del producto.

* Función de apagado rápido

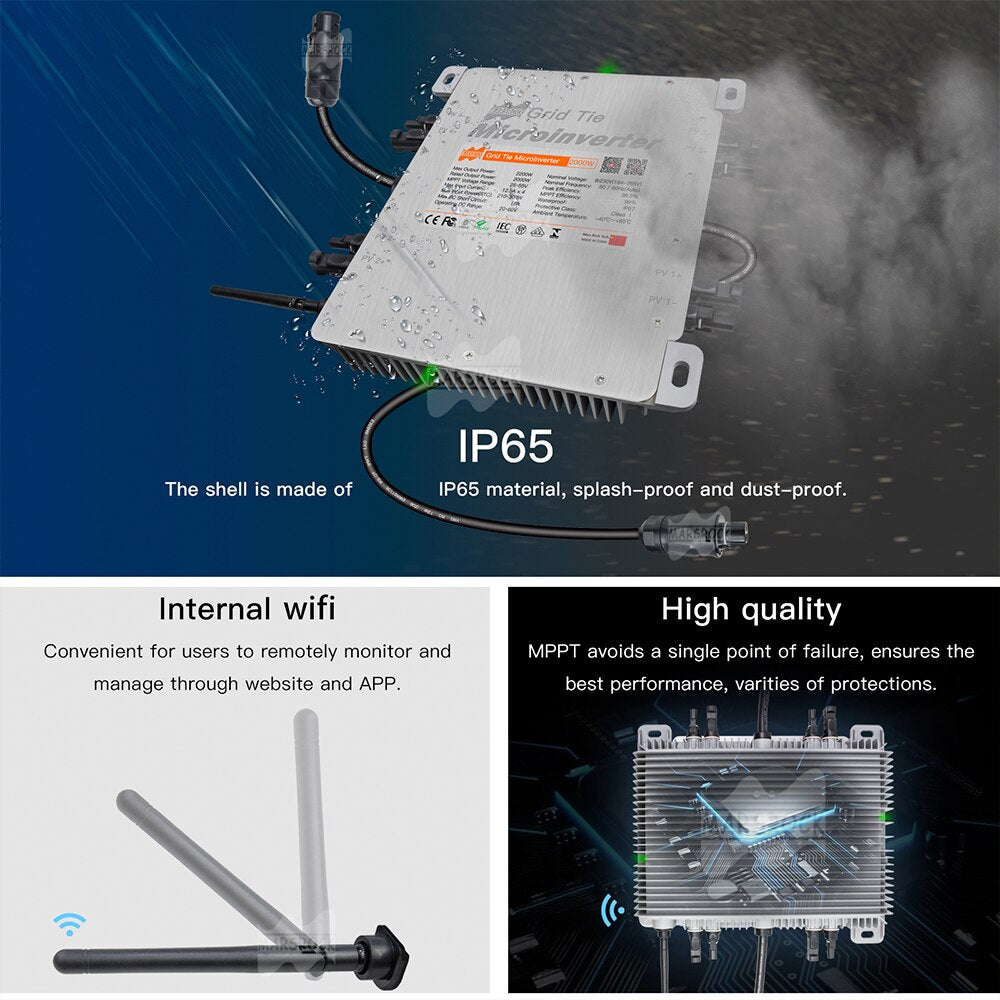

* Grado de protección IP67, 10 años de garantía
* Comunicación PLC, Zigbee o WIFI
* 4 rastreadores MPP, nivel de módulo monitorización
* Máx. Corriente de entrada de CC de 12. 5A, adaptarse al módulo fotovoltaico de 600 W

Introducción al sistema de microinversores


El microinversor se utiliza en aplicaciones conectadas a la red interactivas de servicios públicos y consta de dos elementos clave:
* Microinversor
* Enrutador

Nota:Si la señal inalámbrica en el área donde el microinversor es débil, es necesario agregar un amplificador de señal wifi en un lugar adecuado entre el enrutador y el microinversor

Este sistema integrado mejora la seguridad; maximiza la recolección de energía solar; aumenta la confiabilidad del sistema y simplifica el diseño, la instalación, el mantenimiento y la administración del sistema solar.

Los microinversores maximizan la producción de energía fotovoltaica:
Cada módulo fotovoltaico tiene controles individuales de seguimiento de potencia pico máxima (MPPT), lo que garantiza que la potencia máxima se exporta a la red pública independientemente del rendimiento de los demás módulos fotovoltaicos del conjunto. Cuando los módulos fotovoltaicos de la matriz se ven afectados por la sombra, el polvo, la orientación o cualquier situación en la que un módulo tenga un rendimiento inferior al de las otras unidades, el microinversor garantiza el máximo rendimiento de la matriz al maximizar el rendimiento de cada módulo dentro de la matriz.

Más confiable que los inversores centralizados o de cadena:
El sistema de microinversor distribuido garantiza que no exista ningún punto único de falla del sistema en todo el sistema fotovoltaico Los microinversores están diseñados para funcionar a plena potencia a temperaturas ambientales exteriores de hasta 149 ℉ (65 ℃). La carcasa del inversor está diseñada para instalación al aire libre y cumple con la clasificación de protección ambiental IP65.

Fácil de instalar:
Puede instalar módulos fotovoltaicos individuales en cualquier combinación de cantidad de módulos, orientación, diferentes tipos y potencia El cable de conexión a tierra (PE) del cable de CA está conectado al chasis dentro del microinversor, eliminando potencialmente la instalación del cable de conexión a tierra (consulte la normativa local). La recopilación de datos adopta wifi interno, se necesita un enrutador inalámbrico cerca del microinversor. Cuando complete la instalación del microinversor, configure el enrutador inalámbrico con wifi interno (consulte el manual de usuario de wifi). Los datos se cargarán automáticamente. Los usuarios pueden monitorear y administrar el microinversor a través del sitio web o la aplicación correspondiente.

Introducción al Microinversor:
Los Microinversores se conectan con la red monofásica y también pueden usar múltiples Microinversores en forma de red monofásica para lograr red trifásica.


Parámetros del producto

Modelo

2000W

Datos de entrada

Panel solar máximo

4*600 W (máx.)

Tensión de arranque-parada

20-60V

Recomendar PV Voc

33-60V

MPPT

25-55V

Corriente máxima de entrada

12. 5A*4

Corriente de CC

16A*4

Datos de salida

Potencia nominal de salida

2000W

Potencia máxima de salida

2112W

Corriente nominal de salida

@230VAC 9. 2A

Tensión nominal

@230V(184-265VAC)

Unidades máximas por rama

@230V:4PCS

Frecuencia

50/60Hz(45~65Hz)

Eficiencia de salida

MPPT estático

99. 00%

Eficiencia ponderada de CEC

95 %

Salida máxima

96. 5%

Autoconsumo

50 mW

THD

<3%

Exterior

Temperatura ambiente

-40 ℃ a +80 ℃

Temperatura de funcionamiento

-40 ℃ a +65 ℃

Dimensiones (largo x ancho x alto)

267×300×42. 5 mm (sin soporte de montaje ni cable)

Peso neto (KG)

5. 3

Clasificación de impermeabilidad

IP67

Refrigeración

Refrigeración automática

Función


Compatibilidad

Compatible con módulos fotovoltaicos de 60~72 celdas

Comunicación

Línea eléctrica/WIFI/Zigbee

Sistema de monitoreo

Gratis de por vida

Compatibilidad electromagnética

EN50081. parte1EN50082. parte1

Perturbación de la red

EN61000-3-2 Seguridad EN62109

Detección de red

DIN VDE 1026 UL1741

Certificado

UL1741、VDE0126、VDE4105、IEC62109、CE、INMETRO

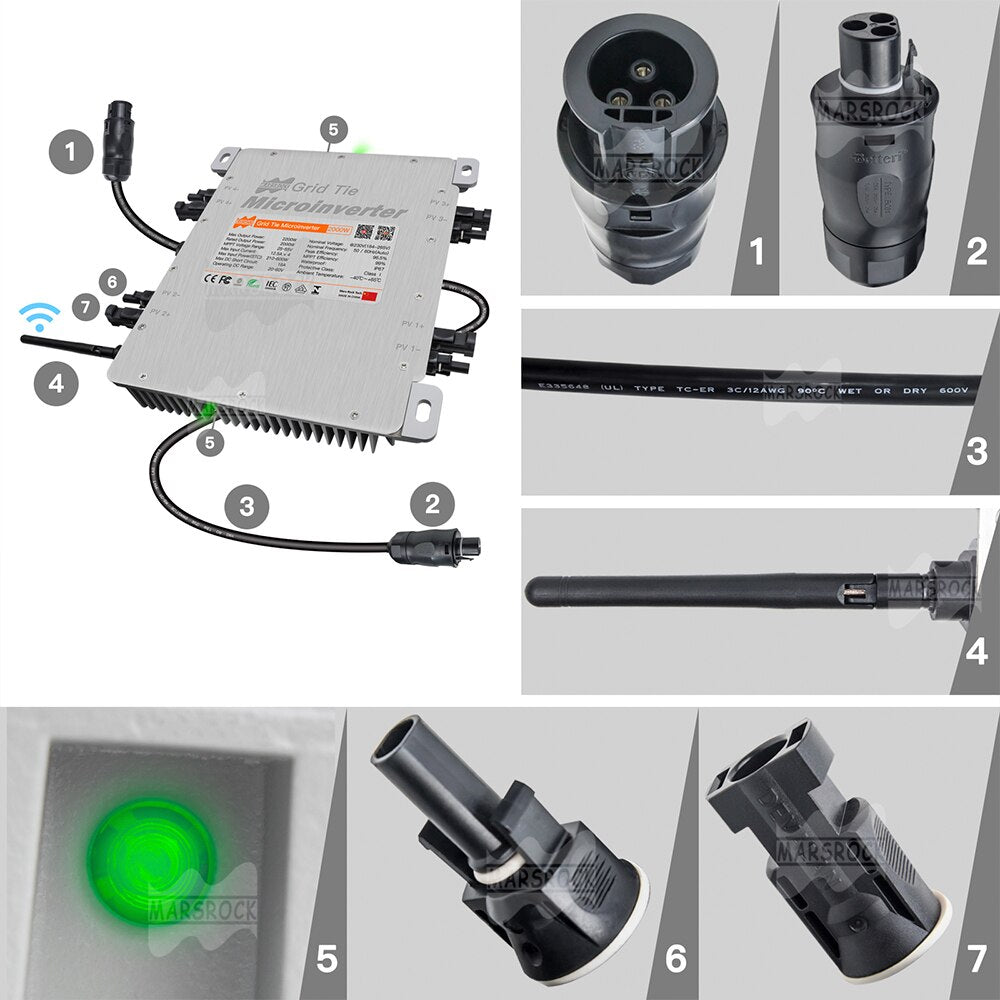

Imágenes detalladas



Instrucciones de instalación


Procedimientos de instalación
Instalación del sistema de microinversor:

Un sistema fotovoltaico que utiliza microinversores es fácil de instalar. Cada microinversor se monta fácilmente en la estantería fotovoltaica, directamente debajo de los módulos fotovoltaicos. Los cables de CC de bajo voltaje se conectan desde el módulo fotovoltaico directamente al microinversor, lo que elimina el riesgo de alto voltaje de CC. La instalación DEBE cumplir con las normas locales y las normas técnicas. ¡Declaración especial! No se debe usar un dispositivo GFCI de CA para proteger el circuito dedicado
al microinversor aunque sea un circuito externo. Ninguno de los pequeños dispositivos GFCI (5~30mA) está diseñado para retroalimentación y se dañará si se retroalimenta. De manera similar, los AFCI de CA no han sido evaluados para la retroalimentación y pueden dañarse si se retroalimentan con la salida de un inversor fotovoltaico.

ADVERTENCIA:Realice todas las instalaciones eléctricas de acuerdo con los códigos eléctricos locales.
ADVERTENCIA:Tenga en cuenta que solo profesionales calificados deben instalar y/o reemplazar microinversores.
ADVERTENCIA:Antes de instalar o utilizar un Microinversor, lea todas las instrucciones y advertencias en los documentos técnicos y en el propio sistema Microinversor, así como en la matriz fotovoltaica.
ADVERTENCIA:Tenga en cuenta que la instalación de este equipo incluye el riesgo de descarga eléctrica.
ADVERTENCIA:No toque ninguna parte activa del sistema, incluido el conjunto fotovoltaico, cuando el sistema se haya conectado a la red eléctrica.
NOTA:Recomendamos encarecidamente instalar dispositivos de protección contra sobretensiones en la caja del medidor dedicada.

Paso 1: instale la caja de conexiones del circuito derivado de CA

a. Instale una caja de conexiones adecuada en una ubicación adecuada en el sistema de estanterías FV
(normalmente al final de una rama de módulos).
b. Conecte el extremo abierto del cable de CA en la caja de empalmes usando un prensaestopas apropiado o un accesorio de alivio de tensión.
c. Conecte los conductores de la CA (230/400Vac): L - rojo; N - negro; PE - verde amarillo.
d. Conecte la caja de conexiones del circuito derivado de CA al punto de interconexión de la red pública.

ADVERTENCIA: El código de color del cableado puede ser diferente según la normativa local, verifique todos los cables de la instalación antes de conectarlos al cable de CA para asegurarse de que coincidan. Un cableado incorrecto puede dañar irremediablemente los mroinerters, por lo que la garantía no cubre este problema.

Paso 2: fije los microinversores a la estantería o al marco del módulo fotovoltaico
a. Marque la ubicación del microinversor en el bastidor, con respecto a la caja de conexiones del módulo fotovoltaico o cualquier otra obstrucción.
b. Monte un microinversor en cada una de estas ubicaciones utilizando el hardware recomendado por su proveedor de estanterías de módulos.

ADVERTENCIA: Antes de instalar cualquiera de los microinversores, verifique que el voltaje de la red pública en el punto de conexión común coincida con la clasificación de voltaje en la etiqueta del microinversor.
ADVERTENCIA: No coloque los inversores (incluidos los conectores de CC y CA) donde estén expuestos al sol, la lluvia o la nieve, incluso si hay espacio entre los módulos. Deje un mínimo de 3/4 (1. 5cm ) entre el techo y la parte inferior del Microinversor para permitir el flujo de aire adecuado.

Paso 3: conecte los microinversores en paralelo
a. Consulte la página 5 de datos técnicos del microinversor para conocer el número máximo permitido de microinversores en cada circuito derivado de CA.
b. Enchufe el conector de CA macho del microinversor en el conector hembra para conectarlo. Interfaz del conector de CA de la siguiente manera.
ADVERTENCIA: NO exceda la cantidad máxima de microinversores en un circuito derivado de CA, como se muestra en la página 5 de este manual.


Paso 4: Instale una tapa protectora del cable de CA en el extremo del cable de CA


Paso 5: conecte el microinversor a los módulos fotovoltaicos


Nota:Al enchufar los cables de CC, si ya hay CA disponible, el microinversor debe parpadear inmediatamente con una luz roja y comenzará a funcionar dentro del tiempo establecido. (predeterminado 60 segundos). Si la CA no está disponible, la luz roja parpadeará 3 veces rápidamente y repetirá después de un segundo hasta que se conecte la CA.

Instrucciones de funcionamiento del sistema de microinversor
Para operar el sistema fotovoltaico de microinversor:
1. Encienda el disyuntor de CA en cada circuito derivado de CA del microinversor.
2. Encienda el disyuntor de CA de la red pública principal. Su sistema comenzará a producir energía después de un tiempo de espera de un minuto.
3. Las unidades deben comenzar a parpadear en rojo un minuto después de encender el disyuntor de CA. Luego led azul parpadeando. Esto significa que están produciendo energía normalmente, el parpadeo más rápido del LED azul significa que se genera más energía.
4. Configure el módulo wifi interno según su manual de usuario.
5. Los microinversores comenzarán a enviar datos de rendimiento a través del módulo wifi a la red cada 5 minutos. Permite a los clientes monitorear los datos de rendimiento de cada microinversor a través del sitio web y la aplicación.
NOTA: Cuando se aplica alimentación de CA pero el microinversor no se inicia, aproximadamente 0. Un medidor de potencia puede medir una corriente de 1 A y una potencia de 25 VA (W) para cada microinversor. Esta potencia es potencia reactiva, no se consume de la red eléctrica.

Diagrama de cableado de muestra monofásico; MAX 22000G3 por Sucursal.
Ejemplo de cableado Diapram trifásico; MAX 22000G3 por Sucursal.
