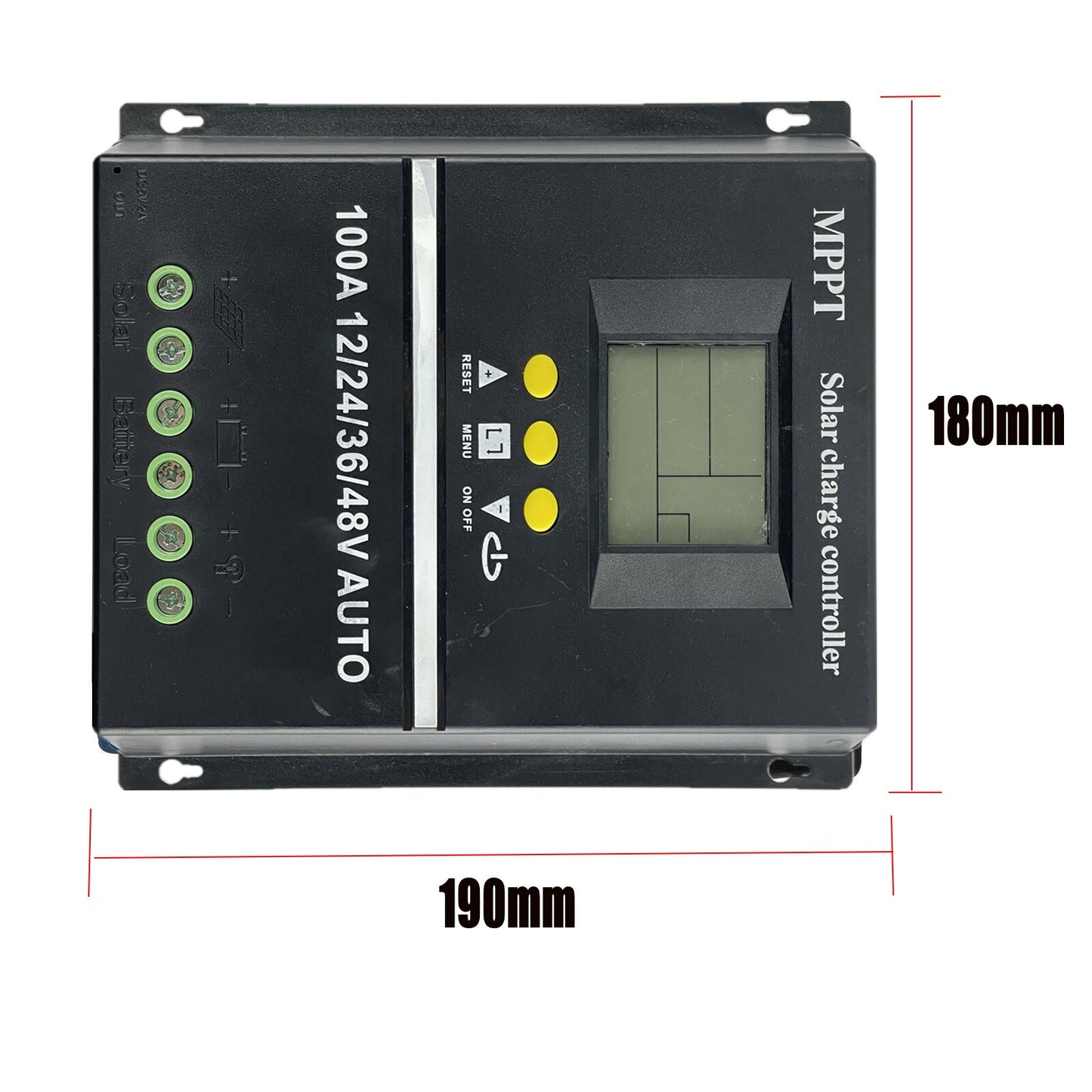

2022 Nouveau contrôleur de charge de panneau solaire MPPT/ PWM 60A/80A/100A 12V 24V 36V 48V AUTO avec écran LCD Double USB Modes de contrôle de charge multiples Nouveau courant de charge maximal technique Mppt

Le contrôleur est 12/24/36/48V auto, mais la tension des panneaux photovoltaïques utilisés pour charger différentes batteries est différente. Pour les batteries 12V, utilisez des panneaux photovoltaïques d'environ 18V, pour les batteries 24v, utilisez des panneaux photovoltaïques d'environ 30-37V et pour les batteries 48V, utilisez 60. Pour les panneaux photovoltaïques d'environ -72V, le câblage du contrôleur est d'abord connecté à la batterie, puis au panneau photovoltaïque. Débranchez le fil au contraire, sinon cela endommagera facilement le contrôleur ! ! !

Description de la protection de charge :

1. Lors de l'utilisation d'une batterie de 12 V, la tension de charge de la batterie est supérieure à 14,8 V et elle est convertie en une tension de charge flottante de 13,8 V.

2. Lors de l'utilisation d'une batterie de 24 V, la tension de charge de la batterie est supérieure à 29,6 V et passe à une tension de charge flottante de 27,6 V.

3. Lors de l'utilisation d'une batterie de 36 V, la tension de charge de la batterie est supérieure à 44,4 V et passe à une tension de charge flottante de 41,4 V.

4. Lors de l'utilisation d'une batterie de 48 V, la tension de charge de la batterie est supérieure à 59,2 V et passe à une tension de charge flottante de 55,2 V.

Instructions de réglage de l'horloge :

Lorsque la batterie est connectée, appuyez sur "▲" "▼" pour régler le tableau de l'horloge, appuyez brièvement sur "■" pour enregistrer.

Instructions de réglage de la tension de charge :

Après avoir connecté la batterie, après avoir réglé l'horloge et enregistré, appuyez longuement sur "▲" pendant 3 à 5 secondes, l'écran affiche L ** V comme tension de charge flottante, qui peut être ajustée en appuyant sur "▼ " ; appuyez à nouveau brièvement sur "▲" H ** V pour augmenter la tension de charge, qui peut être ajustée en appuyant sur "▼" ; appuyez à nouveau brièvement sur "▲". F**V est la tension de coupure basse tension de la charge CC, qui peut être ajustée en appuyant sur "▼" ; après le réglage, appuyez longuement sur "▲" pendant 3 à 5 secondes pour enregistrer et quitter.

Remarque :

1. Veuillez d'abord connecter la batterie au contrôleur, puis le panneau photovoltaïque pour vous assurer que la tension de la batterie est supérieure à (la batterie 12 V est supérieure à 10 V ; la batterie 24 V est supérieure à 20 V ; la batterie 36 V est supérieure supérieure à 30 V ; la batterie 48 V est supérieure à 40 V), sinon cela entraînera une erreur d'identification de la tension.

2. Il s'agit de contrôleurs solaires MPPT + PWM compatibles de haute qualité, pas 100% Ture MPPT
