SPECIFICATIONS

est_personnalisé : Oui

Sortie USB : 5V/3A

Tension nominale : Commutateur automatique 12 V/24V

Origine : Chine continentale

Numéro de modèle : 12/24V 10A/20A/30A

Courant maximal : 10A/20A/30A en option

Certification : CE

Nom de marque : Snaterm

Application : Contrôleur de chargeur, contrôleur de système solaire, contrôleur de tension, poste de travail solaire

Ce contrôleur est un contrôleur de charge et de décharge solaire intelligent et polyvalent. Un écran LCD fixe avec une interface très conviviale est utilisé dans ce produit ; divers paramètres de contrôle peuvent être définis de manière flexible, répondent pleinement à vos diverses exigences d'application.

Il s'agit d'un NOUVEAU contrôleur solaire, il peut répondre pleinement aux exigences de votre système photovoltaïque domestique (y compris le système d'éclairage domestique). Il peut recongize 12V et 24V plomb-acide, batterie gel automatiquement

modèle 10A 20A 30A 40A 50A 60A en option :

10A :

si votre batterie est de 12 V, l'entrée maximale du panneau solaire est de 25 V  120 W

si votre batterie est de 24 V, l'entrée maximale du panneau solaire est de 50 V  240W

20A :

Si votre batterie est de 12 V, l'entrée maximale du panneau solaire est de 25 V   240 W

si votre batterie est de 24 V, l'entrée maximale du panneau solaire est de 50 V   480W

30A

si votre batterie est de 12 V, l'entrée maximale du panneau solaire est de 25 V   360 W

si votre batterie est de 24 V, l'entrée maximale du panneau solaire est de 50 V   720W

40A :

si votre batterie est de 12 V, l'entrée maximale du panneau solaire est de 25 V 520 W

si votre batterie est de 24 V, l'entrée maximale du panneau solaire est de 50 V 1040W

50A :

Si votre batterie est de 12 V, l'entrée maximale du panneau solaire est de 25 V   650 W

si votre batterie est de 24 V, l'entrée maximale du panneau solaire est de 50 V   1300W

60A

si votre batterie est de 12 V, l'entrée maximale du panneau solaire est de 25 V   780 W

si votre batterie est de 24 V, l'entrée maximale du panneau solaire est de 50 V    1 560 W

CARACTÉRISTIQUES DU PRODUIT

1. Microcontrôleur industriel intégré.

2. Grand écran LCD, tous les paramètres réglables.

3. Gestion de charge PWM entièrement en 4 étapes.

4. Protection intégrée contre les courts-circuits, protection contre les circuits ouverts, protection inverse, protection contre les surcharges.

5. Protection contre les courants inverses double mosfet, faible production de chaleur.

CONNEXION DU SYSTÈME

1. Connectez la batterie au régulateur de charge - plus et moins.

2 Connectez le module photovoltaïque au régulateur - plus et moins.

3 Connectez le consommateur au régulateur de charge - plus et moins.

L'ordre inverse s'applique lors de la désinstallation !

Un ordre de séquence incorrect peut endommager le contrôleur !

SPÉCIFICATION :

MODÈLE	10A	20A	30A	40A	50A	60A
Tension de la batterie	12V 24V Auto
Courant de charge	10A	20A	30A	40A	50A	60A
Courant de décharge	10A	10A	10A	20A	30A	30A
Entrée solaire max	48V(pour batterie 24V) 24V(pour batterie 12V)
Égalisation	14. 4V (scellé) 14. 2V (gel) 14. 6V(inondation)
Frais flottants	13. 7 V (par défaut, réglable)
Arrêt de décharge	10. 7 V (par défaut, réglable)
Reconnexion de décharge	12. 6 V (par défaut, réglable)
Reconnexion de charge	13V
Tension lumière ouverte	Panneau solaire 8 V (délai d'éclairage)
Tension de la lumière proche	Panneau solaire 8 V (délai d'extinction)
Sortie USB	5V/3A
Auto-consommation	<10mA
Température de fonctionnement	-35°C~+60°C
Taille	133. 5*70*35mm			188*90*47mm

*toutes les tensions de couleur rouge X2, tout en utilisant le système 24V.

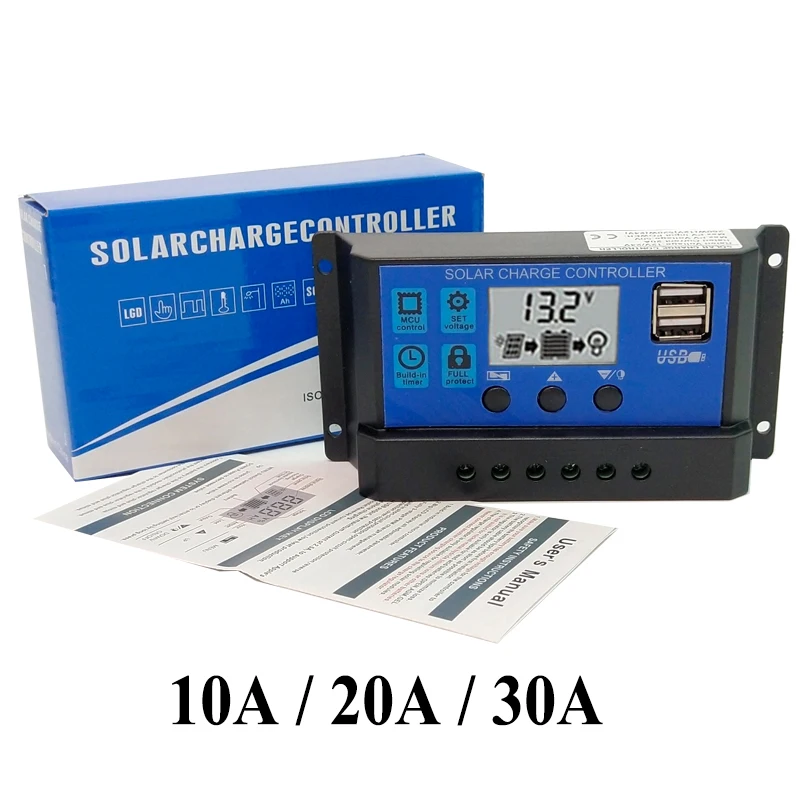

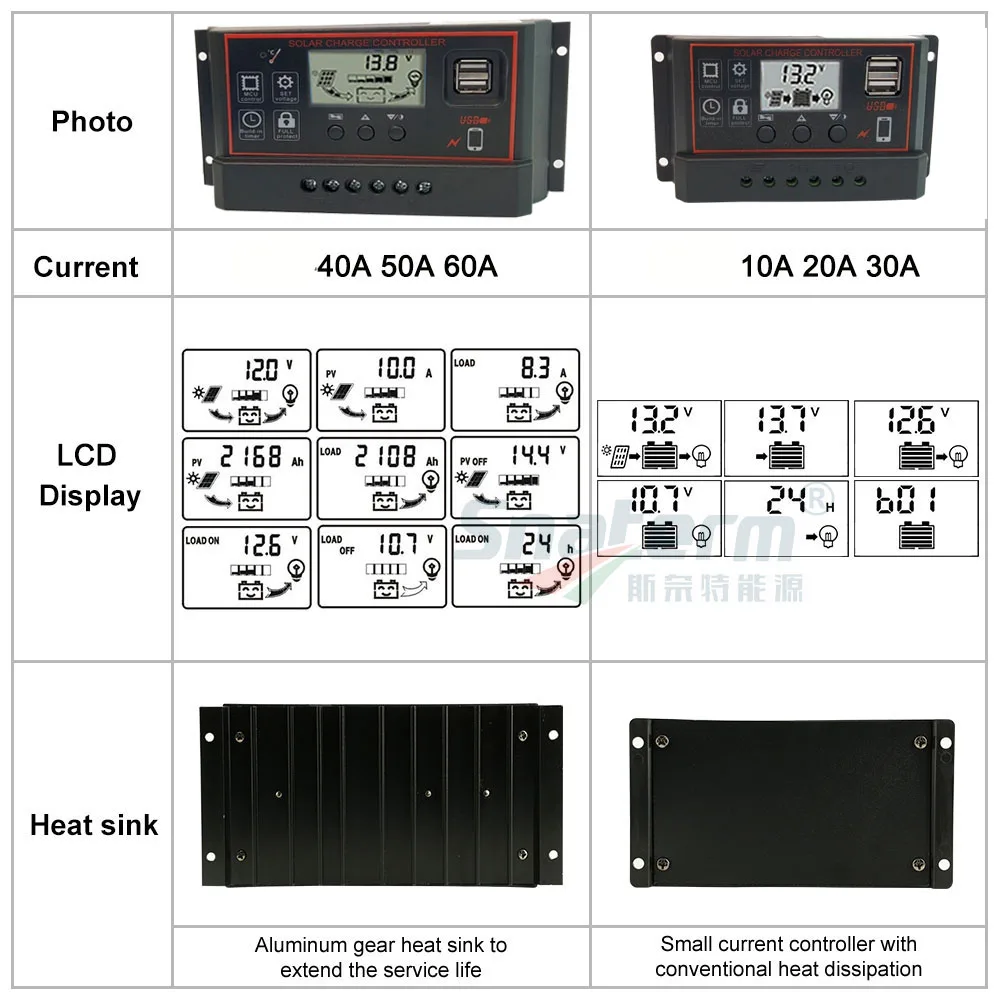

10A 20A 30A

SPÉCIFICATION :

MODÈLE	10A	20A	30A	40A	50A	60A
Tension de la batterie	12V 24V Auto
Courant de charge	10A	20A	30A	40A	50A	60A
Courant de décharge	10A	10A	10A	20A	30A	30A
Entrée solaire max	48V(pour batterie 24V) 24V(pour batterie 12V)
Égalisation	14. 4V (scellé) 14. 2V (gel) 14. 6V(inondation)
Frais flottants	13. 7 V (par défaut, réglable)
Arrêt de décharge	10. 7 V (par défaut, réglable)
Reconnexion de décharge	12. 6 V (par défaut, réglable)
Reconnexion de charge	13V
Tension lumière ouverte	Panneau solaire 8 V (délai d'éclairage)
Tension de la lumière proche	Panneau solaire 8 V (délai d'extinction)
Sortie USB	5V/3A
Auto-consommation	<10mA
Température de fonctionnement	-35°C~+60°C
Taille	133. 5*70*35mm			188*90*47mm

*toutes les tensions de couleur rouge X2, tout en utilisant le système 24V.

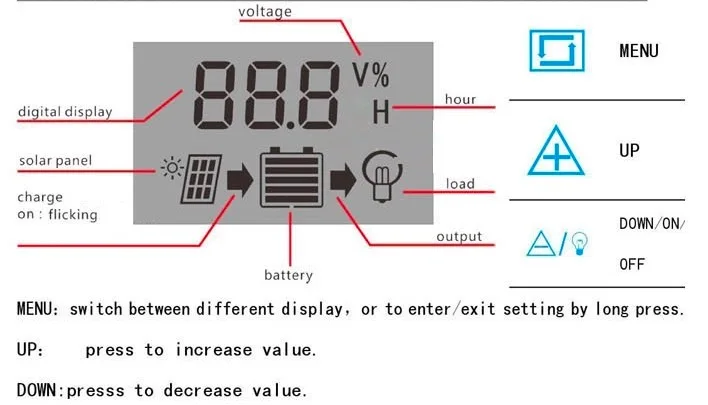

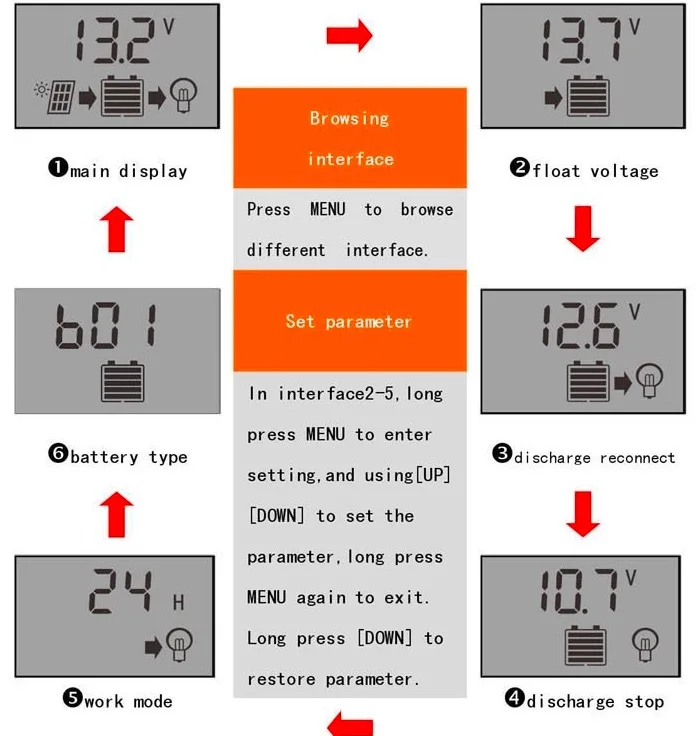

Écran LCD 10a/20a/30a :

1. appuyez sur le bouton [Bas] pour activer/désactiver le chargement manuel sur l'écran principal.

2. le mode de travail fonctionne comme ci-dessous :

[24H]      charger la sortie 24 heures

[0H]       Du crépuscule à l'aube
