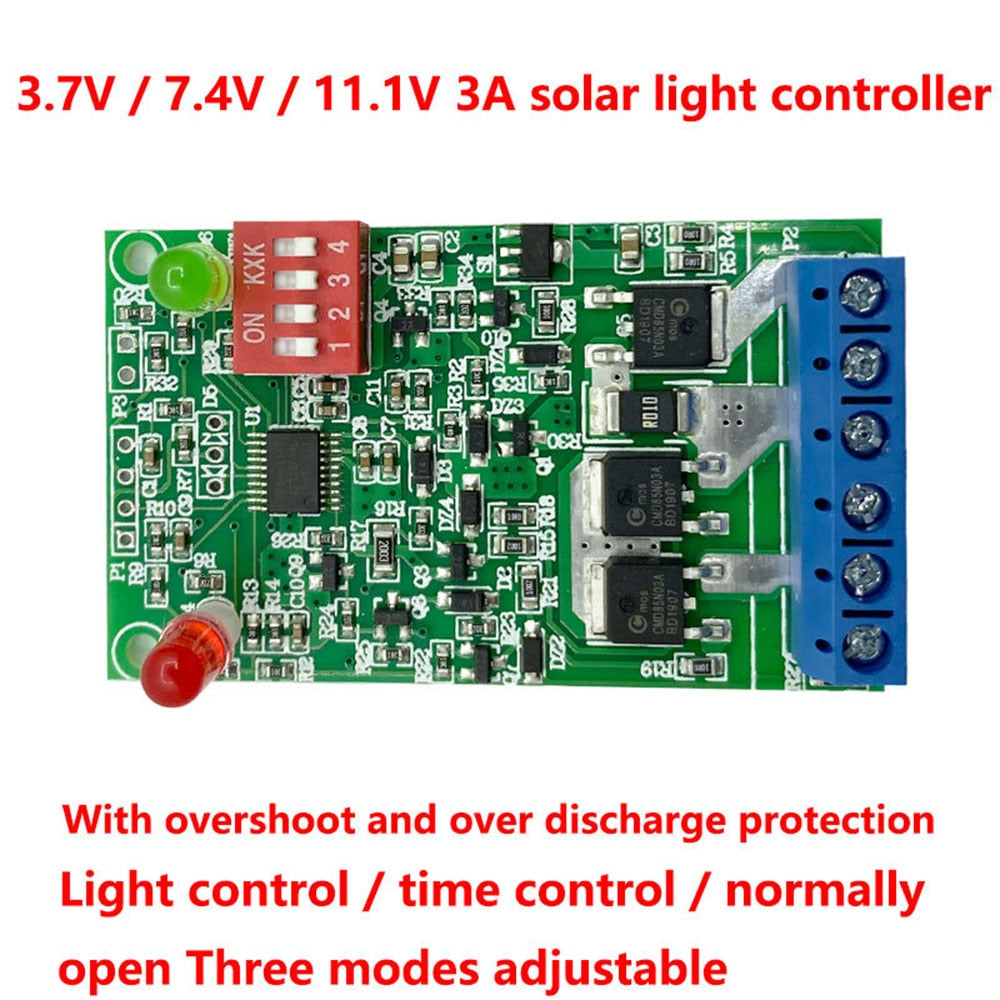

3. 7V 7. 4V 11. Carte de contrôle de contrôleur de lumière solaire de carte de circuit imprimé de lumière de pelouse de batterie au lithium 1V 3A

Argument de vente du produit

1 : Large éventail d'applications

2 : Petite taille

3 : protection contre les courts-circuits ; protection contre les inversions de connexion ; protection de surcharge; protection contre les sous-tensions.

4 : Simple à utiliser

5 : Matériel de haute qualité

Identification automatique de la tension ; fonction d'activation avec coupure de courant ; composants importés

Protection contre les courts-circuits ; protection contre les inversions de connexion ; protection de surcharge; protection contre les sous-tensions.

3 Tension de batterie 7V complètement chargée 4. 2V, protection contre les décharges excessives 3. 2V

7. Tension de batterie 4V complètement chargée 8. 4V, protection contre les décharges excessives 6. 4V

11. Tension de batterie 1V complètement chargée 12. 6V, protection contre les décharges excessives 9. 6V

Pour les paramètres détaillés, veuillez vous référer au manuel

Tension panneau <30V

Recommandation :

Veuillez charger le 3. Batterie 7v avec une carte de batterie 5v, et la puissance est inférieure à 11W ;

Veuillez recharger le 7. Batterie 4v avec une carte de batterie 9-12v, et la puissance est inférieure à 22W ;

Veuillez recharger le 11. Batterie 1v avec la carte de batterie 18v, et la puissance est inférieure à 36W.

Le forfait comprend :

1*3. 7V 7. 4V 11. Carte de commande de contrôleur de lumière solaire de carte de circuit imprimé de lumière de pelouse solaire de batterie au lithium 1V 3A

Argument de vente du produit :

1. En utilisant des matériaux de haute qualité, la qualité est garantie

2. Commutateur de commande automatique de charge et de décharge solaire photovoltaïque, adapté à une variété de tensions de batterie

3. Simple et portable à utiliser

4. Chargez pendant la journée, allumez automatiquement la lumière lorsqu'il fait sombre et éteignez automatiquement la lumière lorsqu'elle est lumineuse

5. Le contrôleur de faible puissance convient aux lampes solaires de jardin, aux lampes de pelouse, aux guirlandes lumineuses colorées, aux petits lampadaires, etc.

Caractéristiques :

Chargeant le jour, allumant automatiquement les lumières la nuit et éteignant automatiquement les lumières à l'aube, la tension de sortie est la tension de sortie lorsque la batterie n'a pas de tension. Le circuit contrôle la sortie en détectant le changement de la tension générée par le panneau solaire, sans avoir besoin d'éléments photosensibles ; il convient à une variété de batteries.

Méthode de câblage :

1. Batterie au lithium connectée B+B-

2. S+ S- se connecter au panneau solaire

3. Sortie L+L-

Séquence de câblage :

1 : Connectez la batterie au lithium, la batterie doit avoir la carte de protection correspondante

2 : Connectez-vous à la LED, la pile au lithium est alimentée et la LED s'allume

3 : Connectez-vous au panneau solaire. À ce moment, le panneau solaire est éclairé par la lumière, la LED est éteinte et la LED est allumée sans lumière.

Le commutateur peut être installé s'il doit être éteint la nuit ou si l'interface SW du commutateur a été réservée pour le transport et le stockage.

Précautions :

1 : le courant de sortie de travail stable de la carte de commande ne peut pas être supérieur à 600 ma, sinon cela peut entraîner une protection de sortie

2 : Charge et anti-refoulement sans protection contre les surcharges et les décharges excessives Les batteries au lithium doivent être utilisées avec les cartes de protection correspondantes (les batteries des téléphones portables ont toutes 3. Protection 7v, et plus de 18650 n'en ont pas. 3 Les cartes de protection 7v ne peuvent pas être utilisées en série)

3 : Faites attention à l'étanchéité et à l'isolation

4 : les lampes à LED ne peuvent pas utiliser l'entraînement boost

5 : la tension de la batterie du contrôleur est la tension de sortie, le courant illimité et la limitation de tension, les perles de lampe LED 2V3V ne peuvent pas être utilisées directement, elles doivent être entraînées par un courant constant abaisseur ou un courant série résistance de limitation, et le courant de sortie est le courant de travail maximum, pas le courant constant

Remarque spéciale :

1 : La puissance de sortie est la puissance réelle, veuillez confirmer la consommation électrique réelle de la charge avant utilisation

2 : L'accès direct à 3Vled peut endommager le contrôleur ou la LED

3 : La batterie doit être équipée d'une plaque de protection et la tension de la batterie doit correspondre à la tension en circuit ouvert du panneau solaire

Liste des packages :

Carte de circuit imprimé de l'interrupteur de commande solaire*1
