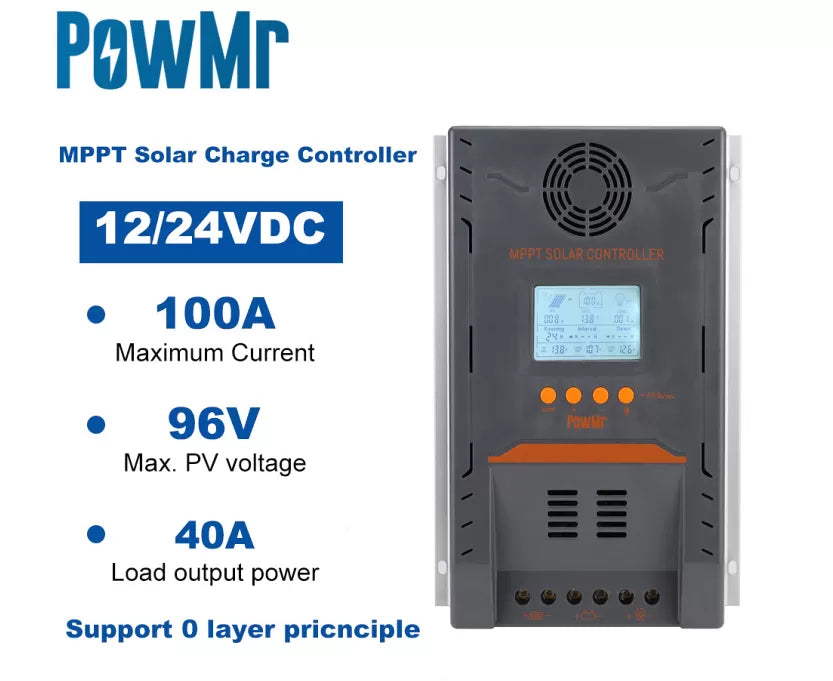

K100 Pro - Contrôleur de charge solaire PowMr 100A MPPT avec principe à 0 couche | Meilleur Solaire

Info rapide sur le contrôleur de charge solaire PowMr 100A MPPT

Marque : PowMr

N° de modèle : K100 Pro

Activation de la batterie au lithium : aucune activation des batteries au lithium

Tension de la batterie : 12 V, 24 V

Type de batterie : batteries inondées, batteries au gel, batteries au plomb, AGM

Courant de charge des batteries : 100 ampères

Type de masse : masse positive

Puissance d'entrée maximale du panneau solaire : 1 040 W-2 500 W

Tension d'entrée maximale du panneau solaire : 96 V

PowMr 100A 12V/24VDC Contrôleur de charge solaire MPPT automatique Affichage LCD avec modèle de fonctionnement à principe de 0 couche

Aperçu

MPPT les contrôleurs de charge solaire sont basés sur une technologie avancée de suivi du point de puissance maximale (MPPT) développée, dédiée au système solaire, l'efficacité de conversion du contrôleur de charge pouvant atteindre 98 %.

Caractéristiques

• Marque : PowMr
• Modèle du produit : K100 Pro
• Toutes les différentes données en temps réel affichées sur un seul écran, utilisateur pratique pour vérifier ( Modèle de fonctionnement à 0 principe de couche )
• Technologie avancée de suivi du point de puissance maximale (MPPT), avec une efficacité d'au moins 99. 5 %.
• Composants de haute qualité, perfectionnant les performances du système, avec une efficacité de conversion maximale de 98 %.
• Vitesse de suivi ultra-rapide et efficacité de suivi garantie.
• 12/24VDC identifie automatiquement la tension du système.
• Conception d'affichage du panneau LCD, affichant dynamiquement les données de fonctionnement de l'outil et l'état de fonctionnement.
• Prend en charge 3 options de charge de batterie au plomb : scellée, gel, inondée.
• Mode de charge : trois étapes (courant constant, tension constante, charge flottante), il prolonge la durée de vie des batteries.
• Fonction de compensation de la température de la batterie.
• Modes de travail à chargement multiple
• Scénario d'application : système domestique, système de surveillance, station de base, système d'éclairage public, petites centrales électriques, etc.
• Ce contrôleur de charge solaire avec trois fonctions de temps.

A : heure (travail de nuit) B : période (pause) C : plage horaire (travail de l'aube)

Instructions d'installation

Installation des fils, desserrez d'abord la vis dans le sens antihoraire

• Préparez les outils d'installation complets, les matériaux et le câble. Veuillez faire correspondre le câble approprié.
• assurez-vous que la densité de courant est <4 A/mm² Cela contribuera à réduire la chute de pression de la ligne. Vérifiez que le site d'installation répond aux exigences de sécurité applicables, évitez les gaz humides, poussiéreux, inflammables, explosifs et corrosifs
• Installez le contrôleur fixé sur le plan vertical, voir l'ouverture de montage de la Section V et l'espacement des trous. Afin d'assurer de bonnes conditions de refroidissement du contrôleur, le contrôleur au bas de chaque espace réservé de 10 cm
• Comme indiqué sur la séquence de câblage de droite : charge, batterie, solaire. La plaque de batterie est connectée au contrôleur à prendre pour s'assurer que la charge, la batterie. La polarité du panneau de cellules solaires et du contrôleur.
• Attention : pour éviter les accidents (haute pression ou haute température), les non-professionnels ne peuvent pas se livrer aux opérations de chargement et de déchargement.
• Soyez très prudent lors de l'installation des batteries, en particulier des batteries plomb-acide inondées. Veuillez porter des lunettes de protection et avoir de l'eau douce à disposition pour laver et nettoyer tout contact avec l'acide de la batterie.
• Gardez la batterie à l'écart de tout objet métallique, qui pourrait provoquer un court-circuit de la batterie.
• Le contrôleur nécessite un dégagement d'au moins 150 mm à 300 mm au-dessus et au-dessous pour une bonne circulation de l'air, un ventilateur de dissipation de chaleur est fortement recommandé s'il est monté dans un boîtier scellé.

Contenu inclus

• Contrôleur de charge solaire MPPT 1X
• 1X manuel d'utilisation en anglais

Conseils de câblage

• Connectez toujours la batterie en premier !!! Assurez-vous que la batterie a une tension suffisante lors du premier câblage, cela peut permettre au contrôleur de reconnaître la bonne tension du système.
• NE PAS connecter d'onduleur/alternateur ou chargeur au contrôleur de charge ! L'onduleur a besoin d'un fil côté batterie.
• Garantit une tension d'entrée solaire supérieure à 3 V ou supérieure à la tension des batteries et à la puissance d'entrée totale dans la plage. tle courant de charge est presque nul lorsque le contrôleur est en charge flottante.
• Installez le contrôleur fixé au plan vertical, le contrôleur au bas de chaque espace réservé de 10 cm, afin d'assurer de bonnes conditions de refroidissement du contrôleur.

Contrôleur de charge solaire MPPT PowMr 100 A Fiche technique

Fiche technique K60 K80 K100

  Manuel de l'utilisateur (K100-PRO-manuel. pdf, 431 Ko) [Télécharger]
