Description :

L'onduleur Grid Tie de 300 W/350 W est une unité compacte, qui convertit directement le courant continu en courant alternatif pour alimenter des appareils et/ou des équipements de bureau et et se connecter au réseau de service. La sortie CA de l'onduleur Smart Micro est synchronisée et en phase avec le réseau de service .

Spécifications :

Sur l'inverseur de lien de réseau
Puissance de sortie nominale : 280 W/320 W/480 W/580 W/680 W

Entrée CC : 18 V-50 V

Tension de sortie CA : 120 V/240 V

Plage de fréquences  : 50/60 HZ Auto

Gamme MPPT : 24 V - 40 V.

Tension du panneau solaire : Vmp30-39 V ; Voc38-46V

Puissance du panneau solaire : maximum 300 W/350 W/500 W/600 W/700 W

On Grid inverter Certification : CE

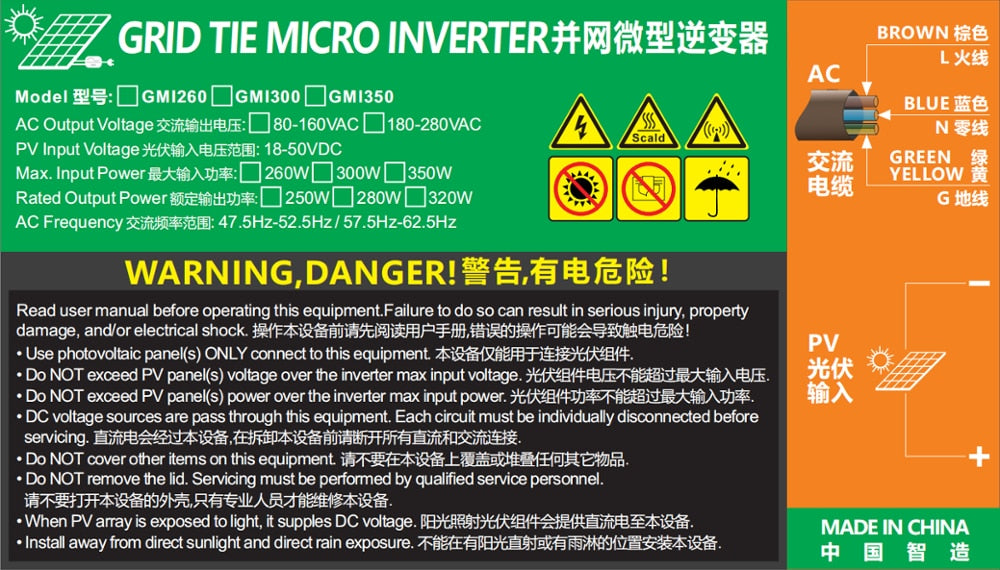

Avis à l'utilisateur ：

• Utilisez un panneau solaire UNIQUEMENT connectez-vous à ce équipement.
• Cet équipement est ON-GRID Micro-onduleur, Pour le faire fonctionner correctement, il doit être connecté au réseau électrique correctement et le réseau électrique fonctionne correctement , Lorsque le réseau électrique arrête de fonctionner, il arrête également de produire .
• Ne dépassez PAS la tension du(des) panneau(x) PV sur la tension d'entrée max de l'onduleur de liaison au réseau solaire . （Voc＜50V）
• Ne PAS dépasser la puissance du(des) panneau(x) PV sur la puissance d'entrée max de l'onduleur solaire de liaison au réseau. （300 W/350 W）
• Les pôles positif et négatif du panneau solaire ne ne peuvent pas être inversés. Si vous rallongez le câble du panneau solaire. Vous devez faire attention à ce problème.
• Installer à l'abri de la lumière directe du soleil et de l'exposition directe à la pluie. (Aéré, sec, frais)

Concernant le problème de chauffe de l'onduleur :

c'est un phénomène normal. Tous les appareils électroniques génèrent de la chaleur pendant le fonctionnement. L'onduleur utilise un matériau en alliage d'aluminium. Le métal peut mieux conduire la chaleur. L'onduleur dispose également d'une protection contre la surchauffe si la température est élevée. Ensuite, l'onduleur réduira automatiquement l'efficacité de la sortie de travail. Ou arrêter de travailler. Après refroidissement, redémarrez. Il est recommandé d'installer l'onduleur dans un endroit ventilé, sec et frais.

Après un grand nombre de retours de données client, l'onduleur ne peut pas fonctionner car le fusible CC ou CA est endommagé. (Le voyant rouge est allumé car les accessoires AC sont endommagés, et si le voyant est éteint, les accessoires DC sont endommagés) Lorsque vous rencontrez ce problème, nous pouvons vous envoyer des accessoires gratuitement. Et vous donner des instructions vidéo de maintenance. Vous pouvez facilement le remplacer.

Si vous avez des questions après avoir reçu le produit, veuillez nous contacter à temps, nous vous fournirons un bon service après-vente, vous n'aurez donc pas à ouvrir de litige à volonté.

À propos de la tension :

Le micro-onduleur lié au réseau 18-50 V démarre à 24 V, après le démarrage, les micro-onduleurs solaires peuvent fonctionner en 18 V-39 V (Vmp). La Voc du panneau solaire ne peut pas être supérieure à 50 V.

Vmp = tension de fonctionnement du panneau solaire ; Voc = tension de circuit ouvert du panneau solaire. Alors ne pensez pas que 50 V est la tension de fonctionnement (Vmp)

Pourquoi ne pas utiliser des panneaux solaires 12 V ? Tension de travail du panneau 12 V Vmp18-20 V, tension de circuit ouvert Voc20-24 V.

le panneau 12 V est juste une tension de démarrage. Si la lumière du soleil est faible, la tension de fonctionnement sera inférieure à 18 V. Il est facile de rendre les micro-onduleurs Solar fonctionner instables, et l'onduleur démarrera à plusieurs reprises. Il est facile d'endommager le micro-onduleur intelligent.

Tension du panneau solaire recommandée : Vmp30-39 V ; Voc38-46V

AFFICHAGE LED :

1. Feu vert fixe = Micro-onduleur en génération.

2. Clignotement rouge=Micro-onduleur en attente.

3. Feu rouge fixe

a. Protection des îles.

b. Protection contre la surchauffe.

c. Protection contre les sur/basses tensions CA.

d. Protection contre les surtensions/basses tensions CC.

e. Protection contre les sur/basses fréquences CA.

f. Défaut.

Le forfait comprend :

1XGrid Tie Inverter
1 x Câble AC 30CM
