Description :

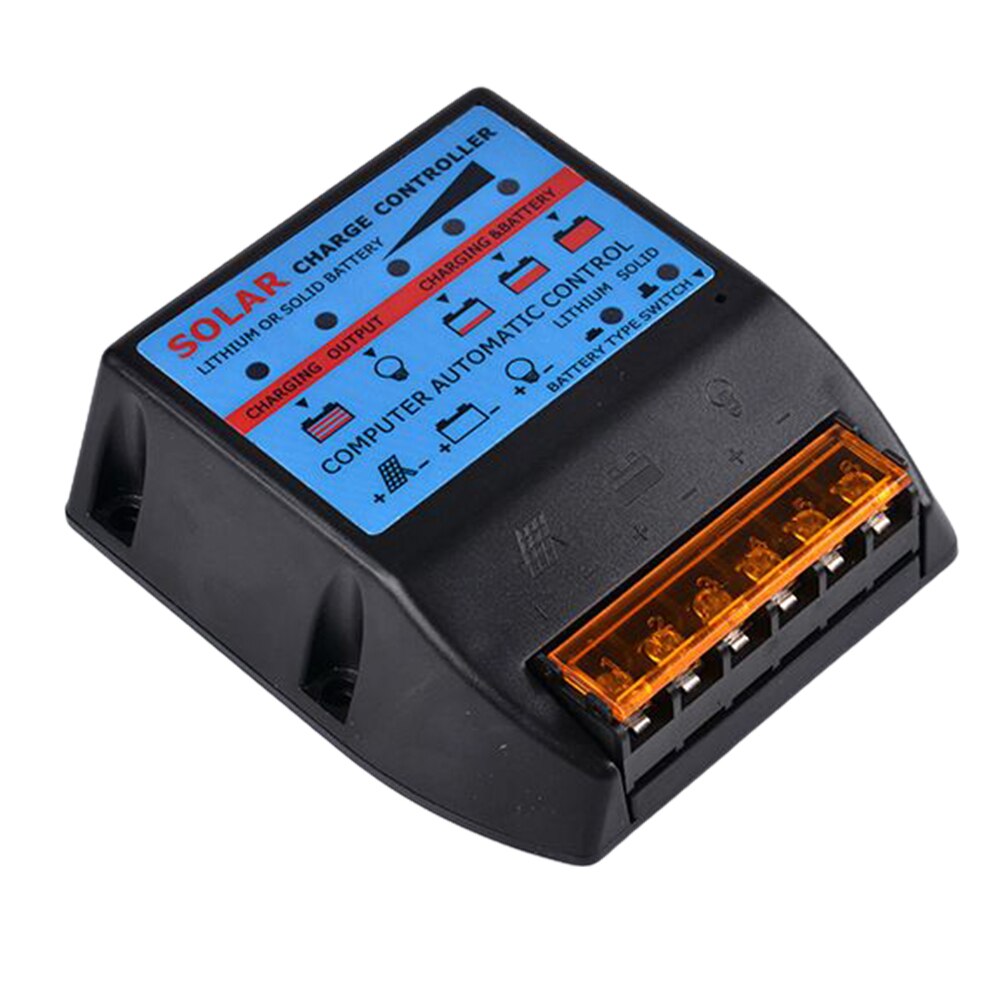

Ce produit est un contrôleur photovoltaïque capable de stocker rapidement l'énergie générée par le panneau solaire dans la batterie et de fournir une alimentation électrique raisonnable à l'appareil. Largement utilisé dans divers petits systèmes de production d'énergie solaire tels que les paysages et l'éclairage.

Caractéristiques :

1.Microcontrôleur industriel intégré.

2. Affichage LED, indiquant l'état de fonctionnement.

3.Gestion complète des charges PWM en 4 étapes.

4.Protection intégrée contre les courts-circuits, protection contre les circuits ouverts, marche arrière, protection contre les surcharges.

5.Double mosfet protection contre les courants inverses, faible production de chaleur.

Spécifications :

Tension de la batterie : adaptation automatique 12 V/24 V

Courant de charge : 10A/ 20A/ 30A /40A /50A

Courant de décharge : 10A /10A /10A /10A /15A

Entrée solaire max : batterie 12 V avec 18 V, batterie 24 V avec 36 V.

Auto-consommation : <10 mA

Température de fonctionnement : -35-+85℃

Couleur : Bleu

Instruction :

Ouvrez le capot supérieur du contrôleur solaire, en vous connectant conformément au graphique sur le capot.

1. Connectez correctement les "+" et "-" de la batterie aux bornes correspondantes du contrôleur (3ème et 4ème bornes à partir de la gauche).

L'indicateur de charge (flash) clignote et s'allume après 15 à 30 secondes, indiquant que la connexion est correcte et que les connexions suivantes peuvent continuer. Sinon, cela pourrait endommager le contrôleur.

2. Connectez les "+" et "-" du panneau solaire aux bornes correspondantes du contrôleur (1ère et 2ème bornes à partir de la gauche).

3. Connectez le "+" et le "-" de la charge aux bornes correspondantes du contrôleur (5ème et 6ème bornes à partir de la gauche).

4. L'indicateur de charge est lumineux tout le temps, indiquant qu'il se charge fortement ; le clignotement indique qu'il est en charge flottante ; lorsqu'il est éteint, la charge est arrêtée.

5. Lorsque l'indicateur de charge est allumé tout le temps, cela indique qu'il y a une sortie, la charge peut fonctionner ; s'il est éteint, il n'y a pas de sortie et la charge ne peut pas fonctionner.

Avis :

1.Ce contrôleur est de 12 V/24 V (sélectionnez 18 V/36 V). Lors de l'installation de cet appareil pour la première fois, assurez-vous que la batterie a une tension suffisante pour que le contrôleur puisse reconnaître le bon type de batterie.

2.Le câble de la batterie doit être aussi court que possible pour minimiser les pertes.

3.Ce contrôleur ne convient qu'à tous les types de batteries au plomb (y compris les ouvertures, les joints, les colloïdes, etc.) et les batteries au lithium.

4. La batterie au plomb ou la batterie au lithium doit être réglée avant le commutateur matériel.

5. Le régulateur de charge ne convient que pour la régulation de modules solaires. Ne connectez jamais une autre source de charge au régulateur de charge.

Forfait inclus :

1 * Unité de contrôle solaire

1 * Manuel d'utilisation
